唐垭石灰石矿露天开采工程设计(含CAD图)

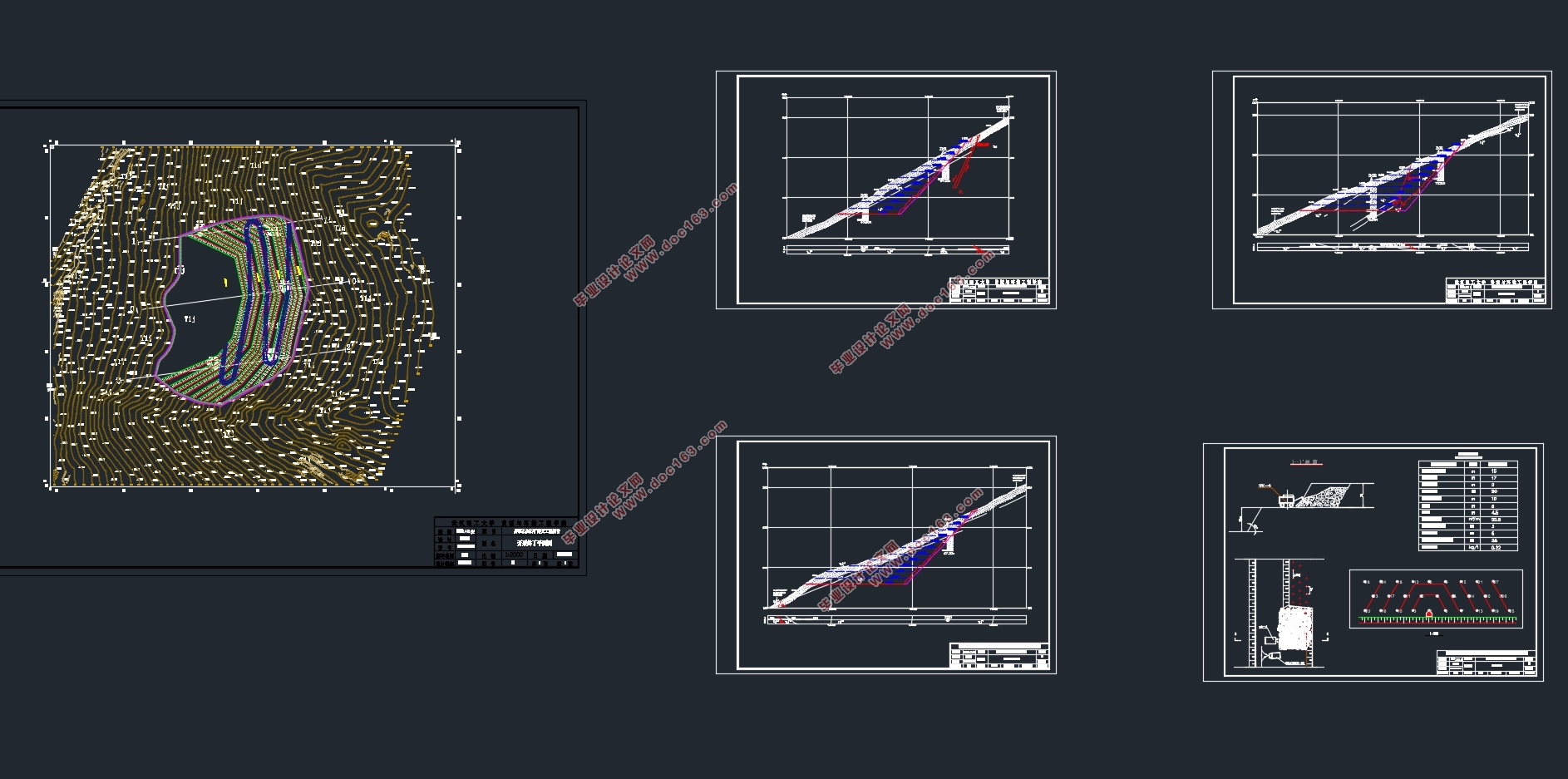

唐垭石灰石矿露天开采工程设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书14000字,CAD图5张)
摘  要
唐垭石灰石矿露天矿设计年生产能力为96万吨。设计台阶坡面角为60°，台阶高度为15m，安全平台宽度为5m；清扫平台宽度为10m，由此确定露天矿最终坡面角为45°，首采标高为1150m，最终开采底部标高为960m。露天矿境界内可采储量1479.66万吨，可采年限15年。
矿山采用折返式公路开拓运输方式。设计采用2台KQ—150型潜孔钻机进行穿孔工作，选取防水性能好的乳化炸药，起爆方式为“V”形起爆。采装运输设备为1台WK-4矿用单钭正产式挖掘机和6台载重32吨中环动力SGA3550-32型矿用自卸汽车。矿山开采境界内的表土剥离物与夹石完全可以与矿石搭配开采综合利用，本矿山无剥离物排放，矿山不需要设置永久性或临时性的废石堆放场地。唐垭石灰石露天矿为山坡露天矿，选择在开采设计最高水平1150m设置截水沟，防止地表水涌入采场，采场中的水采用直流排水的方式排出采场。
关键词：露天开采；露天台阶爆破；采装运输；防排水

Abstract
Tangya limestone mine open-pit mine design annual production capacity of 960,000 tons.The slope angle of the designed step is 60°, the step height is 15m, the width of the safety platform is 5m, and the width of the cleaning platform is 10m,from this, the final slope angle of the open pit mine is 45°, the first elevation is 1150m, and the final bottom elevation is 960m.The recoverable reserves in the open-pit mine boundary are 14,796,600 tons, with a recoverable life of 15 years. [来源：http://www.think58.com]
Mine adopts reentry road development.Two KQ-150 DTH drilling rigs are used for perforation work. Emulsion explosives with good waterproof properties are selected. The detonation mode is “V” detonation.The loading and unloading equipment is a WK-4 mining single-use positive excavator and 6 sets of 32 tons of medium power SGA3550-32 mining dump trucks.The topsoil exfoliation material and the stone in the mining boundary can be fully utilized with the ore. The mine has no expulsion, and the mine does not need to set up a permanent or temporary waste dump site.Tangya limestone open-pit mine is a hillside open-pit mine, and the interception ditch is set to 1150m at the highest level of mining design to prevent the surface water from flowing into the stope. The water in the stope shall be discharged by adopting a direct-current drainage method.
Key Words：Open-pit mining；Open-air bench blasting；Loading and transport；Waterproof

矿区位置和交通
矿区位于兴山县城西南约28km，属兴山县高阳镇青华村管辖。详查区面积0.45平方公里。详查区范围拐点地理坐标如下：

1、东经110°48′14″，北纬31°14′43″
2、东经110°48′26″，北纬31°14′45″
3、东经110°48′40″，北纬31°14′38″
4、东经110°48′40″，北纬31°14′24″
5、东经110°48′11″，北纬31°14′21″
矿区西距高阳镇约12km，距拟建厂址约23公里。有高阳镇至黄粮镇公路从矿区西侧约400米通过。陆路交通十分便利。当三峡水库蓄水的高度为175米时，高阳镇码头可行驶千吨级船舶。


[资料来源：www.THINK58.com]

目录
第1章 矿区概况    1
1.1 矿区位置和交通    1
1.2 矿区地质及构造特征    2
1.2.1 矿区地层    2
1.2.2 矿区构造    3
1.3 矿体赋存情况    3
1.4 矿体围岩和夹石    4
1.4.1 矿体顶板    4
1.4.2 矿体底板    4
1.4.3 夹石    4
1.4.4 地表土、裂隙土    4
1.5 矿床开采技术条件    5
1.5.1 水文地质    5

1.5.2 工程地质    6
1.5.3 开采技术条件小结    6
1.6 勘探工作及地质储量    7
1.6.1 勘探类型及方法    7
1.6.2 资源量估算    7
第2章 开采境界设计    9
2.1 露天开采境界    9
2.1.1 开采深度    9
2.1.2 最终边坡角    9
2.1.3 底部位置和底部宽度    9
2.2 剥采比验算    10
2.3 矿山规模和工作制度    11
2.3.1 矿山生产规模    11
2.3.2 矿山工作制度    11
2.4 露天矿采剥方法与程序    12
第3章 矿床开拓设计    13
3.1 矿床开拓运输方案选择原则    13
3.2 矿床开拓运输方案    13
3.2.1 矿区地形特征    13
3.2.2 矿床开拓运输方案    13
第4章 穿孔爆破    15
4.1 穿孔工作    15 [来源：http://www.think58.com]
4.1.1 穿孔设备选型    15
4.1.2 钻机效率    16
4.1.3 钻机数量的确定    16
4.2 爆破工作    18
4.2.1 炸药的选择    18
4.2.2 爆破方案选择    18
4.2.3 爆破参数选择与计算    19
4.2.4 一次爆破的炮孔数    21
4.2.5 装药结构、填塞方法、起爆方法    22
4.2.6 爆破网路设计    23
4.2.7 爆破影响范围    23
第5章 矿岩采装与运输    26
5.1 矿岩采装工作    26
5.1.1 采掘设备选型    26
5.1.2 采装工作面参数    27
5.1.3 挖掘机数量的确定    28
5.2 露天矿运输    29
5.2.1 运输设备选型    29
5.2.2 汽车运输能力计算    30
5.2.3 自卸汽车需求量    30
第6章 排土与防排水    32
6.1 排岩工艺    32
6.2 矿山防水措施    32
6.3 矿山排水设计    33
第7章 总结    34
参考文献    36
致  谢    37
