襄阳石灰石矿露天三维爆破方案设计(含CAD图)

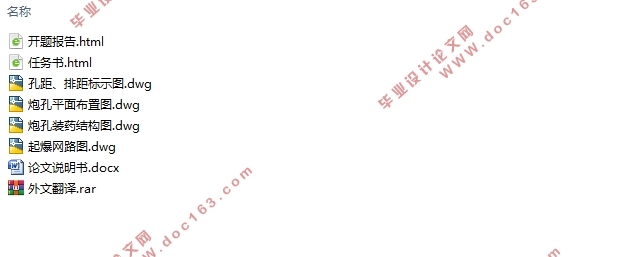

襄阳石灰石矿露天三维爆破方案设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书14000字,CAD图4张)
摘要
依据《采矿手册》和《爆破工程》等参考书，针对年产量400万吨的露天石灰石矿进行三维爆破设计。主爆区采用深孔台阶爆破。台阶高度12m，台阶坡面角70°，主炮孔直径200mm，底盘抵抗线7m，孔距也是7m，排距4.5m。对永久边坡采用预裂爆破和光面爆破，预裂孔和光面孔直径100mm。根据孔网参数在三维软件DIMINE中进行爆破数值模拟，并对爆破参数的合理性进行分析总结，最后根据生成报告对孔网参数进一步优化。在爆破过程中要实行安全管理，防止爆破事故发生。要对爆破公害进行安全防护。
深孔台阶爆破选用KQ-200型潜孔钻机，预裂爆破和光面爆破选用KQ-100型潜孔钻机。
关键词：深孔台阶爆破；预裂爆破；光面爆破；设备选型；三维建模；爆破模拟
Abstract
According to the "Mining Handbook" and "Blasting Engineering" and other reference books, the three-dimensional blasting design for the open-air limestone mine with an annual output of 4 million tons.The main explosion zone uses deep holestep blasting.The step height is 12m, the step slope angle is 70°, the main blast hole diameter is 200mm, the chassis resistance line is 7m, the hole spacing is also7m, and the row spacing is 4.5m.Pre-splitting blasting and smooth blasting are applied to the permanent slope, and the pre-cracked hole and the light face are 100 mm in diameter.According to the parameters of the hole network, the blasting numerical simulation is carried out in the three-dimensional software DIMINE, and the rationality of the blasting parameters is analyzed and summarized. Finally, the parameters of the hole network are further optimized according to the generated report.Safety management should be implemented during the blasting process to prevent blasting accidents.It is necessary to carry out safety protection against blasting public hazards. [来源：http://think58.com]
KQ-200 type down-the-hole drilling rig is used for deep hole step blasting，andKQ-100 type down-the-hole drilling rig is used for pre-splitting blasting and smooth blasting.
Key Words：deep hole step blasting；presplit blasting；smooth blasting；equipment selection；3D modeling；blasting simulation

1.1工程概述
1.1.1矿区位置和交通
黄家垭矿区地理位置在南漳县以南6千米的地方，市区有部分公路可以直达矿区周围，交通较为便捷。具体交通位置图如图1-1。
1.1.2采矿规模与设计条件
襄阳石灰石矿露天开采年开采矿量400万吨，台阶坡面角70°。年工作时间340天，7天爆破一次，一次爆破82353吨矿石，石灰石的密度ρ石=2.6t/m3，所以一次爆破体积31674m3。
  [资料来源：http://THINK58.com]

目录
摘要    I
Abstract    II
第一章绪论    1
1.1工程概述    1
1.1.1矿区位置和交通    1
1.1.2采矿规模与设计条件    1
1.1.3设计任务    1
1.2技术条件    2

[资料来源：www.THINK58.com]

1.2.1矿区开采技术条件    2
1.1.2矿体地质条件    3
1.3三维设计软件    3
1.3.1DIMINE软件介绍    3
1.3.2 3DMine软件介绍    3
第二章深孔台阶爆破设计    4
2.1台阶爆破简述    4
2.2装药、充填施暴注意事项    4
2.3炸药选择    4
2.4深孔方式选择    5
2.5爆破参数设定    5
2.5.1台阶要素    5
2.5.2孔网参数    6
2.6布孔形式、装药结构、起爆网路敷设及起爆方法    8
2.6.1布孔形式    8
2.6.2装药结构    9
2.6.3起爆网路敷设    9
2.6.4起爆方法选择    10
2.7施工流程    11
2.8钻孔设备选型    11
第三章紧邻永久边坡的预裂爆破和光面爆破设计    13
3.1 预裂爆破简述    13
3.1.1预裂爆破定义    13
3.1.2预裂缝成缝机理    13
3.1.3技术要求    13
3.2预裂爆破的爆破参数和钻孔设备选型    13
3.2.1确定爆破参数    13
3.2.2确定预裂孔深度    14
3.2.3钻孔设备选型    15
3.3预裂爆破施工    15
3.3.1预裂孔排列    15
3.3.2装药结构    15
3.3.3堵塞    15
3.3.4爆破网路    16
3.4缓冲孔参数设计    17
3.5光面爆破设计    17
3.5.1光面爆破定义    17
3.5.2作用原理    17
3.5.3与预裂爆破的关系    18
第四章三维爆破建模    19
4.1实体建模    19
4.1.1导入勘探线矿体剖面    19
4.1.2创建三维实体    19
4.1.3有效性检测    20
4.2三维爆破建模    21 [资料来源：http://think58.com]
4.2.1露天台阶模型    21
4.2.2设置主爆孔相关参数    21
4.2.3设置预裂孔相关参数    21
4.2.4主炮孔设计装药    22
4.2.5主炮孔起爆网路连线    23
4.2.6生成爆破报告书    23
第五章矿山爆破安全    29
5.1爆破公害效应及部分控制技术    29
5.1.1爆破公害    29
5.1.2部分爆破公害控制技术    29
5.2爆破安全管理的原理和原则    31
5.2.1爆破安全管理的原理    31
5.2.2爆破安全管理的原则    31
5.3安全防护措施    32
5.3.1降低爆破振动的有效措施    32
5.3.2控制爆破飞石的措施    32
5.3.3施工安全保障措施    32
结语    33
参考文献    34
致谢    35
