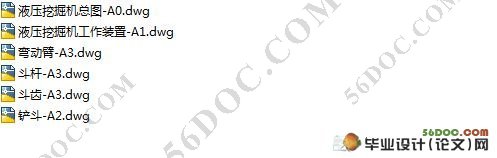

液压挖掘机反铲装置设计(含任务书,开题报告,论文说明书12500字,外文翻译,cad图纸)
摘 要
本次设计的题目是液压挖掘机反铲装置机构。与其它类型的挖掘机相比,这种类型的挖掘机因有良好通过性能应用最广,对松软地面或沼泽地带还可采用加宽、加长以及浮式履带来降低接地比压。

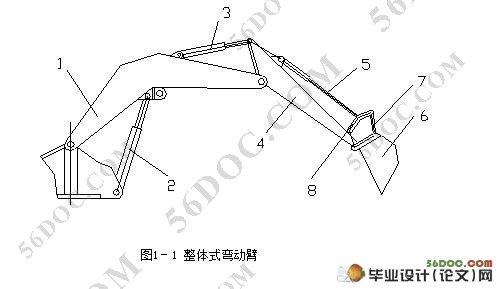

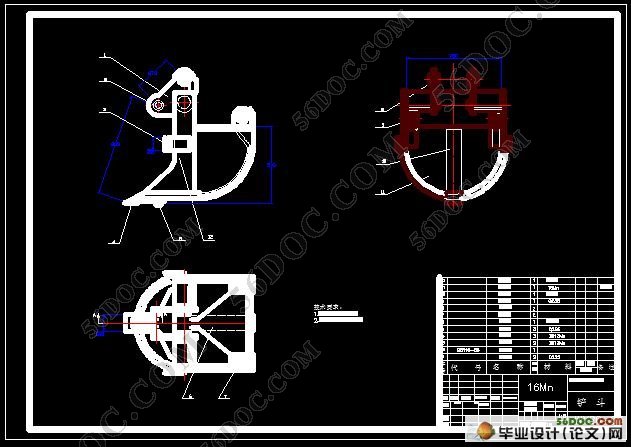

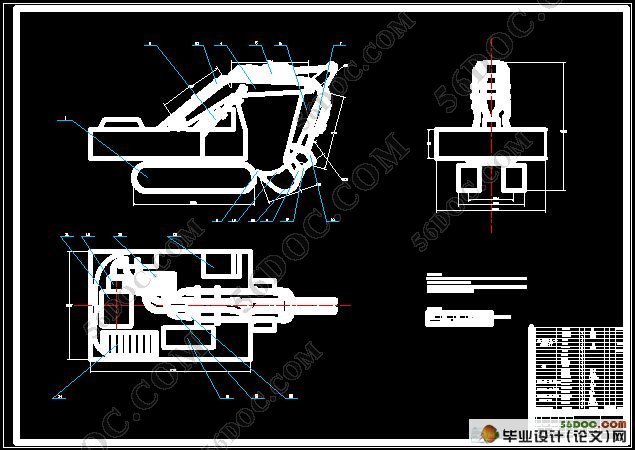

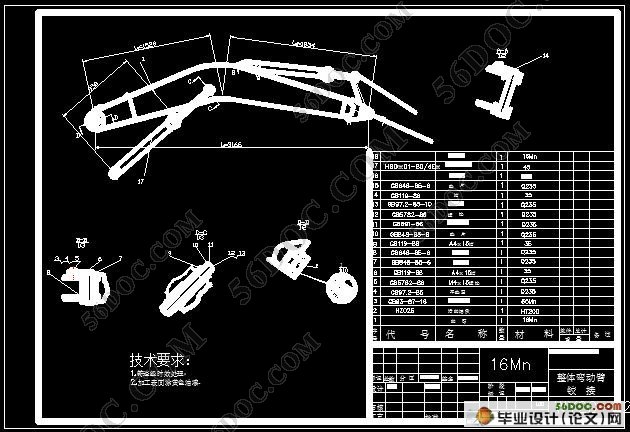

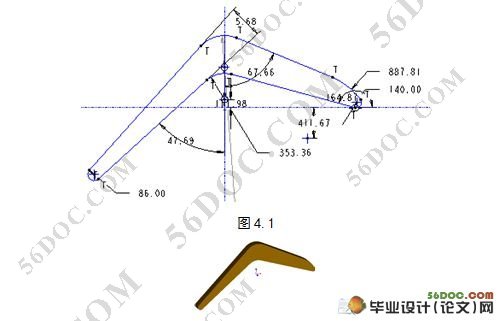

液压挖掘机反铲装置的主要特点为:反铲是中小型液压挖掘机的主要工作装置。液压挖掘机的反铲装置由动臂,斗杆铲斗,以及动臂油缸,斗杆油缸,铲斗油缸和连杆机构组成。其构造特点是各部件之间的连接全部采用铰接,通过油缸的伸缩来实现挖掘工作中的各种动作。动臂的小铰点与回转平台铰接,并以动臂油缸来支撑和改变动臂的倾角,通过动臂油缸的伸缩可使动臂绕小铰点转动而升降。斗杆铰接于动臂的上端,斗杆与动臂的相对位置由斗杆油缸来控制,当斗杆油缸伸缩时,斗杆便可绕动臂上焦铰点转动。本次设计的主要参数是斗容量0.2m3,它属于中小型液压挖掘机,主要设计挖掘机的工作装置。
在设计中,采用了轮胎式行走装置,来满足要求。上部转台是全回转式,因此它可在一个更大的范围内工作。又因采用液压传动控制而使整机性能得以改善。与机械式挖掘机相比,其挖掘力提高到2~3倍,整机质量约为5吨,挖掘力约为30kN,最大卸载高度约为2.65m,最大挖掘深度4.2m,最大挖掘半径约为5.728m,从中可以看出整机作业能力有了很大的改进,不仅挖掘力大,且机器重量轻,传动平稳,作业效率高,结构紧凑。另外,还对挖掘机的工作装置提出基于结构推理的机构方案创新设计方法。
关键词:液压挖掘机 ;反铲机构;设计
ABSTRACT
This designed topic is the marching hydraulic excavator excavational organization. Compared with other types excavators, this kind of type excavator used very universal that because has good through theperformance, also may use to lengthens widens as well as the floating type caterpillar band to reduce pressure for the soft ground or the bogregion.
The hydraulic excavator main characteristic is: The small and medium-sized hydraulic excavator shovel is the main work device. Hydraulic excavator shovel device by the arm, dou stem bucket, and arm oil cylinder, dou rod oil cylinders, the bucket of cylinder and linkage mechanism. Its structure feature is between components All adopt the connection by oil cylinder hinged adjustable to realize the various movements excavation. Moving arm little hinge point and rotary platform, and with hinged arm oil cylinder to support and change the dip Angle, through arm arm Oil cylinder telescopic can make moving arm around small hinge point lifting rotation. Dou lever arm hinged on the upper arm, dou rod and the relative By dou pole position to control oil cylinder, when dou rod oil cylinder telescopic, dou lever arm can be around the upper energizer hinge point rotation. This designed main parameter is scoop capacity 0.2m3, it is long to the middle and small scale hydraulic excavator, mainly design the excavator,s the work installment and the hydraulic transmissionprinciple. [资料来源:www.THINK58.com]
In the design, used marching walked the installment to satisfied request. Upside the turnplate is the entire rotation , thereof it may work in a greater scope. And further because uses the hydraulicsteering to enable the entire machine performance to improve. Compared with the mechanical type excavator, its excavation strength enhance to 2 ~ 3 times, the entire machine weight approximately is 5 tons,the excavation strength approximately is 30kN, the biggest unloading high approximately is 2.65m, biggest digging depth is 4.2m, the biggest excavation radius approximately is 5.728m, thus can see the entire machine work ability to have the very big improvement, not only excavation strength big, but also machine weight light, transmission steadyly, work efficiency is high, the structure is compact. Moreover, but also proposes to the excavator work installment based on the structureinference organization plan innovation design method.
Key word:Hydraulic pressure excavator ;Excavation organization ;Hydraulic system ;Innovation design
[资料来源:http://think58.com]
毕业设计(论文)使用的原始资料(数据)及设计技术要求:
主要对由动臂、斗杆、铲斗、销轴、连杆机构组成挖掘机工作装置进行设计。具体内容包括以下五部分:
(1) 挖掘机工作装置的总体设计。
(2) 挖掘机的工作装置详细的机构运动学分析,运动模拟。
(3) 工作装置各部分的基本尺寸的计算和验证。
(4) 工作装置主要部件的结构设计。仿真设计。
(5) 销轴的设计及螺栓等标准件进行选型。
液压挖掘机的基本类型及主要特点
液压挖掘机种类繁多,可以从不同角度对其类型进行划分。
⑴根据液压挖掘机种类主要机构传动类型划分。
根据液压挖掘机主要机构是否全部采用液压传动,分为全液压传动和非全液压(或称半液压)传动两种。若挖掘、回转、行走等几个主要机构的动作均为液压传动,则为全液压挖掘机。若液压挖掘机中的某一个机构采用机械传动,则称其为非全液压(或半液压)挖掘机。一般说来,这种 区别主要表现在行走机构上。对液压挖掘机来说,工作装置及回转机构必须是液压传动,只有行走机构有的为液压传动,有的为机械传动。
(2)根据工作装置划分
根据工作装置结构不同,可分为铰接式和伸缩臂式挖掘机。铰接式工作装置应用较为普遍。这种挖掘机的工作装置靠各构件绕铰点转动来完成作业动作。伸缩臂式挖掘机的动臂由主臂及伸缩臂组成,伸缩臂可在主臂臂内伸缩,还可以变幅。伸缩臂前端装有铲斗,适于进行平整和清理作业,尤其是修整沟坡。
[资料来源:THINK58.com]
工作装置设计方案原则
设计合理的工作装置应能满足下列要求:
①主要工作尺寸及作业范围能满足要求,在设计通用反铲装置时要考虑与同类型、同等级机器相比的先进性。考虑国家标准的规定,并注意到结构参数受结构碰撞限制等的可能性。
②整机挖掘力的大小及其分布情况应满足使用要求,并具有一定的先进性。
③功率利用情况尽可能好,理论工作时间尽可能短。
④确定铰点布置,结构型式和截面尺寸形状时尽可能使受力状态有利,在保证强度、刚度和连接刚性的条件下尽量减轻结构自重。
⑤作业条件复杂,使用情况多变时应考虑工作装置的通用性。采用变铰点构件或配套构件时要注意分清主次,在满足使用要求的前提下力求替换构件种类少,结构简单,换装方便。
⑥运输或停放时工作装置应有合理的姿态,使运输尺寸小,行驶稳定性好,保证安全可靠,并尽可能使液压缸卸载或减载。
⑦工作装置液压缸设计应考虑三化。采用系列参数,尽可能减少液压缸零件种类,尤其是易损件的种类。
⑧工作装置的结构型式和布置使于装拆和维修,尤其是易损件的更换。
⑨要采取合理措施来满足特殊使用要求。 [资料来源:http://THINK58.com]
