YKF型挖掘机液压系统设计(含cad零件图和装配图)

共2页:

YKF型挖掘机液压系统设计(含零件图和装配图)(含任务书,开题报告,论文说明书11700字,CAD图纸14张合一)
【摘要】提高液压挖掘装载机液压系统功能效率，是当前研制生产液压挖掘装载机的重要课题。
本文论述了近年来液压挖掘装载机发展特点，并着重地对液压挖掘装载机的液压系统进行了设计：分析了液压系统的基本组成，计算主要元件尺寸并确定其重要参数，然后对各元件进行了选择，最后对液压系统进行性能验算，完成液压系统的设计。
挖掘机是一种以铲斗作为工作装置的挖土机，它挖出泥土，运送一小段距离后把它堆成堆或卸到运输设备上。按操作原理可将所有挖掘机再分为旋转挖掘机（间歇性操作）和挖沟机（持续动作）两种。旋转挖掘机在一个工作周期内只有一小部分时间挖土，其余时间用来控制铲斗移到土堆上和使其复位。对于挖沟机，所有动作同时进行。尽管挖沟机效率高出许多，但它们的建设用途仅限于在没有大石块的土壤上做直线操作（比如沟、渠道等）。旋转挖掘机挖土时停在一个地方，而挖沟机却不断移动。挖掘机应用于建设的各个领域：整干和灌溉土地，采掘有价值的矿物，在露天矿场露天开采煤和矿石等。
【关键词】挖掘装载机；液压系统；液压元件；液压缸

[版权所有：http://think58.com]

   2.1.1设计步骤
液压系统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。一般来说，在明确设计要求之后，大致按如下步骤进行。
    A.确定液压执行元件的形式；
    B.确定系统的主要参数；
    C.制定基本方案，拟订液压系统原理图；
    D.选择液压元件；
    E.液压系统的性能验算；
F.绘制工作图，编制技术文件。

    2.1.2 明确设计要求
本设计设计要求如下：
    A.结构、性能及技术参数。
    a.该机为轮胎式、通用型反铲挖装机，其液压系统应包括工作装置，液压转向两部分油路。
    b.自重约150KN，外行长×宽×高=9500×2000×2400
    c.链板输送机的输送能力每小时150立方米，电动机功率55KW
    d.行走速度3m/s
e.爬坡度：100

    B.设计要求。

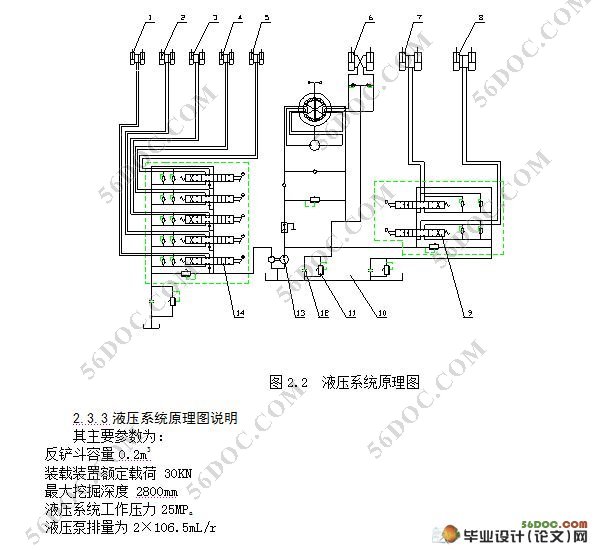

    a.液压系统原理图;
    b.自选一零件图; [资料来源：http://www.THINK58.com]
    c.液压缸装配图;
    d.设计计算说明书1份。
