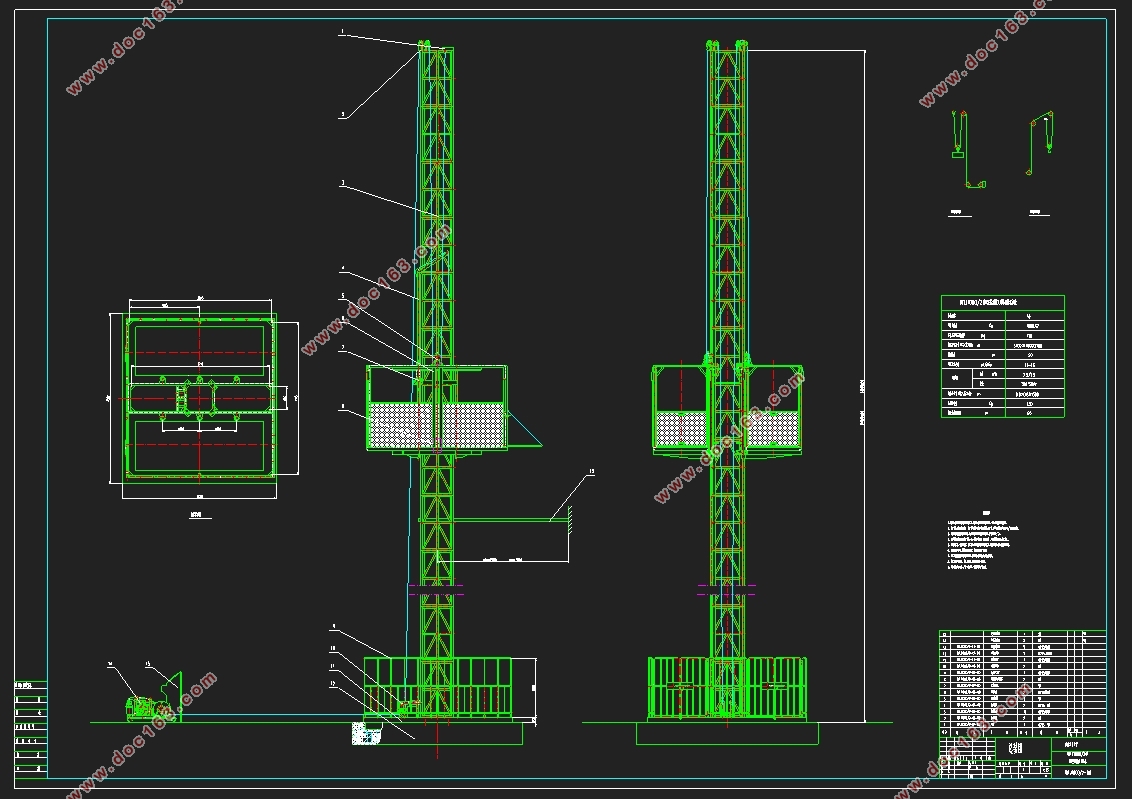

双笼施工升降机的设计(扶墙架、架底安全护栏及电气系统部分)(含CAD图)

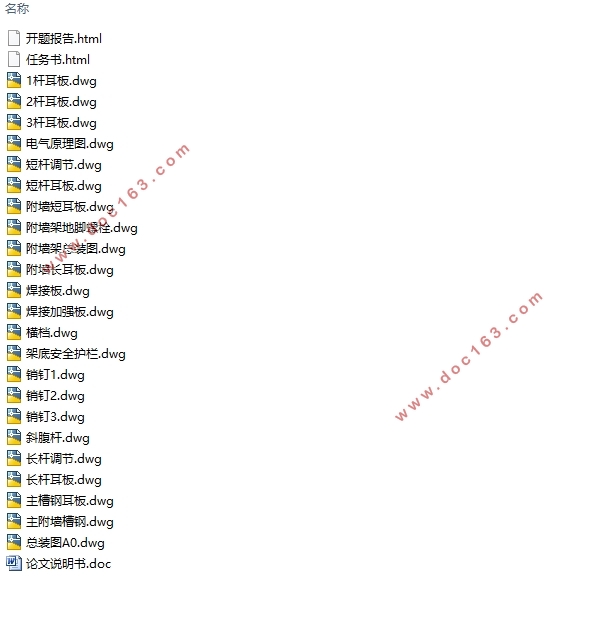

双笼施工升降机的设计(扶墙架、架底安全护栏及电气系统部分)(含CAD图)(任务书,开题报告,论文说明书11300字,CAD图23张)
摘要
施工升降机是建筑施工中必不可少的机械设备之一。我国建筑业的蓬勃发展,对施工升降机的性能提出了更高的要求,各类新型施工升降机的研制成为当前建筑机械行业的热点之一。本课题对施工升降机的扶墙架结构，架底安全护栏及电器系统分别进行了设计研究。随着我国经济社会的发展，高层、超高层建筑不断涌现，施工升降机的需求量大增，同时对施工升降机的安全性也提出了更高的要求。扶墙架是施工升降机的重要组成部分，其强度特性对施工升降机的整体安全性具有极其重要的影响。相比静态应力，施工升降机运行过程中由动载荷引起的动态应力更容易造成施工升降机结构的破坏，因此有必要对施工升降机进行动力学分析。安全护栏部分可根据查找手册及标准依据实际情况进行选择。而电气系统主要是由卷扬机及电缆系统两大部分组成，需要设计及选择有效而符合实际的方案，以便达到认为所能控制的最好效果。
关键词：施工升降机  扶墙架  安全护栏  电气系统

The design of double cage construction elevator （The wall frame，Shelf bottom security fence，Electrical system） [资料来源：http://THINK58.com]
Abstract
The construction hoist is one of the essential mechanical devices in the construction. With flourish development of construction industry in our country, higher demands are also asked for the performance and reliability of the construction hoist.Research and development of new type construction hoist has become a hot topic in construction machinery industry. The subject are analyzed and the designed of the construction elevator wall frame structure, frame bottom safety guardrail and electrical system. Along with the development of the technology and economy, skyscrapers are emerging one after another. The demand for construction hoist is increased greatly, and also put forward higher requirements for the safety. The wall frame is an important part of the construction hoist, and it’s strength characteristics plays an important role in the safety of the construction hoist. Compared to static stress, the enormous dynamic stress caused by the dynamic load which is produced when construction hoist is working may damage the hoist., so we need to analysis the dynamic characteristics of the construction hoist. Safety guardrail part can be selected according to the actual situation of search manuals and standards. The electrical system is mainly consists of windlass and Cable system. So we should design and selection of effective and practical scheme, in order to achieve the best that can control effect. [来源：http://www.think58.com]
Key Words: Double cage construction elevator；The wall frame; Shelf bottom security fence;Electrical system

WTJ1000型物料提升机主要适用于多高层建筑、塔式建筑、桥梁等工程的施工，是垂直运送建筑材料的一种高效率的施工机械。
WTJ1000型物料提升机的主要构造为：整机架体为2300×2000mm的矩形截面，标准冲天为70×70×7的角钢，节点长度为1500mm；吊笼在井架体中间上下垂直运动，两侧由滑轮导向；吊笼上下运动由卷扬机通过钢丝绳带动，牵引钢丝绳的一端固定在天梁上，另一端从吊笼顶部滑轮绕过，经天梁上两个改向滑轮后至卷扬机。整机架体通过扶墙架与建筑物相连，每隔9m设一道扶墙架，在整机架体的上部可根据用户的需要装备把杆。该机独立高度为12 m，标准型高度设计成24m，最大搭设高度定为60m。

主要性能参数及几何参数
标准节重量：130 kg；
标准节尺寸：0.8×0.8×1.5m
吊笼重： 1500kg；
最大吊杆起重量：q = 130kg；
每个吊笼的额定载重量为:  1000kg；
提升高度： 90m;
最大附着间距：L = 15m；
标准节高：h = 1.5m；
起升速度：v = 14-16m/min [来源：http://think58.com]
导轨架最大架设高度：H = 100m；
吊笼空间尺寸：3.7×1.4×2.1m；
工作吊笼数：N=2；
主电机额定功率：P = 7.5kW。



[来源：http://think58.com]
目录
摘要    Ⅰ
ABSTRACT    Ⅱ
第一章 绪论    1
1.1施工升降机概述    1
1.2国外施工升降机的发展现状    2
1.3我国施工升降机的发展现状    4
1.4本课题的主要研究内容    4
第二章  设计计算概述    6
2.1 设计计算概述    6
2.2 主要性能参数及几何参数    6
2.3 一些准备计算：    7
2.3.1计算风载荷    7
2.3.2 工作状态最大风力线载荷（ ）：    9
2.4工况确定    12
2.4.1 可能存在的工况    12
2.4.2 确定计算工况    13
2.4.3 计算典型工况下结构承受的弯矩    13
3.1确定设计方案    14
3.2计算说明    14
3.2.1计算风载荷    14

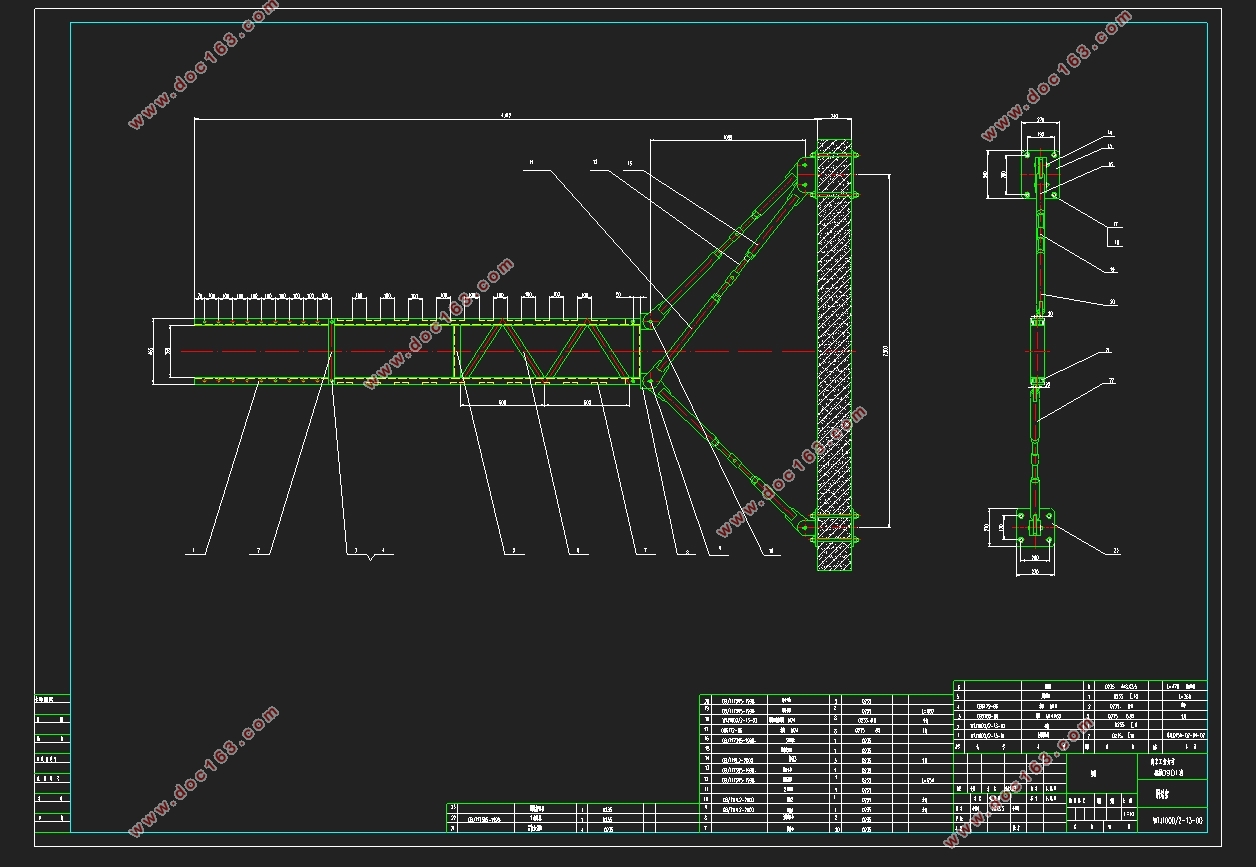

3.2.2计算附墙架内力，确定最大受力杆件    20
3.3附墙杆结构验算    22

[版权所有：http://think58.com]

3.3.1附墙杆参数    22
3.3.2杆件分析    22
3.3.3 调节丝杆处的调节孔验算    25
3.3.4 连接端销轴的验算    26
3.3.5地脚螺栓的校核    26
3.4焊缝的验算    27
第四章 架底安全护栏的设计选择    29
4.1架底护栏概述    29
4.2底架护栏的安全校核    30
第五章 电气系统原理    32
5.1电气系统原理概述    32
5.1.1电气系统的组成    32
5.2电缆系统    32
5.3 驱动部分校核    33
5.3.1 电动机    33
5.3.2 制动器    34
5.3.3 计算制动功率Pb:    34
参考文献    35
总结与展望    36
致 谢    37 [来源：http://www.think58.com]
