滚轮式脚踏液压升降平台车设计☆

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

摘 要: 本课题是为工厂车间等场所搬运货物而设计的脚踏液压升降台,是工业生产的必然产物。滚轮式脚踏式液压升降平台车由优质钢材、液压泵、液压缸、油管、脚轮等有机组合而成,它可以代替人手的繁重劳动,显著减轻工人的劳动强度,改善劳动条件,提高劳动生产率和自动化水平。
本文所介绍的液压升降台最大载重量是500kg,该升降台由两部分组成:机构本体和液压系统。升降台升降的操作控制是由一套液压系统和液压缸来完成的,而组合而成的液压系统全部放在液压油泵中。液压泵和液压缸都采用标准件,其中液压缸为单作用液压缸,液压泵为脚踏式,本文首先通过支撑铰架的受力分析详细阐述了要提升起货物,液压缸所需承受的最大压力。接着以之作为根据说明液压泵、液压缸等标准件的选用及型号,并介绍液压泵内部相关液压系统原理以及对液压泵储油量进行核算。此外在强度校核方面,主要通过材料力学知识对铰架以及液压缸作用两端的轴进行强度校核,最后对本升降台进行重量和成本核算。本毕业设计借鉴了大量的资料,采用了许多国家标准,充分的吸收了各行业有关专家的宝贵经验。
关键词:脚踏式升降台 液压缸  液压泵 液压系统 标准件  成本核算

Roller-type hydraulic lifting platform

[资料来源:http://think58.com]


Abstract :This issue is roller-type hydraulic lifting platform pedal car design for places such as factory and machine shop for cargo handling , it is a inevitable product in industrial production.This machine is posed by high-quality steel ,hydraulic cylinder ,hydraulic pump,pipeline, casters and so on.It can replace the heavy manual labor,significantly reduce labor intensity and improve working conditions and raise the level of labor productivity and automation.
The biggest load of this snorkel described in this article is 500kg and the platform consists of two parts: body and the hydraulic system lift .The operation and control of the snorkel are completed by a set of hydraulic systems and hydraulic cylinders,also the combination of all of the hydraulic system are stored in the hydraulic pump .Both hydraulic pumps and hydraulic cylinders are standard, the former is a single hydraulic cylinder and the later is Pedal type。firstly,This article expound the required maximum pressure the hydraulic cylinder bear that need to up the goods through the support of the hinge force analysis .according to this,the standard and model choice of the hydraulic pump, hydraulic cylinde are determined,And it describes relevant hydraulic system principles and account oil volume of the hydraulic pump.In addition, this paper check the strength of the hinge frame and the axes at both ends of the Hydraulic cylinder by mainly using the mechanics of materials knowledge ,Finally, check the weight and cost of this lifting platform .This Graduation Project have refer from a large amount of information and national standards, it fully absorbed the valuable experience of experts in all walks of life.
[资料来源:http://THINK58.com]

Key word:Pedal-style platform  hydraulic pump  hydraulic cylinder  hydraulic system   standard parts  cost accounting

原始资料(数据)及设计技术要求:
已知:额定载重量  500kg     自重≤130kg
1050mm ≥升降台最大高度 ≥950mm  升降台最小高度435mm左右
平台尺寸1010×520mm  通过脚踏式液压泵提起货物,要求后轮固定,设置过载安
全阀,确保操作者安全。刹车安全可靠。可在升程内任意位置停止升降。
要求:

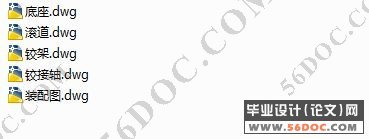

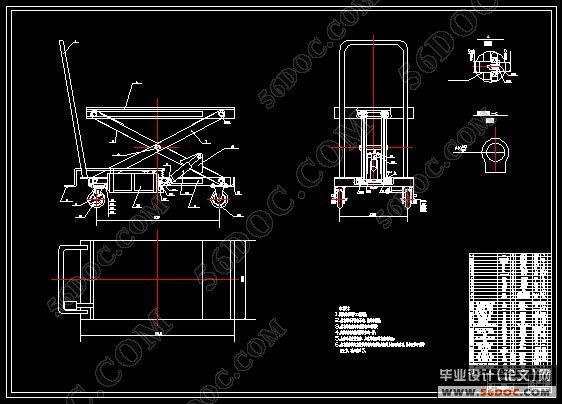

1、绘制总装图纸及零件图。
2、运动分析
3、总体强度受力分析计算。
4、要求成本核算

本课题研究内容
本设计课题主要研究内容包括滚轮式脚踏式液压升降平台车的总体方案论证选择、液压系统回路的设计、相关标准件的计算选型、零部件设计、材料选择首先对液压升降技术参数进行分析研究,结合具体实例,对机构中两种液压缸布置方式分析比较,并根据要求对液压传动系统个部分进行设计计算最终确定液压执行元件-液压缸,通过对铰架的各项受力分析确定台板与铰架的载荷要求,设计出一种高效节能无污染,且运用广泛的滚轮式脚踏式液压升降平台车。
[资料来源:http://www.THINK58.com]


根据设计任务技术要求,滚轮式脚踏式液压升降平台车的设计需达到以下要求:
额定载重量500kg,升降台最大升高高度在950毫米到1050毫米之间,通过脚踩脚踏式液压泵提起货物,要求后轮固定,设置过载安全阀,确保操作者安全,刹车安全可靠。可在升程内任意位置停止升降。
  [版权所有:http://think58.com]

滚轮式脚踏式液压升降平台车
滚轮式脚踏式液压升降平台车
滚轮式脚踏式液压升降平台车
滚轮式脚踏式液压升降平台车
滚轮式脚踏式液压升降平台车

[来源:http://think58.com]
目    录  11000字
1  绪论
1.1  课题研究的目的及意义    1
1.1.1滚轮式脚踏式液压升降平台车设计的目的    1
1.1.2滚轮式脚踏式液压升降平台车设计的意义    1
1.2  国内外液压技术研究现状及发展趋势    1
1.2.1研究现状    1
1.2.2发展趋势    ....2
1.3  本课题研究内容    2
2  滚轮式脚踏式液压升降平台车的总计机设
2.1  总体方案的分析比较和确定    3

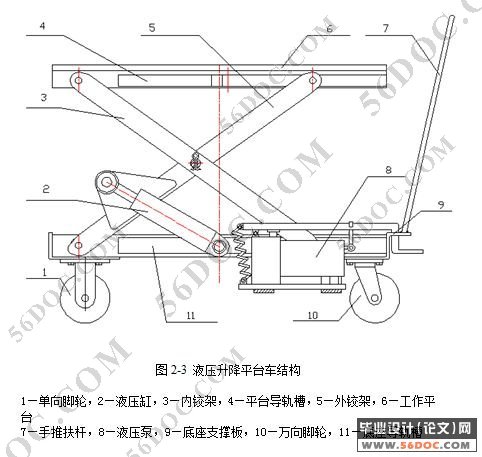

2.2  液压升降平台车的结构及运动原理    4
3  升降台尺寸初步分析计算
    3.1  升降台高度的计算    7
3.2  相关角度的计算    7

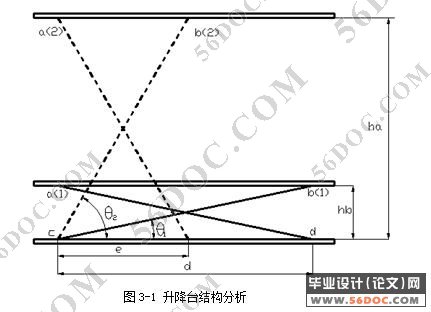

3.3  液压缸作用结构图分析    8
4  升降台受力及力矩分析
4.1  整体受力分析图    10
4.2  外铰架受力分析图    10
4.3  内铰架受力分析图    10

[资料来源:www.THINK58.com]


4.4  力和力矩的分析计算    11
4.4.1铰架上端铰支受力    11
4.4.2整体受力分析计算     12
4.4.3内、外铰架单独受力分析    12
4.4.4力矩平衡分析    12
4.5  液压缸受力分析    13
4.5.1液压缸受力公式的导出    13
4.5.2液压缸最大受力时数值及角度计算    14
5  液压系统的分析
5.1  受载分析    16
5.2  液压系统方案设计    16
5.2.1设计要求    16
5.2.2液压系统原理图    17
6  液压缸、液压泵的选型
6.1  液压缸基本尺寸计算    18
6.2  液压缸具体选型    19
6.3  液压泵设计计算及选型    19
6.4  油量的校核    20
7  脚轮 滚轮的选用
7.1  选用要求    21
7.2  脚轮实际选型    21

[资料来源:www.THINK58.com]


7.3 滚轮的选用    22
8  各构件参数设计

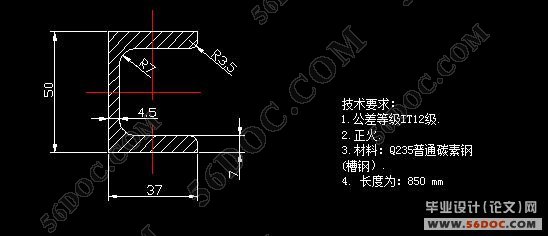

8.1  内、外铰架材料及设计尺寸选择    22
8.2  滚道材料及设计尺寸选择    22
8.3  升降工作台材料及设计尺寸选择    23
8.4  底座材料及设计尺寸选择    23
9 应力计算及强度校核
9.1  内、外铰架力的分解    23
9.2  外铰架轴力图、剪力图和弯矩    24
9.3  内铰架轴力图、剪力图和弯矩图分析    26
9.4  铰架应力强度校核    27
9.4.1铰架截面尺寸的确定    28
9.4.2铰架截面应力分析校核    28
9.5  肋板连接轴强度校核    31
9.5.1肋板连接轴受力和弯矩图    31
9.5.2肋板连接轴强度校核    32
10 升降平台车重量核算
   10.1升降台总重计算核对    33
11 升降台成本核算
11.1 成本核算概念    34 [资料来源:THINK58.com]
11.2 产品生产成本项目    34
11.3 生产成本的核算    35
11.3.1直接材料成本的核算    35
11.3.2直接人工成本的核算    35
11.3.3制造成本的核算    35
11.4总计生产成本    35
参考文献    36
致    谢    37
