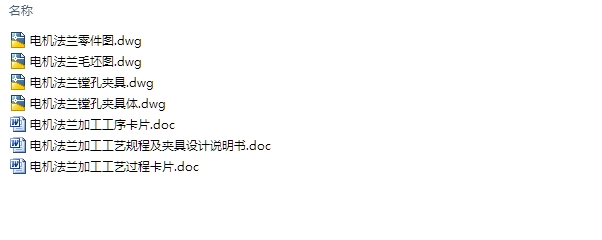

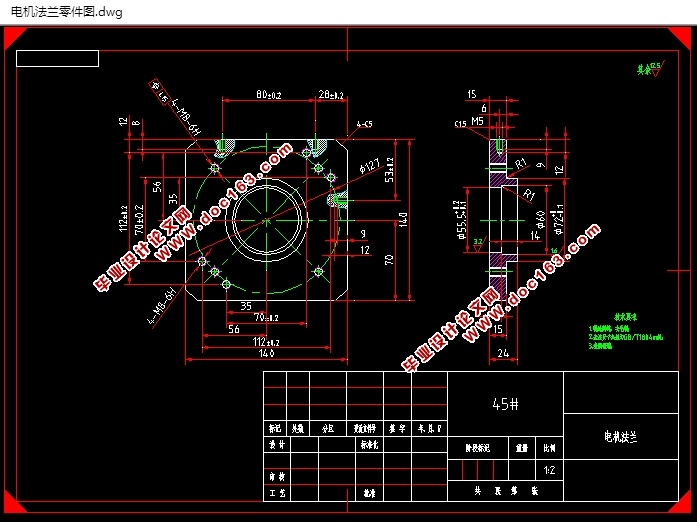

电机法兰加工工艺及夹具设计(含CAD零件图夹具图,工艺卡工序卡)(论文说明书8000字,CAD图纸4张,工艺卡,工序卡)
摘 要
  本毕业论文主要讲的是电机法兰零件加工工艺的分析,设计镗孔夹具的设计过程。首先进行零件的分析,利用CAD、绘出零件图,分析结构特点,接着确定零件主要加工要求然后进行工艺规程及夹具设计,确定毛坯利用CAD画毛坯图,确定定位基准,制定工艺路线,计算切削余量,最后再做夹具设计。在设计的时候应该选择定位基准和夹紧方案,选用合适的定位元件和夹紧装置,接着进行定位误差的分析、计算切削力及夹紧力,判断夹具设计的合理性。

关键词:电机法兰,定位,工艺过程,夹具

2.1 零件的作用:

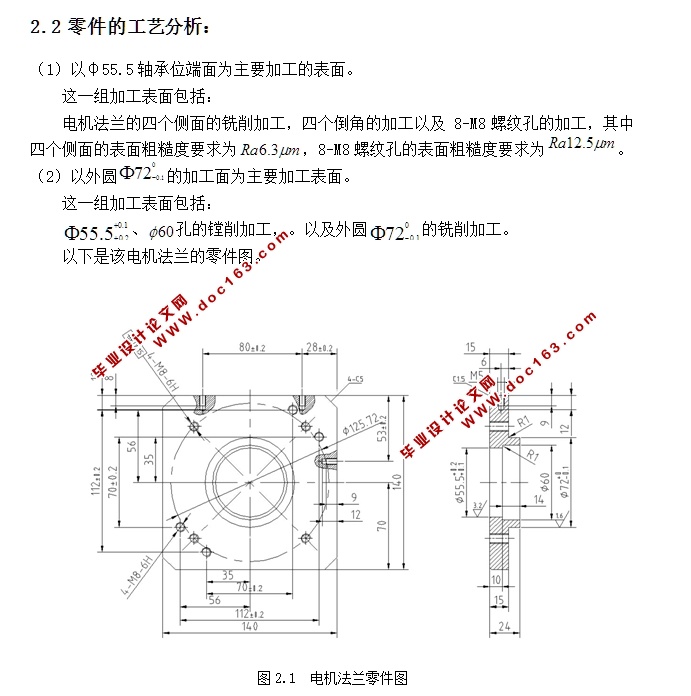

题目所给的零件是电机法兰。法兰,是flange的中文翻译。电机上的法兰主要有2类,一个是“大法兰”,一般指电机的端盖,是用来支撑电机的转子、安放轴承、有时也起对电机密封〔保护〕的作用。另一个是“小法兰”,一般是指轴承盖,用来固定和防护轴承的,而本课题的任务就是”电机法兰加工工艺及夹具设计“。
