摘要

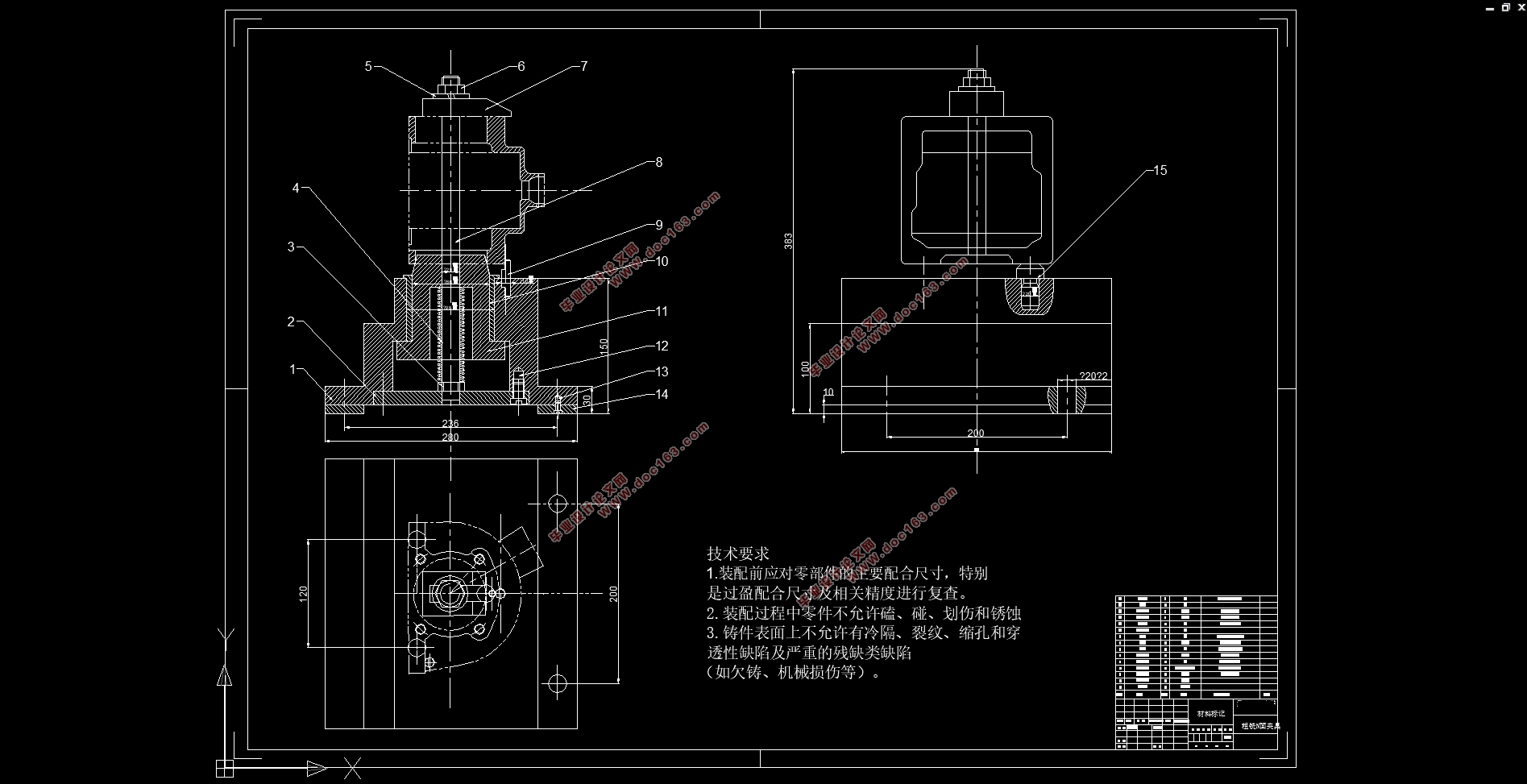

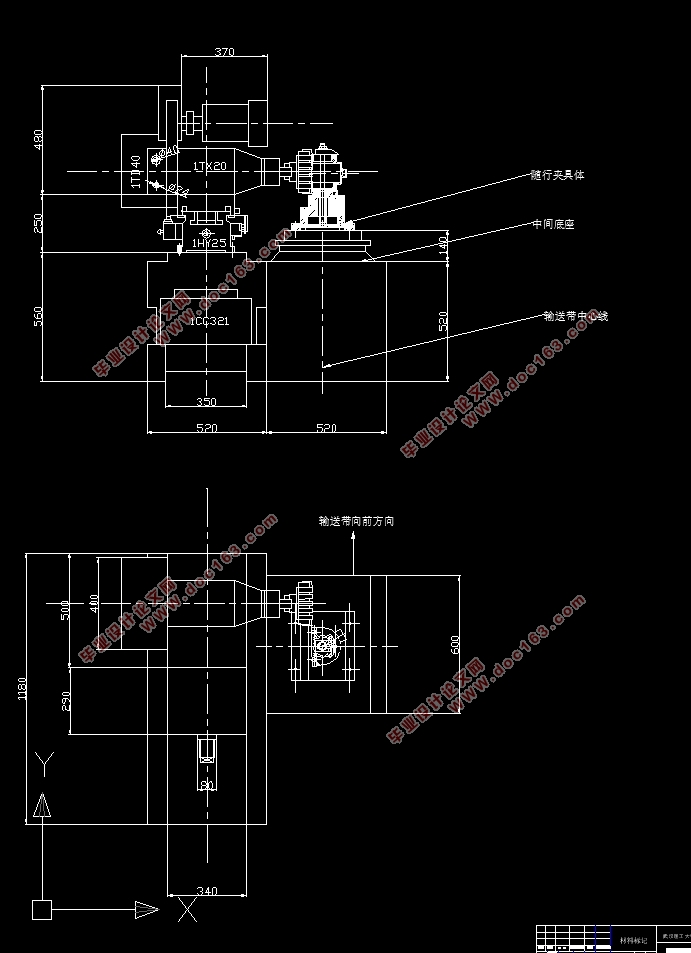

 本文是设计手扶拖拉机中一个稍微复杂零件——犁刀变速齿轮箱体底面铣削的加工工艺装备，包含总体的工艺规程和灵活采用夹具设计的主要思想和方法，制定设计的可行性方案，完成最终的随行夹具结构设计。通过查阅参考文献资料，说明了机床夹具的作用和相关内容，通过比较，采用了最优化的定位方案。此外，也完成了组合机床总体设计——三图一卡，借助AUTOCAD软件完成了三图和夹具体装配图的绘制工作。在设计的过程中，锻炼了自己熟练查找相关技术资料以及编写技术要求的能力，对于犁刀变速齿轮箱体的自动线加工具有重大的指导意义。
论文主要研究了犁刀变速齿轮箱体的加工工艺路线，确定切削用量和基本工时，以及专用随行夹具和组合机床的设计。
研究结果表明：采用合理的加工工艺路线和最优化的定位方案能最大化的保证零件的加工精度组合机床和自动化生产线的设计也大大提高了生产效率。
本文的特色：犁刀变速齿轮箱体底面铣削的加工方案以及配套组合机床的设计。
关键词：犁刀变速齿轮箱体；随行夹具；组合机床；自动化生产线

[版权所有：http://think58.com]

Abstract
This paper is a slightly complex part of the design of the hand-held tractor - the machining process equipment for the bottom milling of the coulter gearbox, including the overall process rules and the main ideas and methods of flexible fixture design, the feasibility of the design, complete The final pallet structure design. By consulting the reference materials, the function and related content of the machine tool fixture are explained. By comparison, the optimized positioning scheme is adopted. In addition, the overall design of the combined machine tool - three maps and one card - was completed, and the drawing of the three drawings and the specific assembly drawings was completed with the help of AUTOCAD software. In the process of design, the ability to skillfully find relevant technical materials and write technical requirements has a great guiding significance for the automatic wire processing of the coulter gearbox.
  The paper mainly studies the processing route of the coulter gearbox, determines the cutting amount and basic working hours, as well as the design of the special pallet and combination machine.

[资料来源：www.THINK58.com]

  The research results show that the reasonable processing route and the optimized positioning scheme can ensure the processing precision of the parts. The design of the machine tool and the automated production line also greatly improves the production efficiency.
  The characteristics of this paper: the machining plan for the bottom milling of the coulter gearbox and the design of the matching machine.
Key Words：Coulter gearbox; pallet; combination machine; automated production line

零件的作用及结构分析
本次毕业设计的零件——犁刀变速齿轮箱体是手扶拖拉机当中的旋耕机上一个不可缺少的机械部件，如图2.1所示。手扶拖拉机的后面通过箱体底面与旋耕机相连接，定位方式采用两个圆柱销，固定方式采用四个螺栓，从而实现正确的连接结合。其中，箱体底面上的四个Ø13mm就是前面提到的螺栓连接孔，两个Ø10F9孔是作为定位销孔来设计的。犁刀驱动齿轮在犁刀齿轮箱的犁刀驱动轴上滑动，并与犁刀齿轮箱中的倒档齿轮啮合。犁刀驱动轴上的换挡套筒可由换挡拨叉控制，以便轴向移动。在套筒的相对侧和齿轮驱动齿轮上嵌有齿。当组合时，动力可以传递到犁刀驱动轴。通过操纵安装在球Ø30H9孔上的操纵杆内的拨叉来实现此操作。 [资料来源：http://www.THINK58.com]
