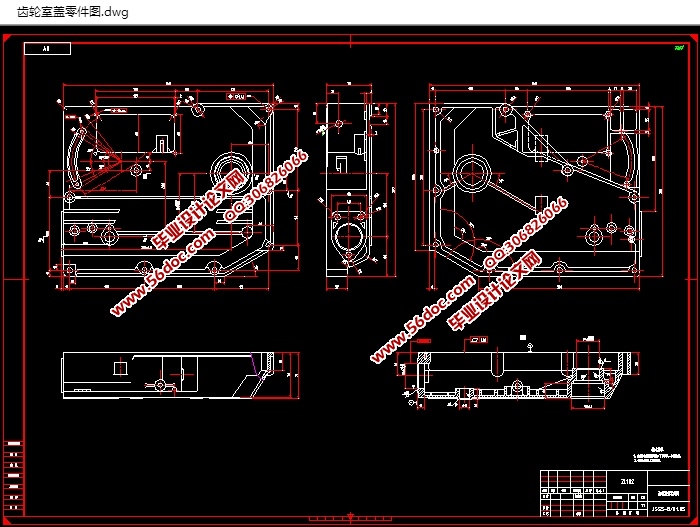

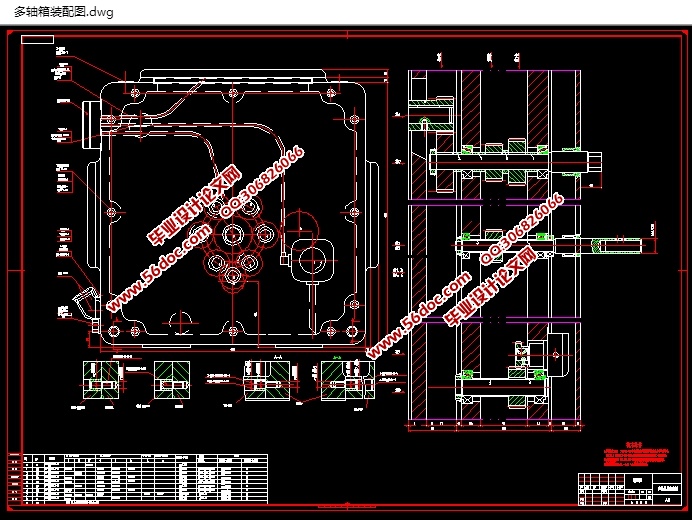

柴油机齿轮室盖钻镗专机总体及夹具设计(含CAD零件图装配图,夹具图)(论文说明书9000字,CAD图8张)
摘  要
    本篇设计是柴油机齿轮室盖钻镗专机总体及夹具设计。齿轮室盖零件的主要加工表面是外圆表面及孔。一般来说,保证平面的加工精度与保证孔系的加工精度相比,保证平面的加工精度比较容易。孔径加工都是选用专用钻夹具,夹紧方式一般选用手动夹紧,夹紧可靠。因此生产效率较高。能够满足设计要求。
    本设计将钻床和卧式镗床结构有机地结合为一体,降低了机器成本,而且节省了加工时间,提高了工作生产效率。

关键词:柴油机齿轮室盖;主轴;总图绘制;多轴箱

专用机床的总体设计
2.1  专用机床工艺方案的拟定
工艺方案的拟订是专用机床设计的关键一步。因为工艺方案在很大程度上决定了专用机床的结构配置和使用性能。因此,应根据工件的加工要求和特点,按一定的原则、结合专用机床常用工艺方法、充分考虑各种影响因素,并经技术经济分析后拟出先进、合理、经济、可靠的工艺方案。
2.2  加工工序图

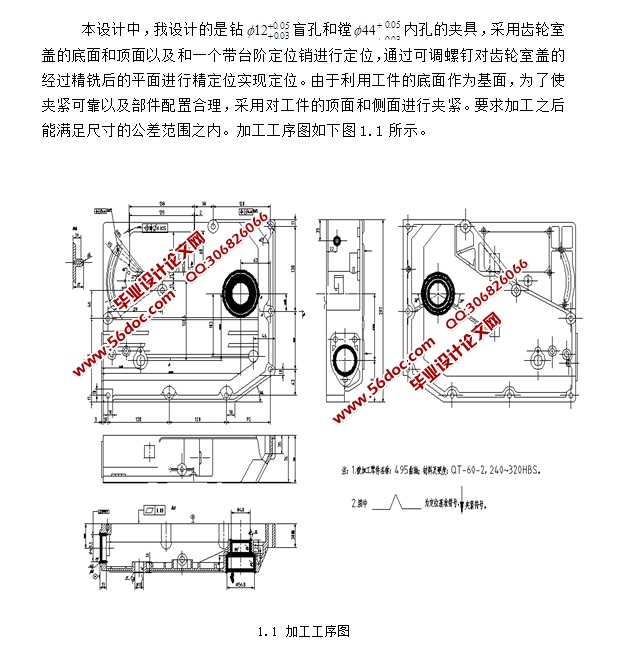

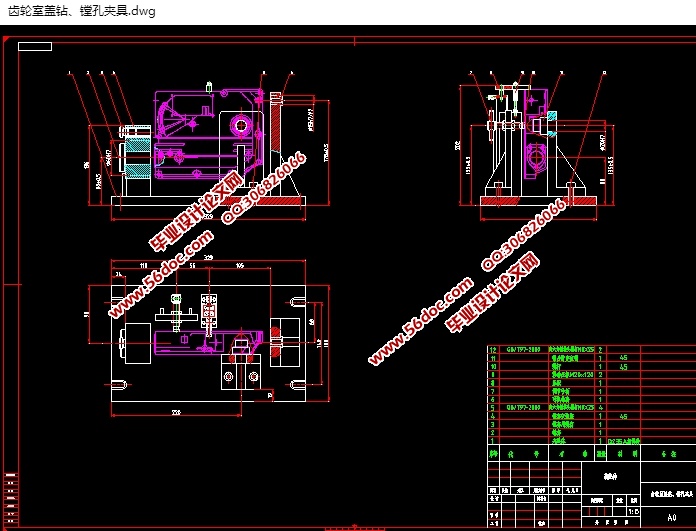

    本设计中,我设计的是钻 盲孔和镗 内孔的夹具,采用齿轮室盖的底面和顶面以及和一个带台阶定位销进行定位,通过可调螺钉对齿轮室盖的经过精铣后的平面进行精定位实现定位。由于利用工件的底面作为基面,为了使夹紧可靠以及部件配置合理,采用对工件的顶面和侧面进行夹紧。要求加工之后能满足尺寸的公差范围之内。加工工序图如下图1.1所示。 [资料来源:http://think58.com]
 1.1 加工工序图
2.3  加工示意图
加工示意图是专用机床设计的重要图纸之一,在机床总体设计中占有重要地位。它是设计刀具、夹具、主轴箱以及选择动力部件的主要资料,同时也是调整机床和刀具的依据。
加工示意图应绘制成展开图,其绘制顺序是:首先按比例绘制工件的外形及加工部位的展开图,加工示意图还要绘制出工件加工部位的图形。加工示意图还要考虑一些特殊要求(如工件抬起、主轴定位、危险区等)。决定动力头的工作循环及行程。最后,选择切削用量及附加必要的说明。
综合考虑以上各种注意事项,可以看出加工示意图的绘制方法可以分为几个步骤,即刀具的选择、工序间余量的确定等。
