钻机转筒加工工艺及夹具设计(含CAD零件夹具图,工序卡,工艺卡)

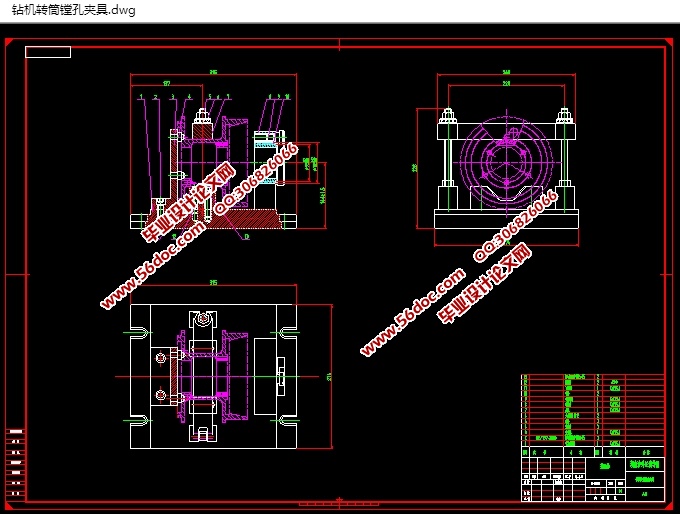

钻机转筒加工工艺及夹具设计(含CAD零件夹具图,工序卡,工艺卡)(论文说明书8800字,外文翻译,CAD图4张,工序卡,工艺卡)
摘  要
本文首先对钻机转筒零件进行分析，通过对钻机转筒进行的研究和分析，描述了它的毛坯制造形式、机械加工余量、基准选择、工序尺寸和毛坯尺寸的确定，以及切削用量和工时的计算等相关内容。为了提高劳动生产率，降低劳动强度，保证加工质量，与指导老协商后，觉得用夹具比较合适。
 在这次毕业设计中，根据课题所给的零件图、技术要求，通过查阅相关资料和书籍，了解和掌握了的机械加工工艺的一般方法和步骤，并运用这些方法和步骤进行了钻机转筒的机械加工工艺及夹具设计。整个设计的指导思想“简便、高效、经济”。力求生产处符合要求的产品。

关键词：钻机转筒；加工工艺；夹紧；夹具

2.1零件的分析
2.1.1零件的作用

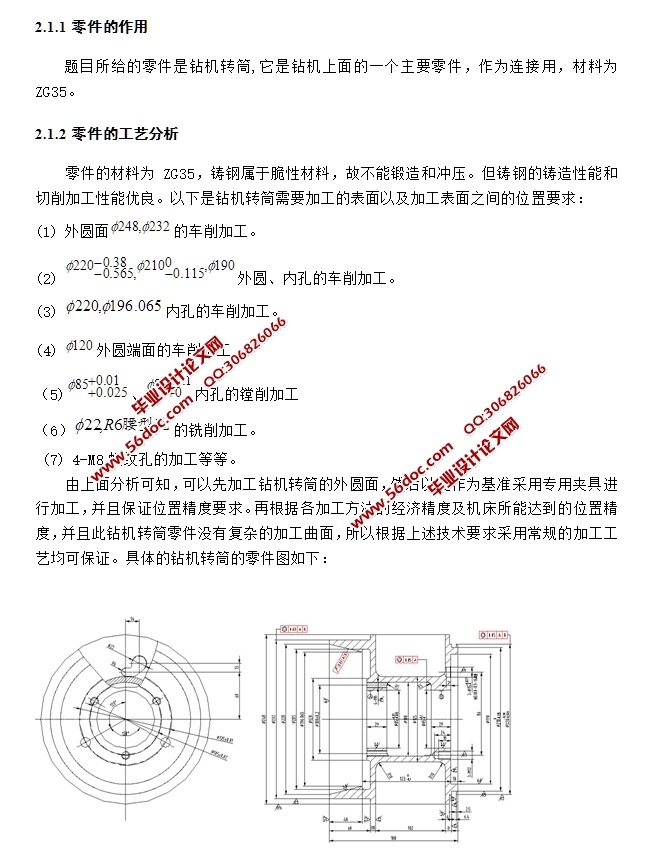

题目所给的零件是钻机转筒,它是钻机上面的一个主要零件，作为连接用，材料为ZG35。
2.1.2零件的工艺分析
零件的材料为ZG35，铸钢属于脆性材料，故不能锻造和冲压。但铸钢的铸造性能和切削加工性能优良。以下是钻机转筒需要加工的表面以及加工表面之间的位置要求：

(1) 外圆面 的车削加工。
(2)  外圆、内孔的车削加工。
(3)  内孔的车削加工。
(4)  外圆端面的车削加工
（5) 、 内孔的镗削加工
（6） 的铣削加工。
 (7) 4-M8螺纹孔的加工等等。

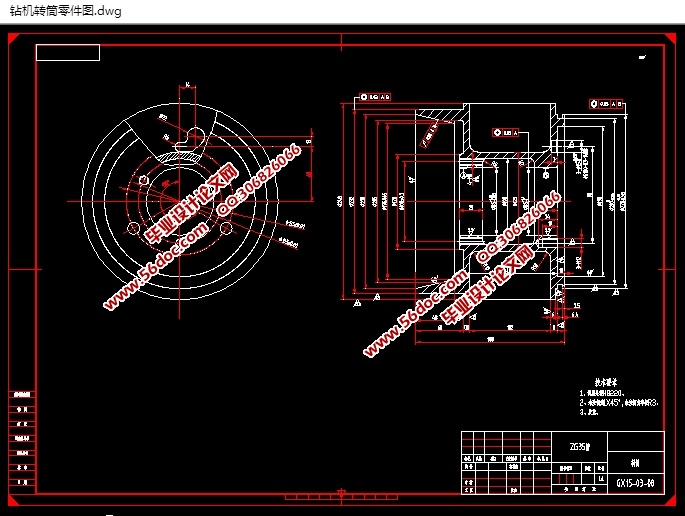

由上面分析可知，可以先加工钻机转筒的外圆面，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，并且此钻机转筒零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
