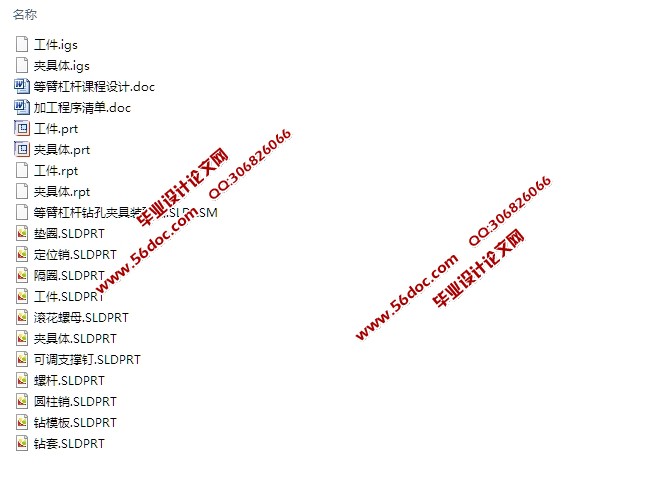

等臂杠杆加工及夹具课程设计(含UG,SolidWorks,IGS三维图)(设计说明书5000字,工艺卡,工序卡,加工程序清单,UG工件夹具图,SolidWorks三维图,IGS通用三维格式)
（一）零件的作用

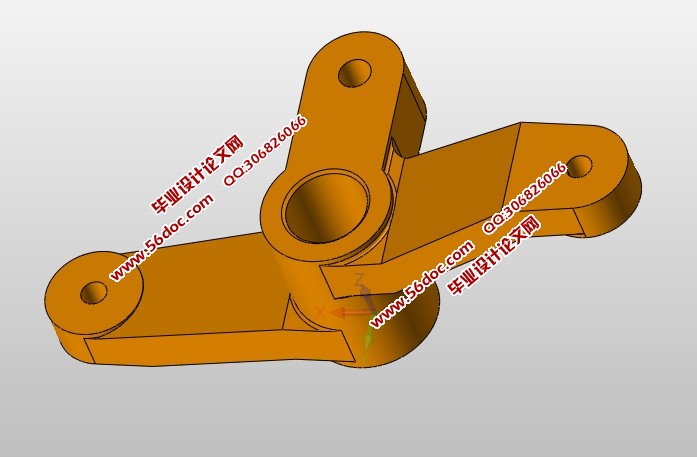

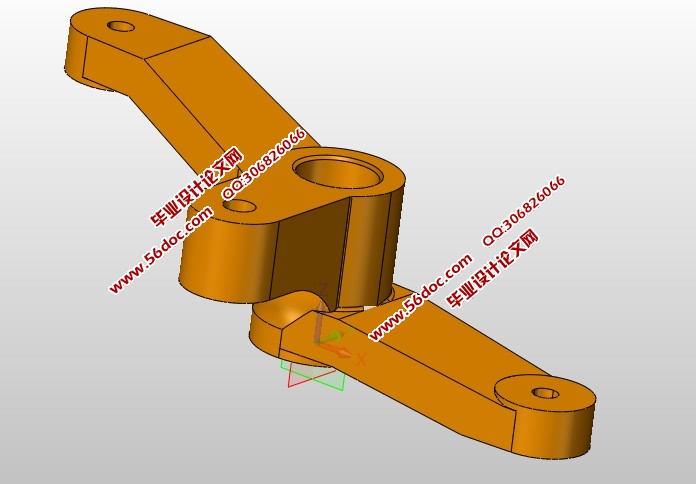

题目给出的零件是杠杆。它的主要的作用是用来支承、固定的。要求零件的配合是符合要求。
(二)零件的工艺分析
杠杆的Φ25+0.052mm孔的轴线合两个端面有着垂直度的要求。现分述如下：

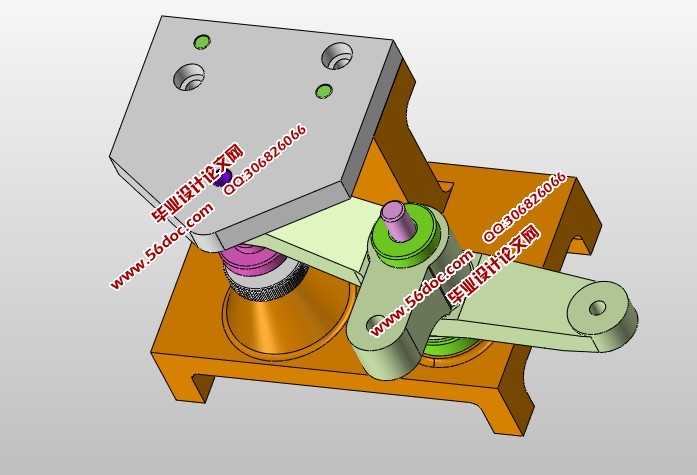

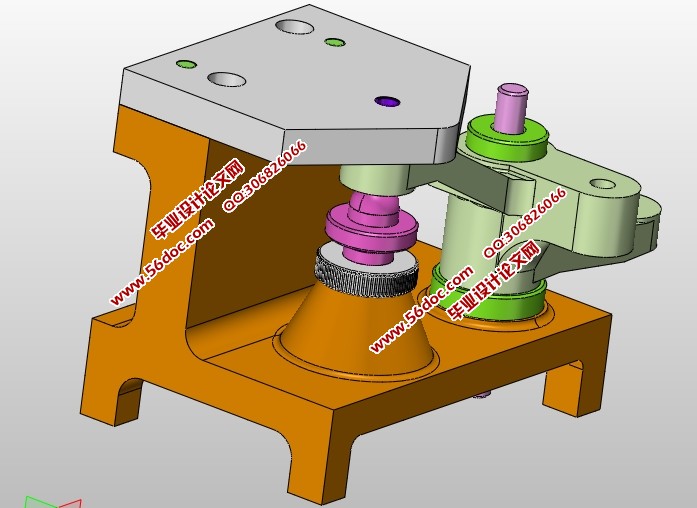

本夹具用于在立式钻床上，加工Φ8(H7)孔。工件以Φ25＋0.052mm 孔及端面和水平面底、Φ30的凸台分别在台阶定位销7、支承钉11上实现完全定位。钻Φ8（H7）mm孔时工件为悬臂，为防止工件加工时变形，采用了螺旋辅助支承2，当辅助支承2与工件接触后，用螺母1锁紧。要加工的主要工序包括：粗精铣宽度为Φ40mm的上下平台、钻Φ10(H7)孔、钻2×Ф8+0.015的小孔 、粗精铣Φ30凸台的上下表面。加工要求有：Φ40mm的平台的表面粗糙度各为Ra6.3um（上平台）、Ra3.2（下平台）、Φ10(H7)孔为Ra3.6um、Φ25（H9）和Φ8（H7）孔表面粗糙度都为Ra1.6um。2×Φ8（H7）孔有平行度分别为0.1um（A）、0.15um(A)。Φ10(H7)孔的平行度为0.1um（A）。杠杆有过渡圆角为R5，则其他的过渡圆角则为R3。其中主要的加工表面是孔Ф8(H7),要用Ф8(H7)钢球检查。 [资料来源：http://THINK58.com]
