PKZ160列车轴箱体加工工艺及镗夹设计(含机械加工工序卡)

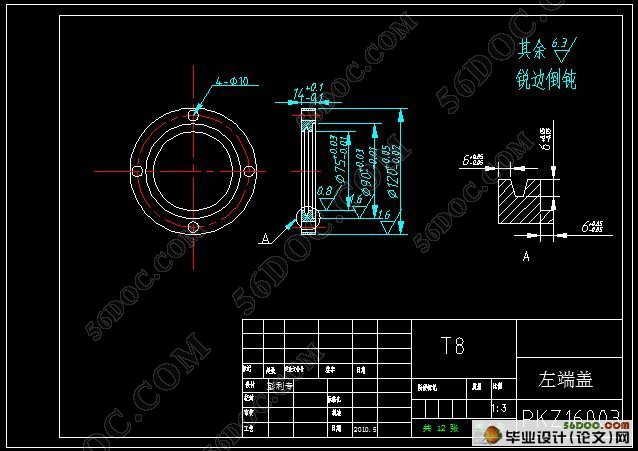

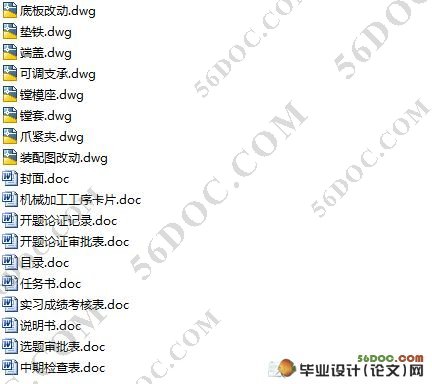

PKZ160列车轴箱体加工工艺及镗夹设计(含机械加工工序卡)(包含选题审批表,任务书,开题报告,中期检查报告,毕业论文说明书17500字,8张cad图)

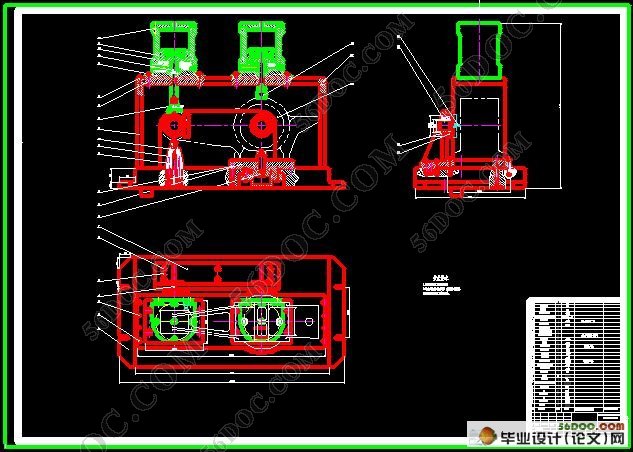

摘  要：夹具在工艺设备中占有十分重要的地位，它对保证工件的加工精度、提高生产效率、降低生产成本、扩大机床使用范围等方面具有重要作用。因此，夹具设计是机械加工中一项重要的工艺装备设计工作。本次设计是根据某车辆制造企业实际的生产需要而提出，主要是设计列车轴箱体镗侧面孔的夹具，采用了气动夹具结构，保证了工件的加工质量，改善劳动条件，提高生产效率，从而提高经济效益。
关键词：镗床；夹具；工艺；

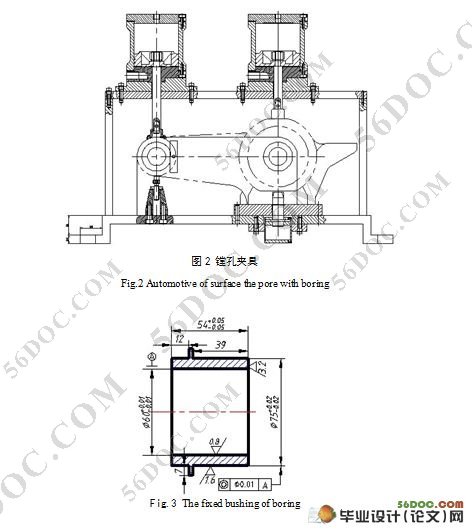

The desigen of automotive for PKZ160 acle box processing thechnology of bore
Abstract:Fixture has so many advantages in production that it takes a very important part in the manufacturing，for example, decreasing the production time, reducing the work difficult, Improving product quality as the precision is assured , and so on.. Which have a great benefit to the production efficiency and cost down.So jig design is very important in the machining. The design in this article is Based on actual requirements of a vehicle manufacturer. It’s mainly about automotive for PKZ160 acle box processing thechnology of bore, The purpose for the design is to ensure the process quality, improve working conditions and production efficiency, and to achieve improving economic returns at last.

[来源：http://www.think58.com]

Key words:boring machine;automotive;Technology;

2  工艺设计
2.1  确定生产类型
由设计要求知生产类型为中批或大批生产。
2.2  毛坯选择和毛坯图说明
2.2.1  选择毛坯
由设计要求知毛坯材料为QT450-10。由于毛坯形状复杂宜用铸件。比较各种铸件制造方法，可得砂型铸造适用于批量较大、大尺寸的铸件。
2.2.2  毛坯尺寸和机械加工余量的确定
    1.选取公差等级 查表可得，铸造方法为砂型铸造、铸件材料为球墨铸铁，得公差等级CT范围11-14级，取为12级。
    2.求铸件尺寸公差，根据加工面的基本尺寸和铸件公差等级，知公差带相对于基本尺寸对称分布1选取公差等级 查表可得，制造方法为焊接、零件材料为普通碳素结构钢，得公差等级CT范围11-14级，取为12级。
3.机械加工余量等级 查表知，制造方法为砂型铸造、工件材料为Q235，得机械加工余量为C-E级，取D级。
4.求轮廓尺寸：长905mm,宽300mm，高352mm。所以最大轮廓尺寸为905mm。
5.求RMA（要求的机械加工余量）对所有加工表面取同一个数值，查表知，最大轮廓尺寸为905mm，机械加工余量等级为D级，得：RMA=5mm. [版权所有：http://think58.com]
