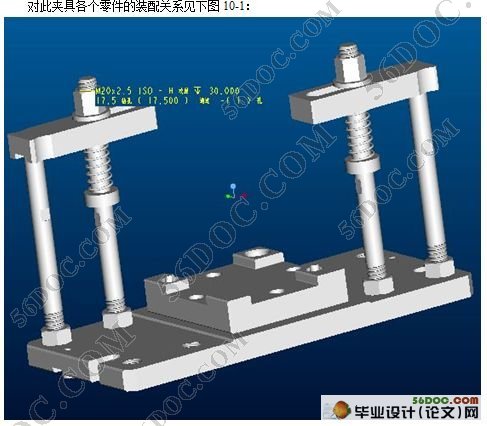

变速箱壳体铣面夹具设计(CAD和Proe三维图纸)

变速箱壳体铣面夹具设计(包含任务书,幻灯片PPT,论文说明书(6000字),CAD图纸和Proe三维图纸)
摘    要
为对变速箱壳体端面铣削加工，我们进行此次专用夹具设计。变速箱零件为铸件，零件形状复杂，在定位时，选一面两销的定位方式定位，并以操作简单的手动夹紧方式夹紧，其机构设计简单，方便且能满足要求。
关键词：变速箱壳体，铣面加工，专用夹具，设计

Design of Clamping Device for The Gearbox Shell Face Milling
Abstract: This design is about the shell of the gearbox face milling clamp design.The parts is casting ,and it have complex shape.When processesing,we need take it in right position,so we chooses locate mode which two sells at the same time, and operates the simple manual clamp way clamp, its organization design is simple, the convenience also can satisfy the request.
Key words:Shell of The Gearbox,Milling Face, Unit Clamp,Design of Clamping Device.

设计题目    变速箱壳体铣面夹具设计
零件名称    变速箱壳体    材料    QT450-10 [资料来源：http://think58.com]
生产类型    中批量生产    毛坯    铸件
生产纲领    年生产量  5000   件

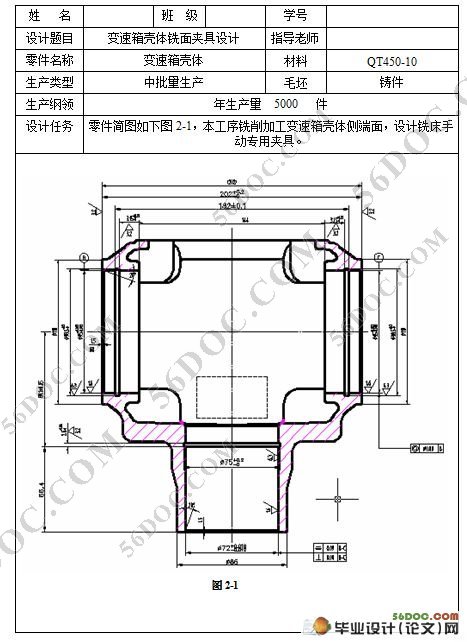

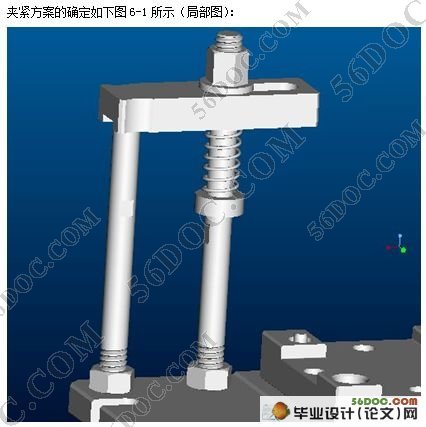

设计任务    本工序铣削加工变速箱壳体侧端面，设计铣床手动专用夹具。
