110/35kV变电所(二台主变)一次部分设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

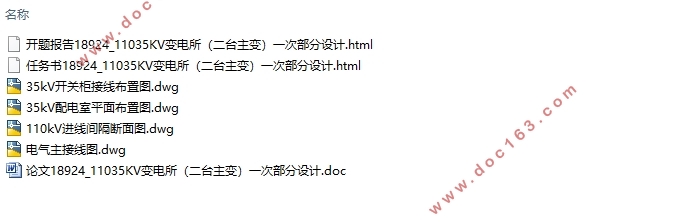

110/35kV变电所(二台主变)一次部分设计(含CAD图)(任务书,开题报告,论文说明书14800字,CAD图纸4张)
摘  要
在电力系统中,变电所占有重要的地位,是变换、配送电压、控制电流流向及调整电压的重要场所。它的作用主要是变化高低电压,升高发电厂发出的电压以便于输电,或者降低电网高压来供给电能。
本次设计是以110/35KV降压变电所为主要设计对象,采用两路进线,即采用两台主变压器,根据供电可靠性、经济性要求拟定主接线设计;通过负荷计算来确定主变压器的型号及容量;其次,进行短路电流计算,并依据计算结果,对主要电气设备设备进行选择校验(包括导线、断路器、隔离开关、电流互感器、电压互感器等);最后,增加防雷保护等方案的设计,提高整个变电所的可靠性和安全性。
通过本设计,我将对大学四年所学的知识得到加强理解,掌握电气工程、电力系统的设计过程,并熟悉一些常用的设计方法,为今后从事电力工程设计类的工作打下良好的基础。
关键词:110/35kV变电所  电气主接线  短路电流计算  电气设备选择  防雷保护

Primary partial design of 110/35kV substation( two main transformers)

[资料来源:http://www.THINK58.com]


Abstract
In the electric power system , the substation plays an important role, as a fatal site which changes and distributes voltage, controls current flow and adjusts voltage. It’s main function is to change the level of voltage. It may boost the voltage generated by the power plant in order to transport electric energy, or reduce the high-voltage from the electric grid for power supply.
This design takes 110/35KV step-down substation as the main design objects, using two-way incoming line, which means adopting two main transformers. This design includes main wiring design according to the main wiring design reliability, and economic requirements. Determining model and capacity of the primary transformers through load calculation. Secondly, calculating short-circuit current , and conducting main electrical equipment (including wires, circuit breakers, disconnecting switch, current transformers, voltage transformers, etc.) selection and check based on the results of short-circuit calculation. Finally, adding lightning protection and other protections design to improve the reliability and security of the entire substation. [资料来源:http://www.THINK58.com]
Through this design, I will understand the knowledge learned during four-year college’s learning deeply, and master electrical engineering, power system design process and become more familiar with some common design methods. this will lay a good foundation for my possible work of power engineering design in the future .
Key Words: 110/35kV substation; The main electrical wiring; Short circuit current calculation; Electrical equipment selection; Lightning protection

1.2  设计规划
1.2.1  原始资料
在本次110/35kV降压变电所的设计中,待设计变电所长56m,宽50m,进出线杆架高度7.3m,采用二台主变的设计方案。变电所室外最高温度为40℃,室内最高温度为35℃。该变电所35kV出线连接4台下级35kV变电所
