二十四层17236平米通州总部大厦公寓楼电气设计(附CAD电气图,答辩问题)

二十四层17236平米通州总部大厦公寓楼电气设计(附CAD电气图,答辩问题)(论文计算书19000字,CAD图纸35张,答辩问题)
摘  要
本次毕业设计为通州建总总部大厦公寓楼电气设计。设计依据国家的相关规范和标准，并结合有关专业提供的设计资料，对供配电系统、动力系统、照明系统和防雷、接地进行设计。本工程采用两路路10kV电源进线，选用二台SCB11干式变压器，低压配电采用树干式与放射式相结合的方式。公寓照明采用40w欧普MXY435-Y40的吸顶灯，主要采用利用系数法计算灯具个数。走廊等选用吸顶灯。楼梯间照明、重要设备房的照明、疏散指示灯均由双电源供电。本建筑为第二类防雷建筑，采用公用接地装置。
关键词：公寓  变配电  动力  照明  防雷接地

General Headquarters Building, Tongzhou built apartment building       electrical design
Abstract
      This graduated project is the design of strong electricity for Tongzhou built apartment  building. According to national norms and the information provided by related major, I design power supply system, dynamical system, lighting system, defending the thunder and connecting ground system. This project uses two-way road 10kV power line,use two sets SCB11 dry-type transformers, low voltage power distribution using the trunk type and radial combination. Apartment lighting with 40w Op MXY435-Y40 ceiling lamps, mainly calculated using the coefficient of the number of lamps. Ceiling selected corridors. Stairwell lighting, important equipment room lighting, evacuation lights are dual supply. The building is the second class of mine construction, the use of common grounding device. [资料来源：http://think58.com]

Key Words: apartment building; transforming and distributing electrical power; lighting; power system; defending the thunder and connecting ground

1.1 工程概况
    主体结构为24层，地下1层，地上23层，面积约为17236m2的公寓大楼。该建筑地下一层主要是停车场，以及配电房、等设备用房；地上一层主要是店铺，员工超市，库房，物业管理以及卫生间等；二层主要是咖啡茶座，餐厅，食库，休息，厨房以及卫生间等；三层与二层大致相同，只是餐厅部分改为健身房；四层为过道。五层及以上楼层均为公寓。该楼总长54.6m（轴线），宽27.6m，主体高83.200m。大楼建筑美观，布局合理，设施齐全，四周环境优美，交通便利。该楼标准层层高为3m，底层高为4.5m，其余层高3.9m。
本次毕业设计的主要内容为电气设计，需完成设计图纸和计算书。其中设计图纸包括平面施工图、系统图和防雷接地平面图等。计算书涉及照明计算、负荷计算、设备选型、指标校验等。
1.2 系统设计简介
本次毕业设计为通州建总公寓楼电气设计，设计的主要内容为：供配电系统设计、动力系统设计、照明系统设计、防雷、接地系统设计。

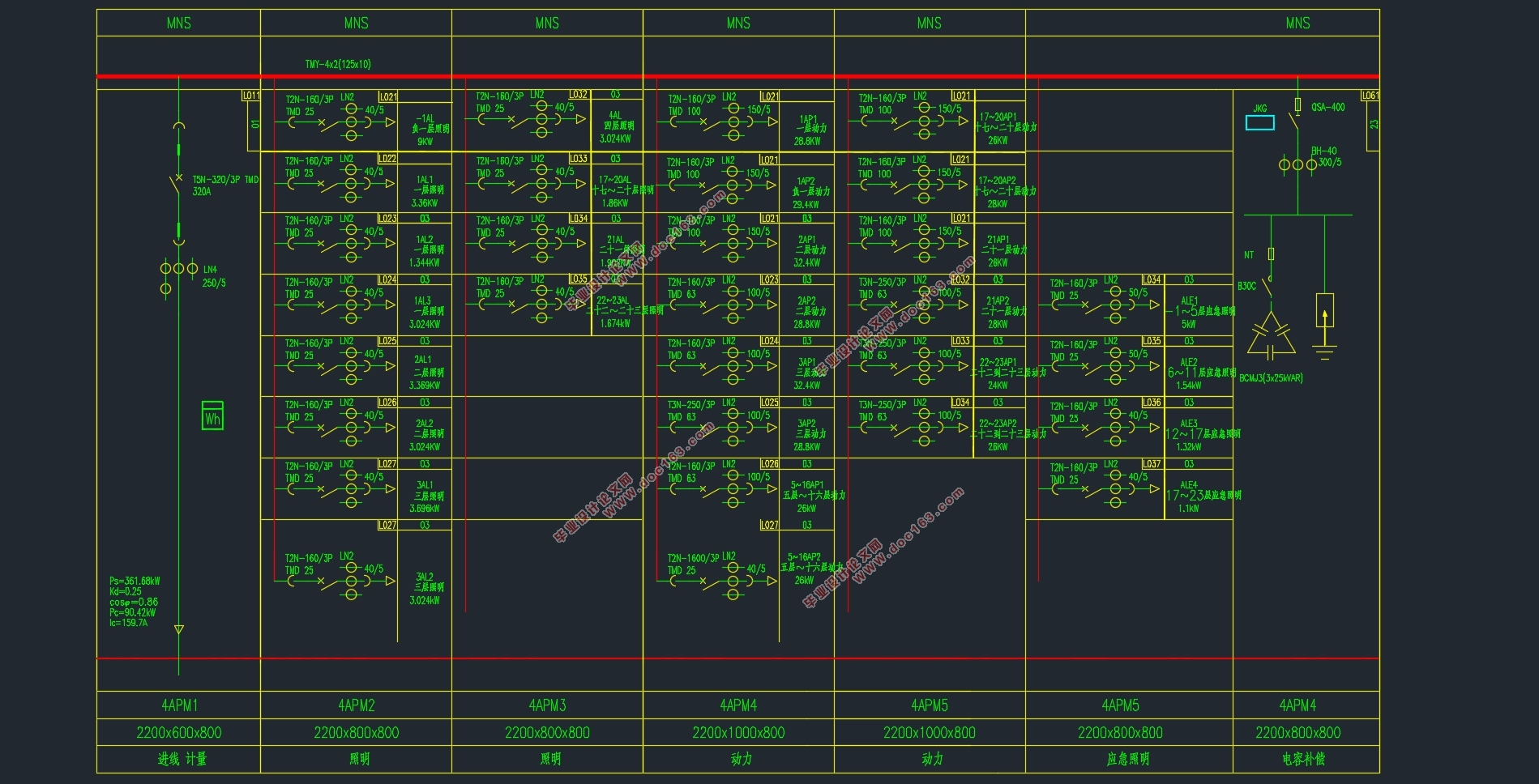

1.2.1 供配电系统设计

在供配电设计中，根据《工业与民用设计手册》等书籍查出各用电设备的需要系数，计算出每条回路的计算负荷和各层楼的动力设备的负荷以及计算电流；选取电缆及导线型号；根据不同回路和用电设备的差别计算各配电箱中断路器的极数，确定照明配电箱和动力配电箱的型号；校验所选设备，进行电压损耗、短路电流、热稳定性等计算。
最后根据已经算好的照明和动力等负荷计算出建筑总的负荷，依此选出建筑所用变压器型号。再结合大楼的建筑类别最终确定变压器的台数和主接线方式。
1.2.2 动力系统设计
本工程动力设备多采用降压启动。对于空调动力设备的供电，像空调制冷机组大都采用直配方式供电，从变电所低压母线直接引来电源到机组控制柜。新风机组采用多级放射式供电，而风机盘管由于容量较小由照明配电箱直接供电。每台电梯都采用专用的双回路供电。且装有单独的隔离器和短路保护器。电梯轿箱的照明电源、轿顶电源插座和报警装置的电源线从电梯的动力电源隔离器前取得。
1.2.3 照明系统设计

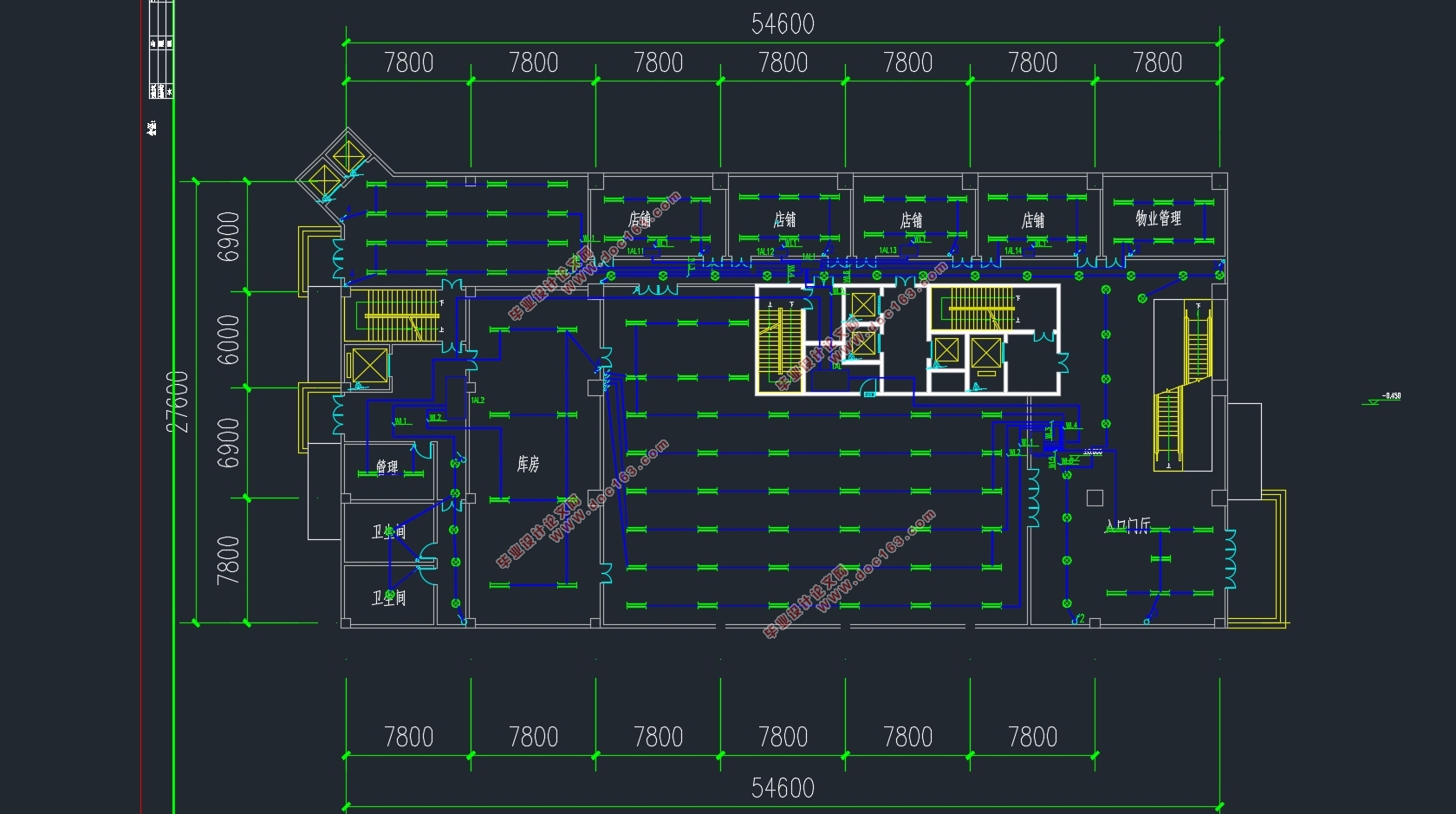

本建筑是一座以公寓为主的综合楼，住宅照明占整个照明设计的主要部分。住宿时间一般在晚上，因此利用人工照明形成舒适的照明环境。公寓照明宜采用舒适柔和的荧光灯。本次设计采用28W光通量为2625lm高效T5荧光灯管。一般卧室的照度要求在100lx左右，一到四楼营业部分照度要求在300lx左右，以此计算出荧光灯灯的数量，并将荧光灯按一定规则进行排列,以达到照度均匀,同时尽可能与窗平行以合理利用自然光。荧光灯可采用吸顶、链吊等方式安装。荧光灯采用电子镇流器或节能型电感镇流器。走廊的照度要求不高，采用T5环形管的吸顶灯。考虑到节能要求走廊的吸顶灯部分采用触摸延时开关控制。应急照明采用给两路电源，平时只用一路供电，火灾时用另一路强制点亮的控制方式。
1.2.4 防雷和接地
江苏的年平均雷暴日数为32.9d/a.经计算通州建总公寓楼的年预计雷击次数为0.16次/a.根据《建筑物防雷设计规范》（GB50057-94）的规定，本综合楼为第二类防雷建筑。大楼可充分利用墙体内的钢筋网作避雷网带，引下线及接地装置，当大楼的顶部落雷时，大量的电荷沿着防雷引下线通过接地装置流入地中。利用四周墙面内的钢筋作引下线，利用地下的钢筋混凝土基础作为接地体。在大楼设计和施工时就要考虑到作为网状接闪器、引下线接地体的钢筋网络之间的电气连接。


目  录
摘  要    I
Abstract    II
第一章 绪论    1
1.1 工程概况    1
1.2 系统设计简介    1
1.2.1 供配电系统设计    1
1.2.2 动力系统设计    1
1.2.3 照明系统设计    2
1.2.4 防雷和接地    2
第二章 供配电初步设计    3
2.1 负荷估算    3
2.2 负荷分级    3
2.3 供电电压等级及主接线方式    3
第三章 照明系统设计    5
3.1 照明光源及灯具选择    5
3.1.1 照明光源选择原则    5
3.1.2 照明灯具选择原则    5 [来源：http://think58.com]
3.1.3 本工程灯具及光源选择    6
3.2 照度确定和照明方式选择    6
3.3 照明分类    6
3.3.1 住宅照明设计原则    6
3.3.2 应急照明分类    7
3.3.3 应急照明灯具选择    7
3.3.4 应急照明灯具布置    7
3.3.5 应急灯具控制方式    8
3.4 照度计算及灯具布置    8
3.4.1 照明规范    8
3.4.2 照明器数量计算方法    9
3.4.3 典型场所照明计算    11
3.5 照明配电系统设计    17
3.5.1 照明配电系统设计原则    17
3.5.2 本工程照明配电系统方案    17
3.6 照明负荷计算及设备选择    18
3.6.1 各用电设备功率和功率因素    18
3.6.2 需要系数法确定计算负荷    18
第四章 插座和动力系统设计    35
4.1 动力设备的配电    35
4.2 动力设备的控制    35

[资料来源：http://www.THINK58.com]

4.3动力设备的负荷计算    37
第五章 建筑物防雷接地系统设计    55
5.1 防雷系统设计    55
5.1.1 建筑物的防雷    55
5.1.2 本工程做法    56
5.2 接地与安全    56
结语    58
参考文献    59
致 谢    60
