集美某科研设计楼电气设计(附CAD电气施工图)

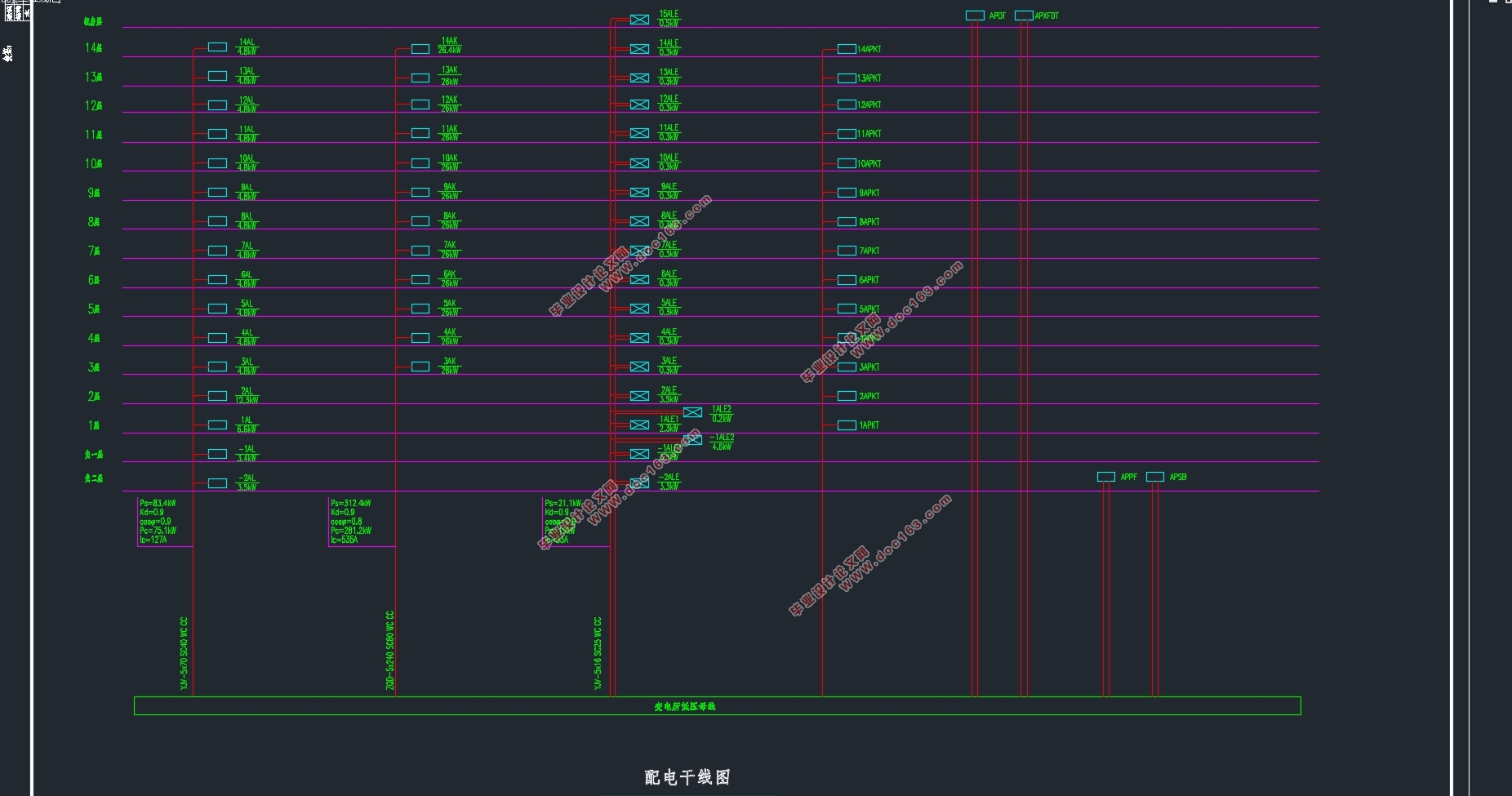

集美某科研设计楼电气设计(附CAD电气施工图)(开题报告,论文12000字,CAD图纸39张)
摘  要
本建筑为科研办公楼，总高度为59.3m，占地面积5343m2，建筑总面积为22007.83m2，为一类高层建筑，耐火等级为一级。
本设计包括：电气照明系统、火灾报警及其联动控制系统、安全防范系统、综合布线系统和防雷与接地设计。
电气照明系统包括灯具的选择与布置、照明的配电与控制方式。办公区灯具选用三管隔栅灯，控制方式采用回路总开关控制；展厅选用筒灯，回路总开关控制；地下车库选用单管荧光灯，回路总开关控制。
火灾报警及其联动控制系统包括火灾自动报警与消防联动控制系统，采用集中报警方式，选用感烟火灾探测器，消防联动系统采用总线制联动控制器，有手、自动切换功能。
安全防范系统包括视频安防监控系统与出入口控制系统，监控中心设在一层消防控制室内，主要出入口、消防控制室和机房的监控选用带云台的球形摄像机，其余场所选用固定式彩色摄像机，出入口控制采用读卡器方式，采用MIFARE技术的智能型读卡器，实现一卡通功能。
综合布线系统包括工作区子系统、配线子系统、干线子系统、设备间子系统和管理子系统，采用模块化设计，干线电缆采用6芯多模光纤和三类50对大对数电缆，信息点布置采用多用户信息插座。

防雷与接地设计采用接闪网，利用柱内主筋做引下线，共7处，水平接地体选用镀锌扁钢。
关键词：照明  火灾报警  安全防范  综合布线  防雷接地
Electrical design of a research and design building in Jimei
ABSTRACT
This building is scientific research office building. The total height is 59.3m. Covers an area of 5343m2. The total construction area is 22007.83m2. For a high rise building. Fire resistance rating for the first grade.
This design includes: electrical lighting system, fire alarm and linkage control system, security system, integrated wiring system and lightning protection and grounding design.
Electric lighting system includes the choice of lighting and layout, power distribution and control lighting. Office area lighting selected three grille lights, the control mode using the main switch control circuit; hall selection downlights, total switch control circuit; underground garage use a single fluorescent tube, the main switch control circuit.
Security systems, including video security monitoring systems and access control systems, monitoring center is located on the first floor the fire control room, main entrance, the fire control room and the engine room monitoring selection PTZ dome cameras, the choice of remaining places fixed color cameras, entrance control using the card reader mode, using MIFARE technology smart card reader to achieve card functions.
Cabling system including inter-work area subsystem, subsystem wiring, trunk subsystem, equipment, subsystems and management subsystems, modular design, using the trunk cable 12 core multimode fiber and three 50 pairs of large number of cables, information dots arranged in a multi-user information outlet.
Lightning protection and grounding design using lightning network, use the column reinforcement do drop, a total of 7, the level of grounding choose galvanized flat steel.
Key Words:lighting;Fire Alarm;safety precaution;Integrated wiring;Lightning protection and grounding [资料来源：http://THINK58.com]


1.1工程概况
本次设计为集美某科研设计楼的电气设计。建筑物总高度为59.3m，为一类高层建筑，耐火等级为一级，占地面积5343m2，建筑总面积为22007.83m2。地下二层层高5.2m，地下一层层高5.4m，地上一层层高5.2m，地上二层至十四层层高均为3.8m，屋顶机房层层高4.1m。其中地下两层均为地下车库，地上一层为科研展示大厅与非机动车停车库，地上二层为科研展示区域，地上三层至十四层为科研设计办公室。
1.2设计思路
本次设计涉及到电气照明系统、火灾报警及其联动控制系统、安全防范系统以及综合布线系统的设计，图纸内容包括图纸目录、设计及施工说明、相关系统图、各层电气及弱电平面图和主要设备表。
1.2.1电气照明系统
电气照明系统的设计必须遵循国家现行的照明规范《建筑照明设计标准》GB50034-2013及其他相关规范中的规定，设计原则包括安全、经济、舒适和实用。
在进行正常照明灯具的选型时，应满足显色性、启动时间等要求，并应根据光源、灯具及镇流器等的效率或效能、寿命等在进行综合技术经济分析比较后确定。
应急照明方面，除消防控制室等特殊场所，应急照明照度不应低于该场所一般照明照度标准值的10%。应急照明灯具应使用双电源供电，正常情况下使用常用电源供电，而在常用电源故障或停电时，备用电源应能自动投入使用。同时，双电源切换箱采用电气和机械联锁方式，以保证两路电源不能同时供电。
疏散照明一般设置在楼梯间、走道、地下停车场以及人员密集的展厅内。另外，在各安全出口处还应设置安全出口标志。疏散指示与安全出口标志灯具都应自带蓄电池，以保证电源故障时仍能独立工作。
1.2.2火灾报警及其联动控制系统
火灾报警及其联动控制系统包括火灾自动报警系统、消防应急广播系统、消防联动控制系统等子系统，设计时必须遵循国家现行规范《火灾自动报警系统设计规范》GB50116-2013及其他相关规范中的规定。
火灾自动报警除了报警之外，还需要能够联动自动消防设备，采用集中报警系统。需要火灾自动报警系统联动控制的消防设备，其联动触发信号采用两个独立的报警触发装置报警信号的“与”逻辑组合。
1.2.3安全防范系统
安全防范系统包括视频安防监控系统、出入口控制系统以及入侵报警系统等子系统，设计时必须遵循国家现行规范《安全防范工程技术规范》GB50348-2004及其他相关规范中的规定。
安全防范系统设计的原则是先进、可靠、经济、适用、配套。对系统进行管理和监控的安全管理系统由多媒体计算机及相应的应用软件构成，对应用软件的要求包括：1.先进、成熟；2.使用简体中文图形界面；3.操作过程中不出现死机。当任一系统发生故障时，各子系统应仍能正常运行。 [来源：http://think58.com]
1.2.4综合布线系统
综合布线系统设计时必须遵循国家现行规范《综合布线系统工程设计规范》GB50311-2007及其他相关规范中的规定。
综合布线系统为开放式网络拓扑结构，能支持语音、数据、图像、多媒体业务等信息的传递。
1.2.5防雷与接地
防雷接地设计时必须遵循《建筑物防雷设计规范》GB50057-2010中的规定。本建筑为三类防雷建筑，防护措施采用接闪网形式，引下线沿建筑四周均匀布置。
