水厂35KV总降压变电所电气工程设计(附CAD图)

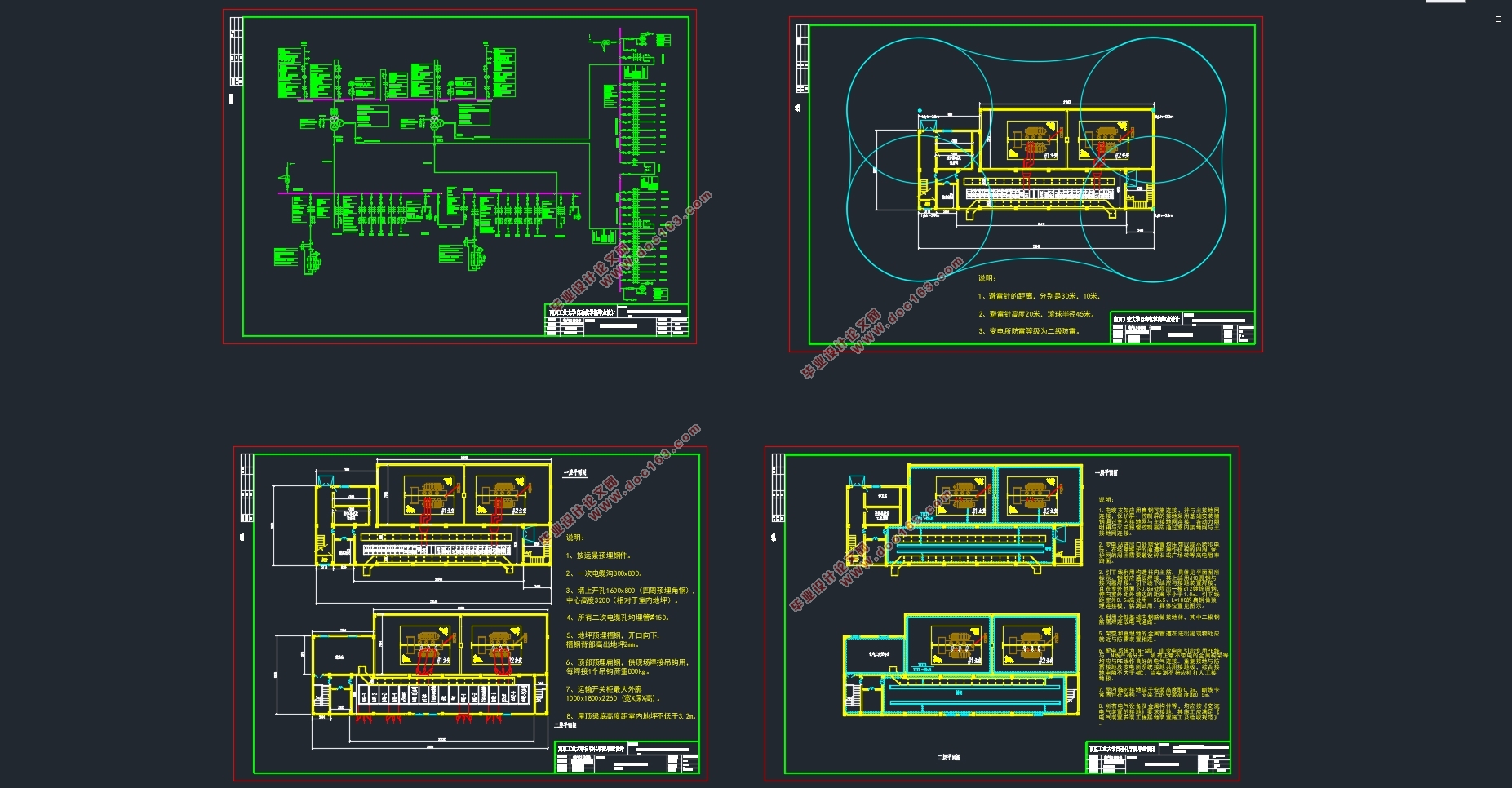

水厂35KV总降压变电所电气工程设计(附CAD图)(开题报告,论文说明书13000字,CAD图4张)
摘要
按照毕业设计任务书的主要要求，本次设计为水厂35kV变电站电气主接线的初步设计，并绘制电气主接线图。本次设计的变电站预计安装两台三绕组的主变压器，站内主接线分为35千伏、10千伏和0.4千伏三个电压等级。35千伏、10千伏和0.4千伏三个电压等级均采用单母线分段的接线。
本次设计中进行了电气主接线的设计、短路电流计算、主要电气设备选择及校验（包括断路器、隔离开关、电流互感器、电压互感器、母线、熔断器等）、各电压等级配电装置设计。
本设计以《35变电所设计规范》、《供配电系统设计规范》、《35高压配电装置设计规范》规范规程为依据，设计的内容符合国家有关经济技术政策，所选设备全部为国家推荐的新型产品，技术先进、运行可靠、经济合理。
关键词：降压变电站；电气主接线；变压器； 设备选型； 无功补偿
Abstract
From the guide of engineering design assignment, we have to design primary power-system of 35kV substation and draw main electrical one-line diagram. There are two main transformer in the substation in which main electrical connection can be divided into three voltage grades: 35kV, 10kV with 0.4kV.It deposits sectionalized single bus bar scheme per grade. [版权所有：http://think58.com]
There is also a design for main electrical connection in this engineering, the calculation for short-circuit electric current, the selection of electrical device and calibration (including circuit breaker, isolator, current transformer, potential transformer ,bus bar etc.) and the design for distribution installation per. voltage grade, direct current system and lightning protection is also included
Keywords:transformer substation; electrical main wiring; transformer; equipment type selection; reactive-load compensation

原始资料简介
1.3.1本设计概论
浙江省丽水市自来水厂。
浙江省丽水市自来水厂位于瓯江。水厂工程规模为15 X lO4 t／d。征地面积约12．52 hm2，围墙内总占地面积约12．2 hm2。水厂的处理工艺采用接触氧化生物预处理+加强常规处理+臭氧活性炭深度处理的组合工艺。


目录
摘要    I
Abstract    II
第一章 概论    1
1.1变电所简介    1
1.1.1 变电所的作用    1
1.2.1变电所基本原理    1
1.2.2 35KV变电所的强制性条文。    2
1.2.3变配电所所址的选择规范。    2
1.3原始资料简介    3
1.3.1本设计概论    3
第二章 电气主接线的设计    1
2.1电气主接线设计的基本要求：    1

2.2 主接线方案的比较与拟定    1
第三章 主变压器的确定    4
3.2变电站用变压器的选择    10
第四章 短路电流计算    11
第五章 主要电气设备    4
5.1电器选择的一般要求    17
5.1.1一般原则。    18
5.1.2长期工作条件    18
5.1.3环境条件    21
5.2导体的选择和校验    21
5.2.1  35kV高压母线的选择和校验    21
5.2.2  10.5kV高压母线的选择和校验    23
5.2.3  0.4kV母线的选择和校验    25
5.3 断路器的选择和校验    28
5.3.1 35kV断路器的校验    28
5.3.2 10KV断路器的选择    29
5.3.3 0.4KV断路器的选择    31
5.4 隔离开关选择    32
5.4.1 35kV隔离开关选择    32
5.4.2 10kV隔离开关的选择    33 [资料来源：http://think58.com]
5.5 电压互感器的选择    33
5.5.1 35kV电压互感器的选择    33
5.5.2 10KV电压互感器的选择    34
5.6 电流互感器的选择    35
一次回路额定电压、电流选择：    35
第六章 变电所防雷保护    38
6.1变电所防雷保护及接地装置    38
6.1.1变电所中可能出现大气过电压的种类    38
6.2.1  避雷针的保护计算    39
6.2.2直击雷过电压保护    39
6.2.3雷电载入波的过电压保护    40
6.2.4 防雷接地    41
参考文献：    44 [来源：http://www.think58.com]
