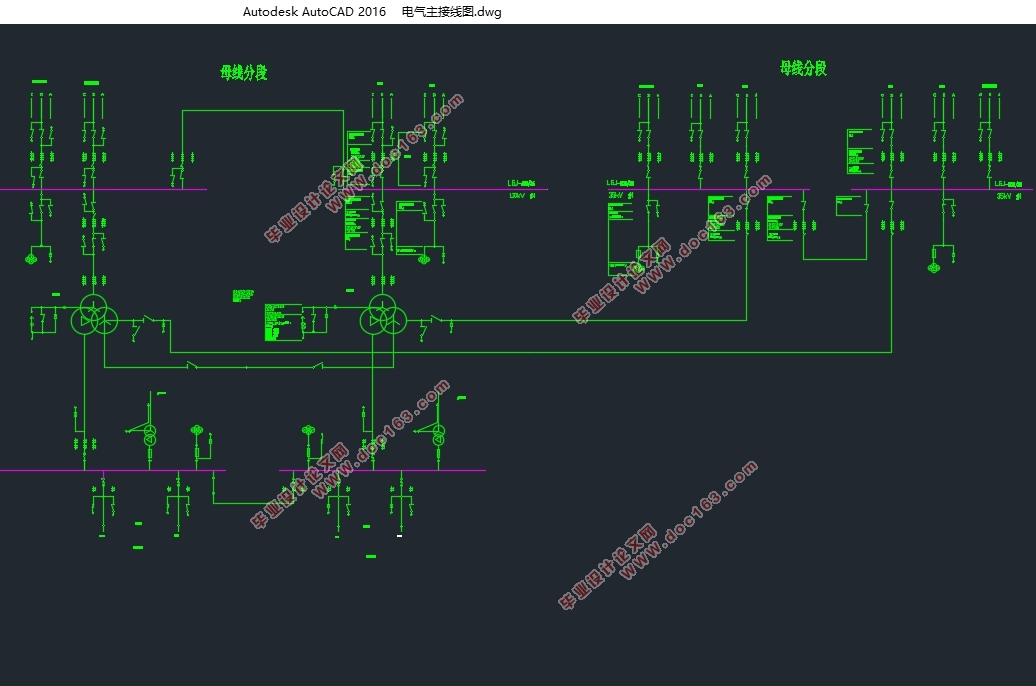

某工业开发区变电所(一台主变)一次部分设计(附CAD主接线图,电气平面布置图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

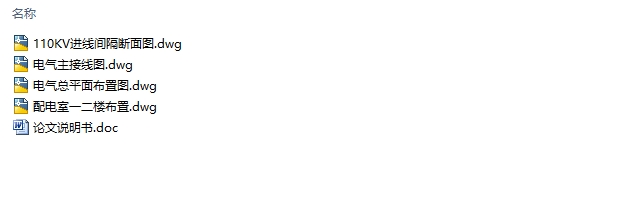

某工业开发区变电所(一台主变)一次部分设计(附CAD主接线图,电气平面布置图)(论文说明书17000字,CAD图4张)
摘  要
本文主要对某工业开发区变电所(一台主变)一次部分进行设计,根据任务书的要求设计的主要内容包括主变选择、电气主接线的拟定、短路计算、电气设备选择、配电装置的规划、继电保护和自动装置的规划以及防雷保护的规划等主要工作。本文中对主变的选择、电气主接线的拟定、配电装置的规划、继电保护和自动装置的规划进行了详细的说明,特别是对主变继电保护的规划、动作原理等内容进行了深入的研究和思考。本文重点的计算部分包括短路计算、设备的选择校验计算、和避雷针的保护范围计算等部分。其中短路计算包括对称短路计算和不对称短路计算两部分,分别应用了计算曲线和正序等效原则;防雷计算中采用了等针高的计算方式。本次设计既满足了电力系统的安全、经济、可靠、环保的基本要求,又重视了电力系统的长期规划长远的发展,注重了解和应用电力系统的新技术新设备,变电所进行设计,是一次较为综合性的实践过程。是对以往所学专业知识的系统总结和提高。本设计属于变电所电气部分初步设计,能够基本满足任务书和毕业论文的总体要求。
关键词:变电所  电气系统  短路计算  电气设备 [来源:http://think58.com]

Industrial Development Zone Substation (a main transformer) once a part of the design
Abstract
This paper focuses on industrial development zone substation (a main transformer) once a part of the design, the design according to the requirements of the mission statement of the main contents include the main transformer selection, elaboration of main electrical wiring, short circuit calculations, electrical equipment selection, power distribution unit planning, relay protection and automatic devices for lightning protection planning and planning major work. Article on the choice of the main transformer, main electrical wiring in the formulation, planning of power distribution equipment, relay protection and automatic device for a detailed description of planning, especially for the main transformer protection planning, operation principle and other content in-depth study and reflection. This article focuses on the calculation section includes short circuit calculation, equipment selection checksum calculation, and calculation of lightning protection and other parts. Where short circuit calculations include symmetrical and asymmetrical short circuit calculation calculation of two parts, namely the application of the calculated curve and the positive sequence equivalence principle; lightning calculation, the other pin high is calculated. This design not only meet the power system security, economic, reliable, environmentally friendly basic requirements, but also to the long-term planning of the power system long-term development, focusing on understanding and application of new technologies and power systems equipment, substation design, is a more comprehensive process of practice. Is the expertise learned in the past systematically summarized and improve. This design is part of the preliminary design of the electrical substation, can basically meet the overall mission statement and thesis requirements.

[资料来源:THINK58.com]

Key Words: Substation; Electrical Systems; Short-circuit calculation; Electrical Equipment

1.3.1  本设计概论
本设计研究的是某工业开发区变电站一次部分初步设计,本站是110KV/35KV/10KV降压变电所,终端变电站电压等级为110KV,110KV有两回路进线,且输电线路较长,采用单母线分段接线;35KV有6回出线,采用单母线分段接线;10KV有12回路出线,采用单母线分段接线。该变电站有2台主变压器,分为三个电压等级。
本次设计中进行了短路电流计算,主要设备选择及校验(包括断路器、隔离开关、电流互感器、电压互感器、母线等),并同时对所用电、防雷保护、主变保护等进行了初步设计。
1.3.2  环境条件
1)温度条件:
历年年平均气温                   15.5。C
极端最高气温                     41.5。C
极端最低气温                     -4.4。C
[资料来源:http://www.THINK58.com]

最热月平均气温                   28.7。C(8月)
最冷月平均气温                   1.2。C(一月)
2)降水量
历年平均降水量                   1019.5mm
历年最大年降水量                 1563.8mm
历年最大月降水量                 731.2mm
历年最大日降水量                 380.2mm
3)风向、风速
历年年平均风速                   2.8m/s
历年全年主导风向ESE频率         10%
[资料来源:www.THINK58.com]

4)海拔                           12.5m
  [来源:http://www.think58.com]
