南京市鼓楼区某经济适用住房社区服务及变电所电气设计(附CAD图)

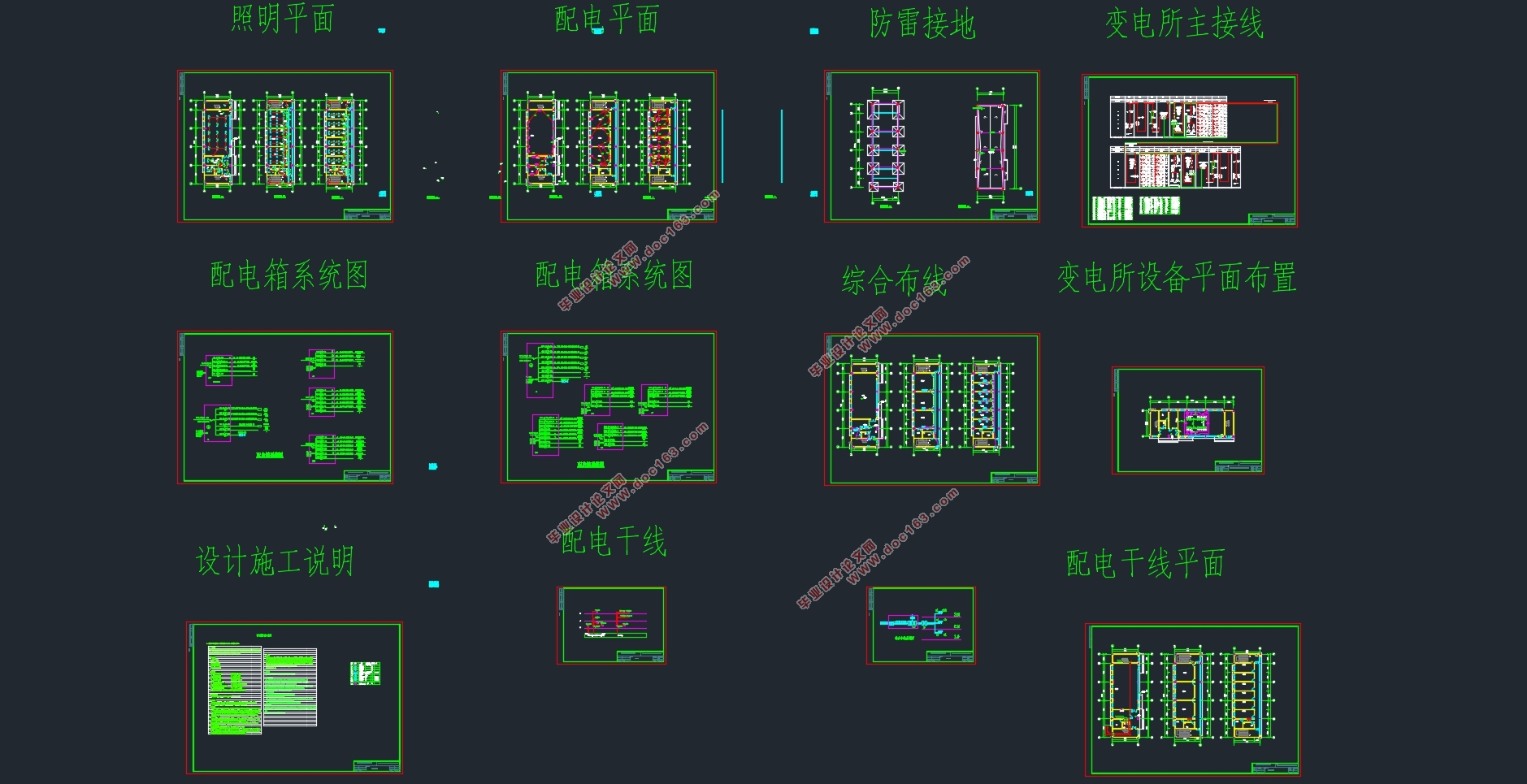

南京市鼓楼区某经济适用住房社区服务及变电所电气设计(附CAD图)(论文说明书13000字,CAD图11张)
摘要
本设计为社区服务及2#变电所的设计，主要内容包括供配电系统设计、照明系统设计、动力设计、防雷、接地及等电位联接设计。高压进线采用两路10kV进线，选用两台SCB10-1000kVA变压器，低压侧母联。考虑到供电的可靠性和经济性等众多因素，低压配电采用树干式与放射式相接合的方式。动力系统由低压侧出线柜直接出线，重要的动力设备和消防设备均采用双回路供电。照明系统中一般办公室照明选用T5节能高效荧光灯，其他照明选用吸顶灯。在人员密集的疏散通道设计疏散照明。本建筑物的防雷等级为三类，屋顶防雷采用避雷网格，建筑物利用钢筋混凝土屋面板、梁、柱和基础的钢筋作为接闪器、引下线和接地装置。
关键字：照明  防雷 动力 变电所设计
The Design of Electric System of Jin Fan Bei Yuan Low-costing House--10 community service And 2# substation
Abstract
This design for the community service and 2 # the design of the substation, the main content includes the power supply and distribution system design, lighting system design, dynamic design, lightning protection and grounding and equipotential connection design.10 kv high voltage into the line by using two road into a line, chooses two SCB10-1000 kva transformer, low voltage side bus coupler.Considering many factors, such as power supply reliability and economy of low voltage power distribution using trunk type and radial phase conjugation.Power system by the low voltage side outlet ark directly to qualify, the important power equipment and fire fighting equipment adopts double circuit power supply.In general office lighting lighting system USES T5 energy-saving efficient fluorescent lamp, other lighting choose to absorb dome light.In the crowded evacuation passageway evacuation lighting design.The lightning protection level of the building for the three categories, roof lightning protection USES the lightning protection grid, building using reinforced concrete roof slab, beam, column and foundation reinforcement as ShanQi, down lead and grounding device.

[资料来源：www.THINK58.com]

Keywords：the power supply system，electrical lighting system ，lightning protection system，The substation design

工程概述
工程概况：本工程为南京市鼓楼区在建的经济保障房地块项目，由地上10栋建筑、地下1层建筑组成，总建筑面积100272.84m2。本次设计内容为其中的第10栋社区服务及2#临街变电所电气设计，该建筑为地上3层、1层主要为2#临街变电所，2、3层为社区物业管理用房，建筑面积898.43m2，建筑高度13.15m。
1.2设计概述
本次设计对象是第10栋社区服务及2#临街变电所。设计内容：
（1）照明设计：根据照明设计标准选择照度取值及单位面积功率，选择合适的照明光源和灯具；根据照度标准确定每个房间（或场所）的照明器数及其布置；确定照明设备的控制方法和器件；确定照明配电系统。
（2）动力设计：根据设备容量的大小、供电可靠性的要求的高低，结合电源情况、设备位置、并注意接线简单、操作维护安全等因素综合考虑来确定其配电方式。
（3）防雷接地：根据建筑状况及工艺要求进行接地。
（4）变电所设计：根据《10kv及以下变电所设计规范》GB500053-94相关要求进行设计。
工程的配电系统：
（1）配电电源采用50Hz,220/380V,带电导体系统型式为三相四线制,系统接地形式采用TN-S系统,配电方式采用树干式配电。 [资料来源：http://THINK58.com]
（2）负荷分级：一般负荷为三级负荷；应急照明等消防负荷为二级负荷。
（3）应急电源及配电：双回路由本建筑变电站内不同变压器的低压出线回路提供；应急照明灯具均自带蓄电池，蓄电池放电时间不少于120分钟。


目录
摘要    I
ABSTRACT    II
第一章 系统概述    1
 1.1工程概述    1
 1.2设计概述    1
第二章 照明系统    2 [资料来源：http://think58.com]
 2.1照明计算    2
 2.1.1照明设计标准    5
 2.1.2照度计算    5
    2.2 照明负荷计算    10
       2.2.1 照明配电系统设计原则    10
第三章 动力系统    13
3.1按需要系数法确定计算负荷    13
3.2 线路电压损失较验    18
3.3 本工程配电系统说明    19
第四章 防雷接地系统    21
4.1防雷等级的确定    21
4.2 本工程做法    21
第五章 变电所设计    23
5.1 变电所分类    23
5.1.2变电所的位置选择    23
5.2 变电所主接线的确定    23
5.2.1供电电源    23
5.2.2高压电气主接线    24
5.2.3低压电气主接线    24
5.3 变压器的选择    24
 5.3.1变压器容量的确定    24

 5.4电容补偿计算    28
 5.5变电所一次设备的选择与校验    30
 5.6配电线路低压断路器选择性校验    33
参考文献    38
致谢    39
