基于PLC 在污水处理控制系统中的设计

来源:  资料编号:TH206810216  文件类型:  资料等级: %D7%CA%C1%CF%B1%E0%BA%C5%A3%BATH206810216
以下是大纲或介绍,如需要完整的资料请购买.
提示:本资料已审核过,内容严格保密,格式标准,质量保证.
1.无需注册,购买下载后即可获取该完整资料.
2.本站提供下载链接或联系客服发送资料.

基于PLC 在污水处理控制系统中的设计(毕业论文15000字,cad图纸10张合一)
摘  要:随着中国经济的发展和人民生活水平的逐步提高,必然对环境质量出更高的要求,本设计根据污水处理流程进行 PLC编程,实现机械自动化。该系统工艺优势明显,具有较高的可靠性。利于实现紧凑的模块布置,还能节省占地,减少污泥的回流量,达到节能的效果。
关键词:污水处理;自动化;PLC

Desing of Control System in Sewage Disposal Based on PLC
Abstract:With the development of China's economy and the improvement of people’s living standars,it is certain that more requirements for environment must be put forward.The design based on automation.The advantage of the system are apparent,with higher credibility.It is benficial to make the tight layout of model come ture,save space,and to reduce the refluence of sludge,in order to achieve the effect of energy-saving.
Key words: Sewage disposal;Automation;PLC

设备控制原理
该控制系统中所有设备都具有自动或手动功能。当设备处于自动工作方式下时,所有设备按PLC 程序中设定的时间间隔工作。
在值班室设有一个PLC控制箱,负责对所控设备状态监控及有关模拟量的采集工作。PLC 将采集SBR池内液位、总水量参数作为控制。
模拟显示屏可以直接地了解格栅除污机、水泵、空气阀门、滗水器、剩余污泥池、脱水机等主要设备的工作状态。
(1)    两台粗栅排污机,由时间间隔来控制其开或者停。一般开10分钟,停1小时。
(2)    两台水泵,由浮球控制。当集水池处于低水位时,关闭所有泵,当水位较高时,开一台水泵;当水位高时,开两台泵;当水位很高时,发报警信号。
(3)    两台细格栅由时间控制其开或停。一般开10分钟,停1小时。
(4)    当有一台细格栅工作时,皮带运输机滞后10秒开机。

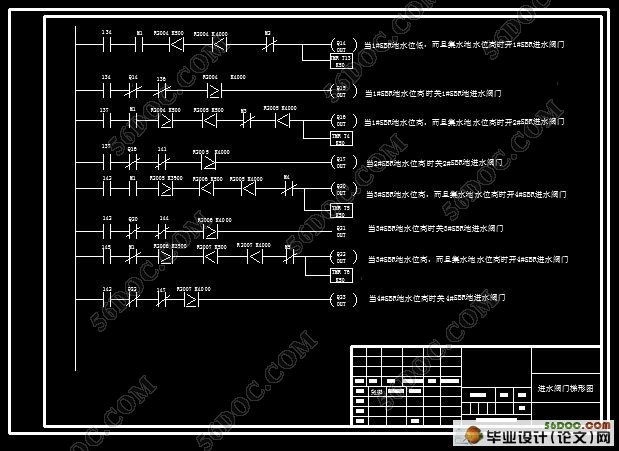

(5)    SBR池内进水阀门依次开启,当1号池水位升到一定液位后关闭阀门,然后开2号进水阀门,2号池水位升到一定液位后关阀门,然后开3号阀门,依次类推。
(6)    进水阀门关闭后,空气阀门开启,潜水搅拌器和回流污泥泵同时开启。曝气3小时后关闭空气阀,潜水搅拌器和回流污泥泵液随之关闭。
(7)    空气阀门关闭1小时后,滗水器开始运行,当SBR液位下降到一定液位后停止运行。

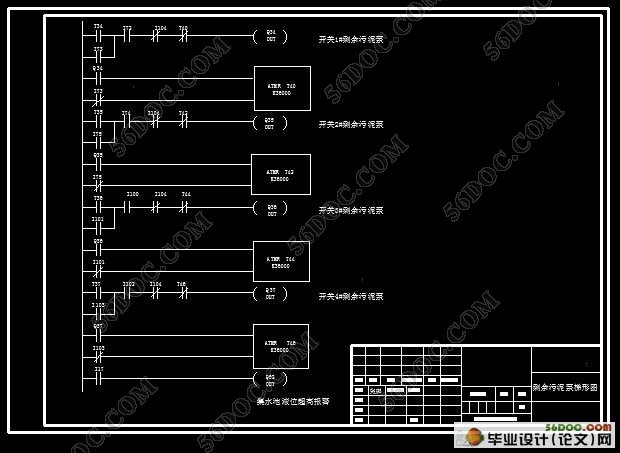

(8)    剩余污泥泵在滗水器停止运行后开始运行,排泥至储泥池。储泥池液位达到高液位或者1小时后停止运行。
(9)    当开启1个空气阀门时,开启一台鼓风机,当开启2个或3个空气阀门时,开两台鼓风机。
(10)    脱水机按水处理工艺要求工作


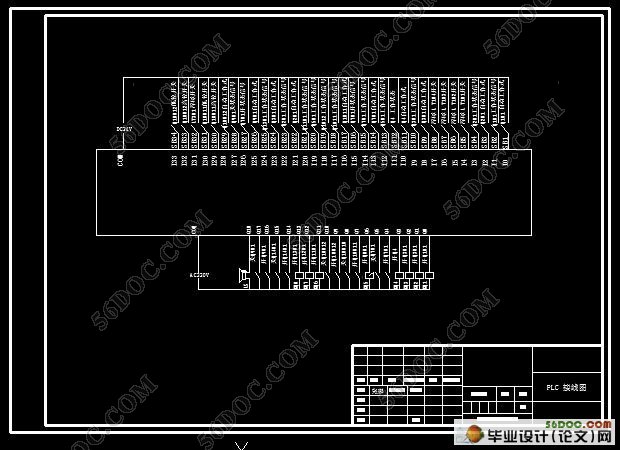

基于PLC 在污水处理控制系统中的设计
基于PLC 在污水处理控制系统中的设计
基于PLC 在污水处理控制系统中的设计
基于PLC 在污水处理控制系统中的设计


目   录
摘  要    1
关键词    1
1 前言    1
1.1研究的目的及意义    2
1.2 国内外现状    2
2.1 方案的对比    3
2.2 设备控制原理    5
3硬件的设计    7
3.1 PLC选型    7

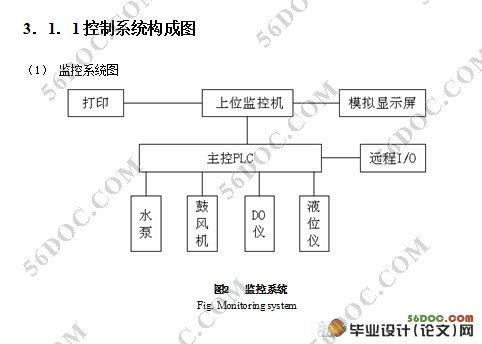

3.1.1控制系统构成图    7
3.1.2 远程I/O框架配置图    8
3.1.3模块功能概述    8
3.2流程图和时序图﹑构成和相关设置    9
3.2.1程序的流程图和时序图    9
3.2.2     I/O对应的内部寄存器地址    11
4软件的设计    12
4.1 系统资源的分配    12
4.2源程序    23
4.2.1主程序    23
4.2.2 远程I/O程序    47
4.2.3.模拟量输入程序    50
5 污水处理的通信网络    54
6 结束语    55
参考文献:    55
致  谢    56
