基于PLC的二维数控实验台的设计(附cad接口图,梯形图,装配图)

来源:  资料编号:TH206770216  文件类型:  资料等级: %D7%CA%C1%CF%B1%E0%BA%C5%A3%BATH206770216
以下是大纲或介绍,如需要完整的资料请购买.
提示:本资料已审核过,内容严格保密,格式标准,质量保证.
1.无需注册,购买下载后即可获取该完整资料.
2.本站提供下载链接或联系客服发送资料.

基于PLC的二维数控实验台的设计(附cad接口图,梯形图,装配图)(含任务书,开题报告,毕业论文23000字,cad图纸)
[摘要]
    本论文课题是基于PLC的二维数控实验台的设计与实现,目的是为了了解二维数控实验台的设计方法和特点,以及如何用PLC控制数控实验台的动作,将所学到的理论知识运用到实际设计之中,理论和实践相结合。
    本文首先通过对怎样用PLC控制数控实验台的介绍加深人们对PLC控制的了解。然后对实验台进行分析,最终确定PLC对数控实验台的速度与位移的控制。
  在对实验台机械结构进行设计的过程中,主要对滚珠丝杠螺母副和电机进行了计算、选型、校核,确保了机械传动部件的精度和刚度,使之满足系统的要求:通过计算,选择了步进电机驱动。
    实验台有极限位置限位,当实验台运行过极限位置时,应将主控电路切断。运动控制分自动和手动两种,自动和手动的转换,由操作面板上进行设置。不论是手动还是自动,开始运行时首先启动电机,同时接通I/O回路电源。如遇到意外,可按急停按钮,停止电机,同时切断回路电源。
  [关键字]
  PLC控制,二维数控实验台

PLC-based two-dimensional test-bed CNC Design and Implementation
  【Abstract】 In this paper, the subject is based on the PLC of the two-dimensional test-bed CNC Design and Implementation, In order to understand the purpose of test-bed two-dimensional numerical control design method and characteristics of, PLC control, as well as how to test the action of NC, Learned to use the theoretical knowledge to practical design, combination of theory and practice.
In this paper, through the PLC to control how the introduction of NC test-bed to deepen people's understanding of PLC control. And then an analysis of the test-bed, CNC PLC to finalize the test-bed for the speed and displacement control.
In the mechanical structure of the experimental design process, Vice-principal of the ball screw and motor calculated, selection, checking to ensure the accuracy of mechanical transmission components and stiffness, So as to meet the system requirements: through the calculation, select the stepper motor driver.
There is a limit on the location of test-bed limit, When the test-bed run-off limit, the control circuit should be cut off. Motion control of two sub-automatic and manual, automatic and manual conversion, carried out by the operator panel settings. Whether manually or automatically, First of all, start at the beginning of operation of motors, At the same time to connect I / O circuit power. In case of accident, Stop button can stop the motor, at the same time cut off the power circuit.
【Key words】 PLC control    CNC two-dimensional test-bed

设计任务的介绍

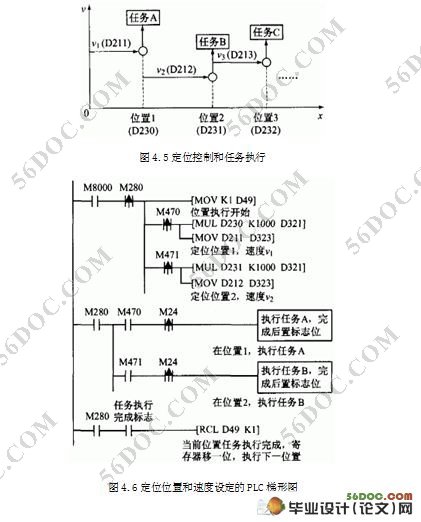

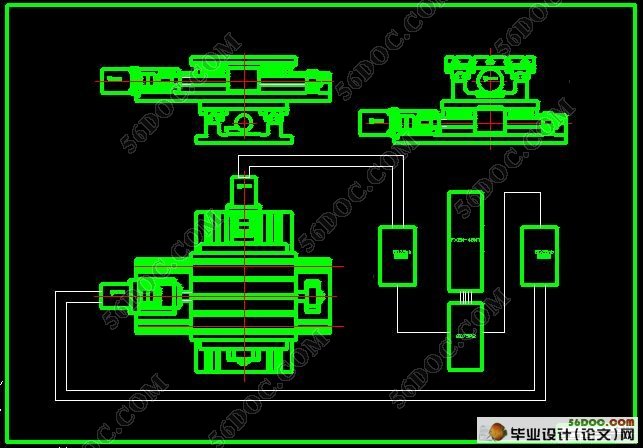

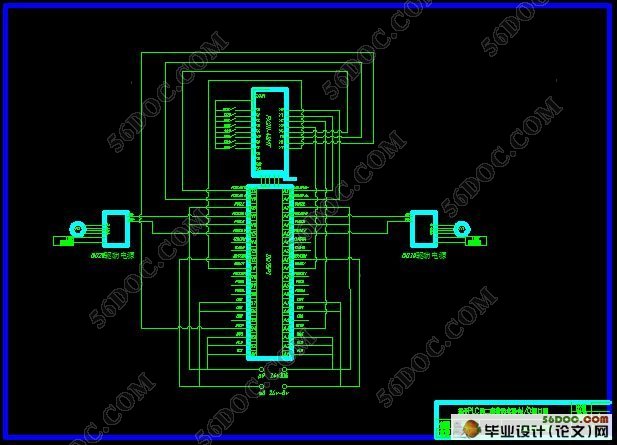

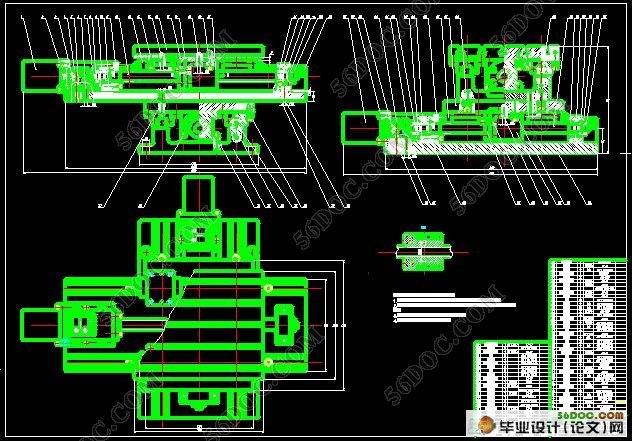

本次毕业设计的题目是设计一个基于PLC控制的二维数控实验台的实验装置,开发有关PLC控制数控实验台的实验,并能有相关装置完成控制动作,可以检查实验设计的正确性,又因为具有仿真效果使其更贴近工程实际。绘制总体布局图和机械部分的装配图,并完成相关的I/0接线图以及梯形图。
由于本次是设计一个二维数控工作台,既是一个仿真设计实验,不能按实际的大小尺寸来设计,只要能符合设计要求,完成所要求的基本动作就能达到目的,也必能对以后PLC控制二维数控工作台产生积极的促进作用。我选择设计基于PLC控制的二维数控实验台,其中要完成的动作是要PLC控制X、Y工作台电动机的正反转,即Y工作台的左移、右移,X工作台的前移、后移,实现两工作台的点动和连续控制。
1.3 PLC实验台的组成
二维数控工作台是许多机电一体化设备的基本部件。基于PLC控制的数控X-Y实验台系统,是为具有两轴联动功能的数控工作台设计,它结构简单,操作方便,控制精度相对较高, 可靠性、稳定性和实用性都很好。如数控车床的纵-横向进刀机构、数控铣床的X-Y工作台、激光加工设备的工作台、电子元件表面贴装设备,特别适合在钻床上,可实现坐标孔系的加工。在小铣床上,可实现二维曲面的加工等。
本设计是基于PLC控制的数控X-Y实验台系统,模块化得X-Y数控工作台,通常由导轨座、移动滑台、工作平台、滚珠丝杠螺母副,以及伺服电动机等部件构成。其中,伺服电动机作为执行元件用来驱动滚珠丝杠,滚珠丝杠的落幕带动滑块和工作平台在导轨上运动,完成工作台在X、Y方向的直线移动。导轨副、滚珠丝杠螺母副和伺服电动机等以标准化,由专门厂家生产,设计时只需要根据工作载荷选取即可。控制系统根据需要,选用标准的PLC进行控制。
