基于PLC的大型广告屏程序设计(含梯形图,外部接线图)

基于PLC的大型广告屏程序设计(含梯形图,外部接线图)(任务书,毕业论文14000字)
摘 要
随着改革的不断深入,社会主义市场经济的不断繁荣和发展,各大中小城市都在进行亮化工程。各企业为宣传自己企业的形象和产品,均采用广告手法之一:霓虹灯广告屏来实现这一目的。当我们夜晚走在大街上,马路两旁各色各样的霓虹灯广告均可以见到,一种是采用霓虹灯管做成的各种形状和多种彩色的灯管,另一种为日光灯管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果。这些灯的亮灭,闪烁时间及流动方向等均可以通过PLC来达到控制的要求。
本文在透彻了解了大型广告屏工作过程的基础上，做出了四种美观的广告屏闪烁方案，以三菱公司的FX2N-80MR型号的PLC为控制器，设计了广告屏的硬件结构图、梯形图和顺序功能图，并编写了相应的软件程序。通过控制霓虹灯的亮灭次序，可以显示出各种华美的图案形状，用霓虹灯做成各种各样的广告屏，达到显著的宣传效果。

关键词：PLC、控制、广告屏

PLC-based programming for large advertising screen
ABSTRACT
Deepening constantly with reforming, constant prosperity and development of socialist market economy, are all brightening the project in a piece of large small and medium-sized cities. An enterprise, in order to propagate the image and products of one's own enterprises, adopt one of the advertising tactics: The large-scale advertisement rejects and realizes this purpose. Walk in street night as us, road both sides all kinds of large-scale advertisement is it may see to reject, the colored light is managed of one kind is various kinds of forms of adopting the neon lamp to in charge of doing and many, another kind is in charge of such the tube or the incandescent lamps as the sunlight,etc. as the light source, mix the large-scale advertising language or the poster to come to get the result of propagating separately. The putting out only of these lights, time of glimmering and flowing in the direction, can reach the demand controlled through PLC.

Based on the thorough understanding of the large advertising screens on the basis of the work process, made four beautiful screen flashing advertising programs to Mitsubishi FX2N-80MR PLC model for the controller design advertising screen hardware structure diagram, ladder Diagrams and software flow chart, and the preparation of the corresponding software program. Through the control of bright neon lights out, can show various colorful pattern with neon lights, make all sorts of advertising screens, significant effect of propaganda.

KEY WORDS: PLC,control,advertisement rejecting

广告屏的设计任务
广告屏是我们日常生活中应用比较广泛的设备，它在控制灯光系统中起着至关重要作用。我们负责设计的广告屏控制系统，原是采用继电器线路控制系统，该系统故障率高，不易维修，另外继电器寿命短，更换元件不方便，综上原因就严重影响了人们的生活，达不到企业所要求的宣传效果，因此对本设备进行自动化控制就非常必要。
对广告屏采用自动化控制时，可选比较先进而又稳定的单片机和PLC控制，但采用单片机控制还要附加配套的集成电路I/O接口，又必须完成大量硬件设计和制作工作，而且单片机的维修对工人的知识水平要求较高，据当前国情，经深思熟虑，我选用经济的PLC控制。 [资料来源：http://THINK58.com]

2.2 控制系统的设计要求
本控制系统用于控制霓虹灯的不同闪烁功能，它能够进行自动的循环闪烁，达到亮化、美观和宣传的目的。用PLC对大型广告屏实现控制，其具体要求如下：
1. 该广告屏由32根霓虹灯管。
2. 这32根灯管可以实现四种不同的闪烁方案。
（1）第一种闪烁方案是32根灯管从左到右依次闪烁，达到一种跳跃的闪烁效果。此闪烁方案中32根灯管的亮灭时序为第一根灯管亮1s后灭，第二根灯管再亮1s后灭，第三根灯管再亮1s后灭，依次亮到第32根灯管亮1s。
（2）第二种闪烁方案是32根灯管先从两端同时闪烁，闪烁至中心后，再从中心向两端闪烁，达到一种波浪的效果。此闪烁方案中32根灯管的亮灭时序为第1根和第32根灯管同时亮1s后灭，第2根和第31根灯管再同时亮1s后灭，依次亮至第16根和第17根灯管亮1s。
（3）第三种闪烁方案是32根灯管中的单数灯管依次亮，亮到第31根灯管时，然后双数灯管从第32根灯管开始倒序依次亮，直到第2根灯管亮，达到一种循序渐进的视觉效果。此闪烁方案中32根灯管的亮灭时序为第1根灯管亮，1s后第3根灯管亮，1s后第5根灯管亮，1s后第7根灯管亮，依次亮至第31根灯管，1s后第32根灯管亮，1s后第30根灯管亮，1s后第28根灯管亮，依次亮至第2根灯管亮。
（4）第四种闪烁方案是32根灯管分为8组，每组4根，8组灯的闪烁规律是从每组灯的第一根开始亮，依次亮至第四根，然后后再依次从第四根灭至第一根。此闪烁方案中32根灯管的亮灭时序为第1根、第5根、第 9根、第13根、第17根、第21根、第 25根、第29根灯管同时亮，1s后第2根、第6根、第 10根、第14根、第18根、第22根、第26根、第30根灯管同时亮，依次亮至第4根、 第8根、第 12根、第16根、第20根、第24根、第28根、第32根灯管亮，然后再反序依次灭。

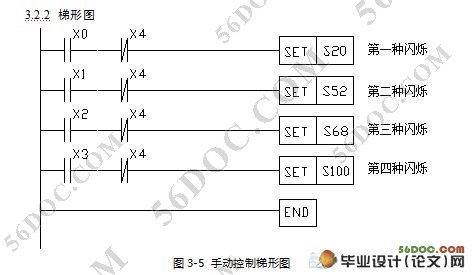

3. 这四种方案各自有启动按钮可以选择任一种方案先闪烁，也可以连续循环闪烁，系统有停止按钮。
4. 每根霓虹灯管的供电电源为220V。
