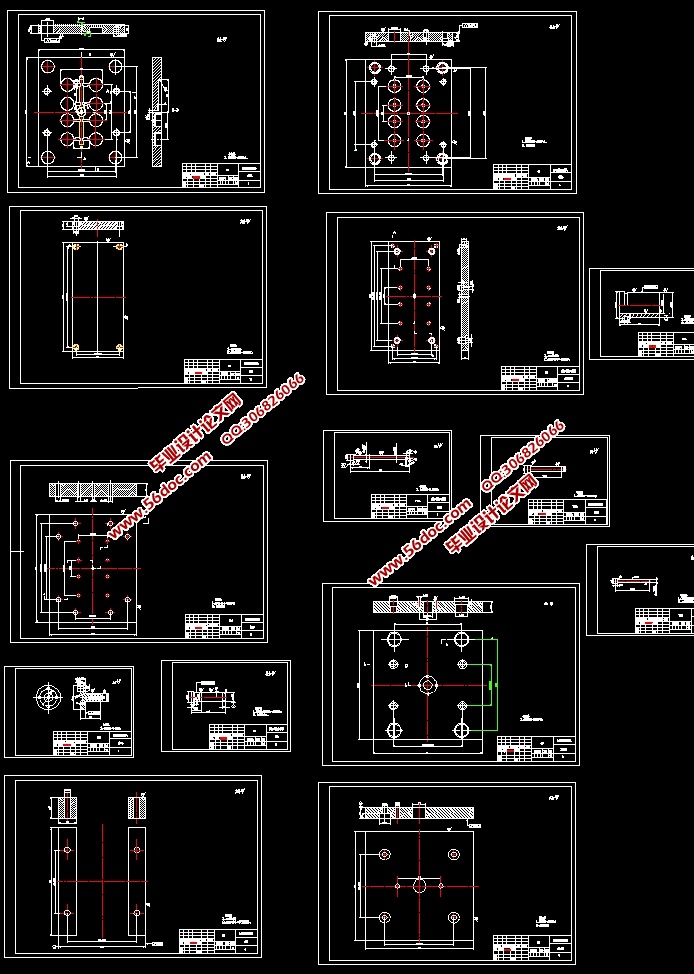

防尘塑料盖模具设计(含CAD零件图装配图)(论文说明书17500字,CAD图纸15张)
摘 要

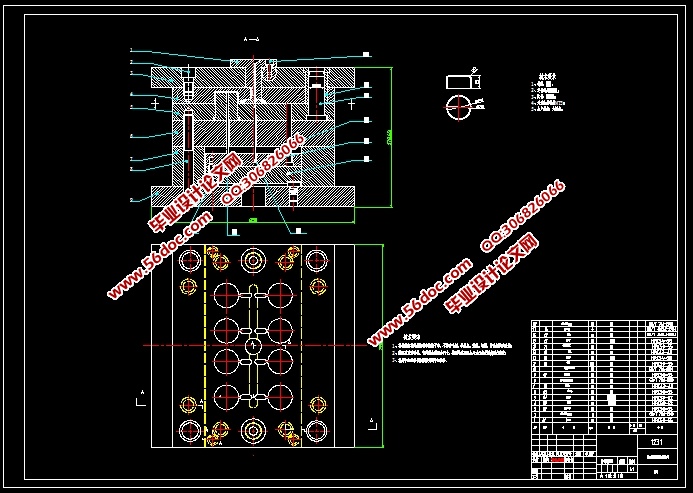

本论文对防尘塑料盖塑件模具设计进行了简要分析,运用塑料模具知识,用注射机对防尘塑料盖进行注塑模具成型。设计过程中主要涉及到以下的内容:计算模具的基本设计参数值、选用注塑设备、设计浇注系统,成型零部件的设计,注射模结构零部件设计,推出杆、脱模结构设计等。本模具为一模八件,用侧浇口进料。最后运用CAD绘制总装图和零件图。此设计的注射模具能实现对防尘塑料盖的成型,从而能作出合理的模具设计。
关键词:防尘塑料盖;一模八件;注塑模具
塑件的工艺分析

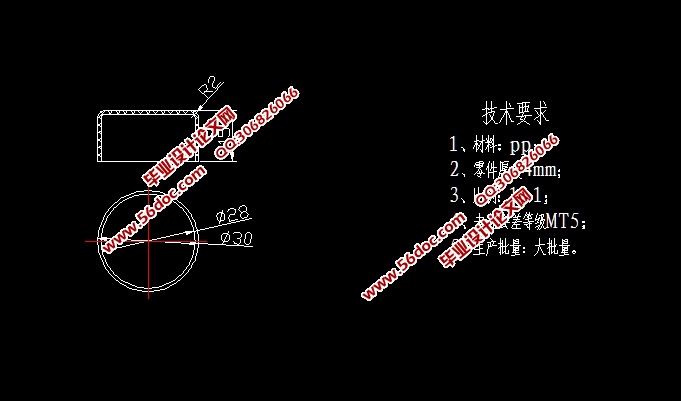

产品名称:防尘塑料盖
产品材料:PP
产品数量:一模八件
技术要求:未注公差IT5

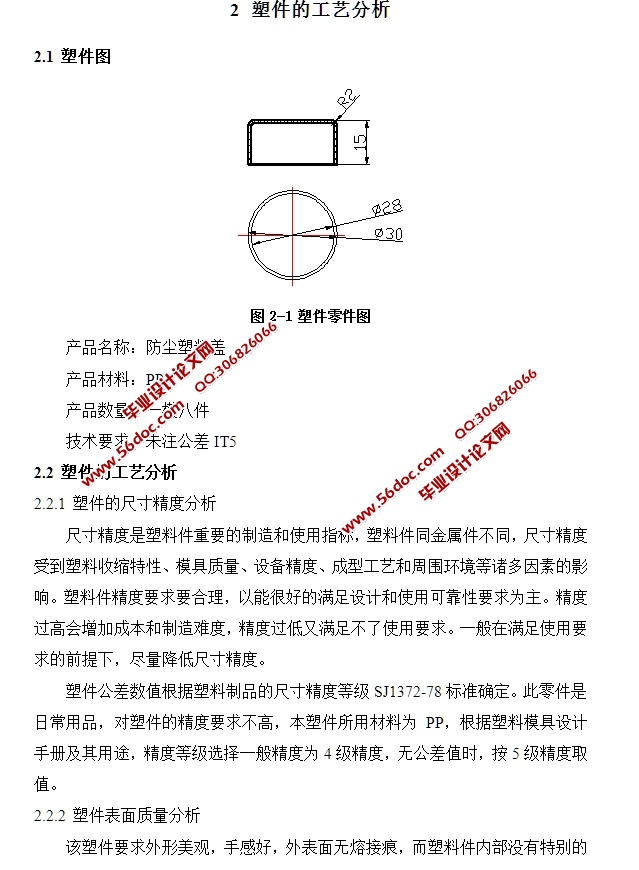

2.2 塑件的工艺分析
2.2.1 塑件的尺寸精度分析
尺寸精度是塑料件重要的制造和使用指标,塑料件同金属件不同,尺寸精度受到塑料收缩特性、模具质量、设备精度、成型工艺和周围环境等诸多因素的影响。塑料件精度要求要合理,以能很好的满足设计和使用可靠性要求为主。精度过高会增加成本和制造难度,精度过低又满足不了使用要求。一般在满足使用要求的前提下,尽量降低尺寸精度。 [资料来源:www.THINK58.com]
塑件公差数值根据塑料制品的尺寸精度等级SJ1372-78标准确定。此零件是日常用品,对塑件的精度要求不高,本塑件所用材料为PP,根据塑料模具设计手册及其用途,精度等级选择一般精度为4级精度,无公差值时,按5级精度取值。
2.2.2 塑件表面质量分析
该塑件要求外形美观,手感好,外表面无熔接痕,而塑料件内部没有特别的表面质量要求,故比较容易实现。经过以上分析可以看出,注射时在工艺参数控制得较好的情况下,零件的成型要求可以得到保证。
2.2.3 脱模斜度分析
该塑件采用的塑料是PP,它的成型收缩率较小(1.0%~2.5%),且塑件结构简单,对型腔的包紧面积也不太大,所以应取较合适的脱模斜度。为保证壁厚的均匀一致,因此取塑料件的内外表面的脱模斜度一致,这里脱模斜度取2º。
2.2.4 计算塑件的体积和质量
计算塑件的体积和质量是为了选取合适的注塑机,提高设备利用率,确定模具型腔数。经计算塑件体积、质量:(PP的密度ρ=0.90 g∕cm3)
体积 V= 2450mm3
质量 M= 2.352 g
