扶梯连接片倒装复合冲压模具设计(含CAD零件图装配图)

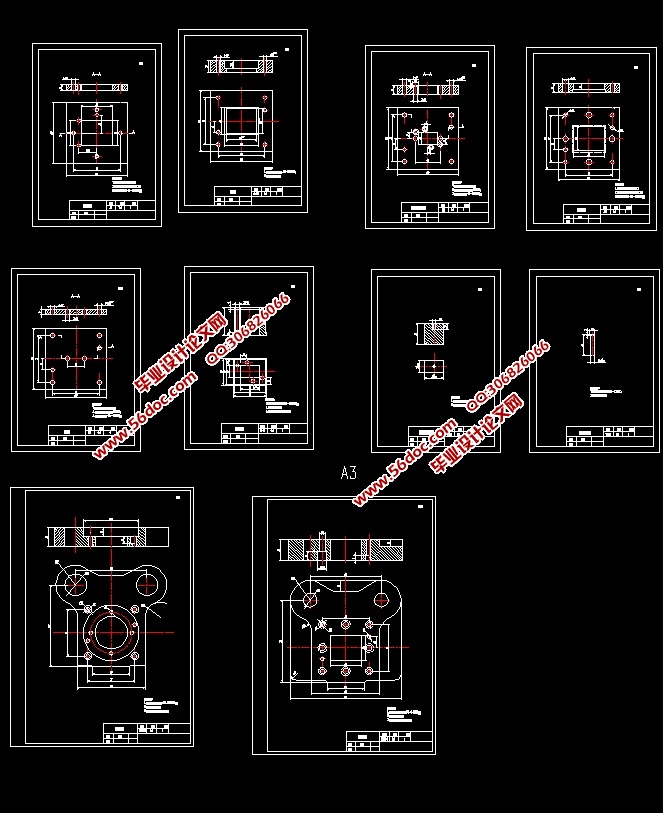

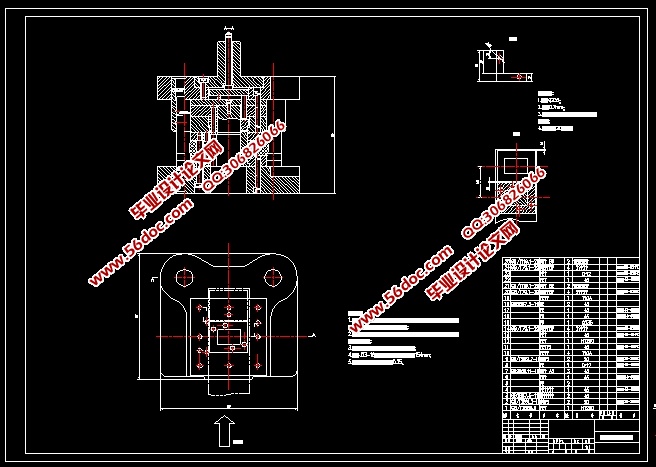

扶梯连接片倒装复合冲压模具设计(含CAD零件图装配图)(论文说明书14300字,CAD图纸11张)
摘   要
本文是对扶梯连接片的冲孔及其落料模具的设计，通过对零件图形的结构和生产工艺性的分析，决定采取冲孔和落料在同一道工序完成的复合模，同时考虑到倒装式复合模的冲孔废料直接由冲孔凸模从凸凹模内孔推下，无顶件装置，结构简单，操作方便，故选用倒装式复合模具。
关键词：冲孔；落料；倒装式；复合模

2 冲压件工艺分析

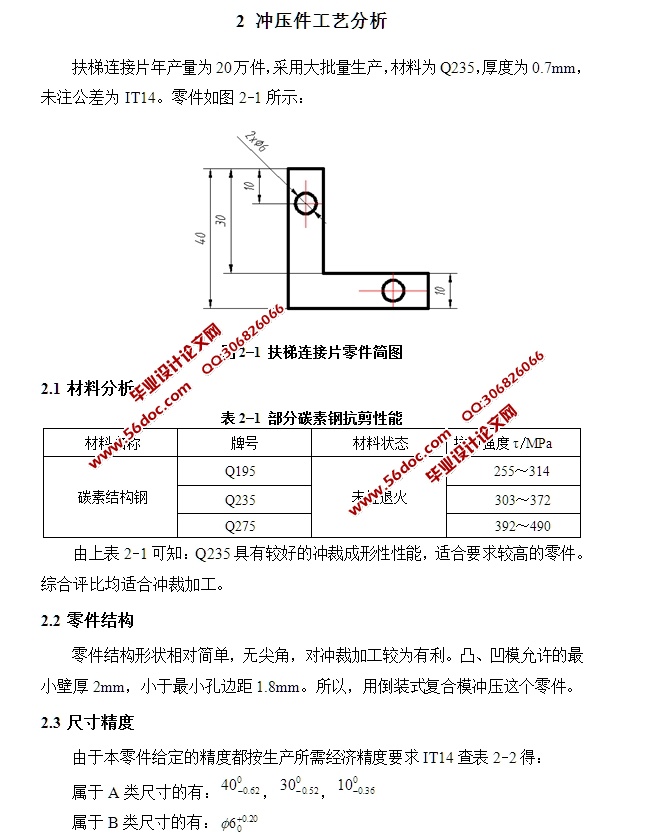

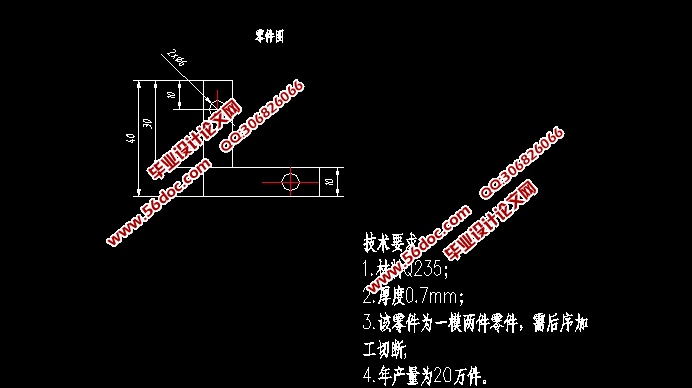

扶梯连接片年产量为20万件，采用大批量生产，材料为Q235，厚度为0.7mm，未注公差为IT14。零件如图2-1所示：
2.1 材料分析
表2-1 部分碳素钢抗剪性能
材料名称    牌号    材料状态    抗剪强度τ/MPa
碳素结构钢      Q195     未经退火       255～314
      Q235        303～372
      Q275        392～490
    由上表2-1可知：Q235具有较好的冲裁成形性性能，适合要求较高的零件。综合评比均适合冲裁加工。 [资料来源：THINK58.com]
2.2 零件结构
零件结构形状相对简单，无尖角，对冲裁加工较为有利。凸、凹模允许的最小壁厚2mm，小于最小孔边距1.8mm。所以，用倒装式复合模冲压这个零件。
  [资料来源：http://think58.com]
