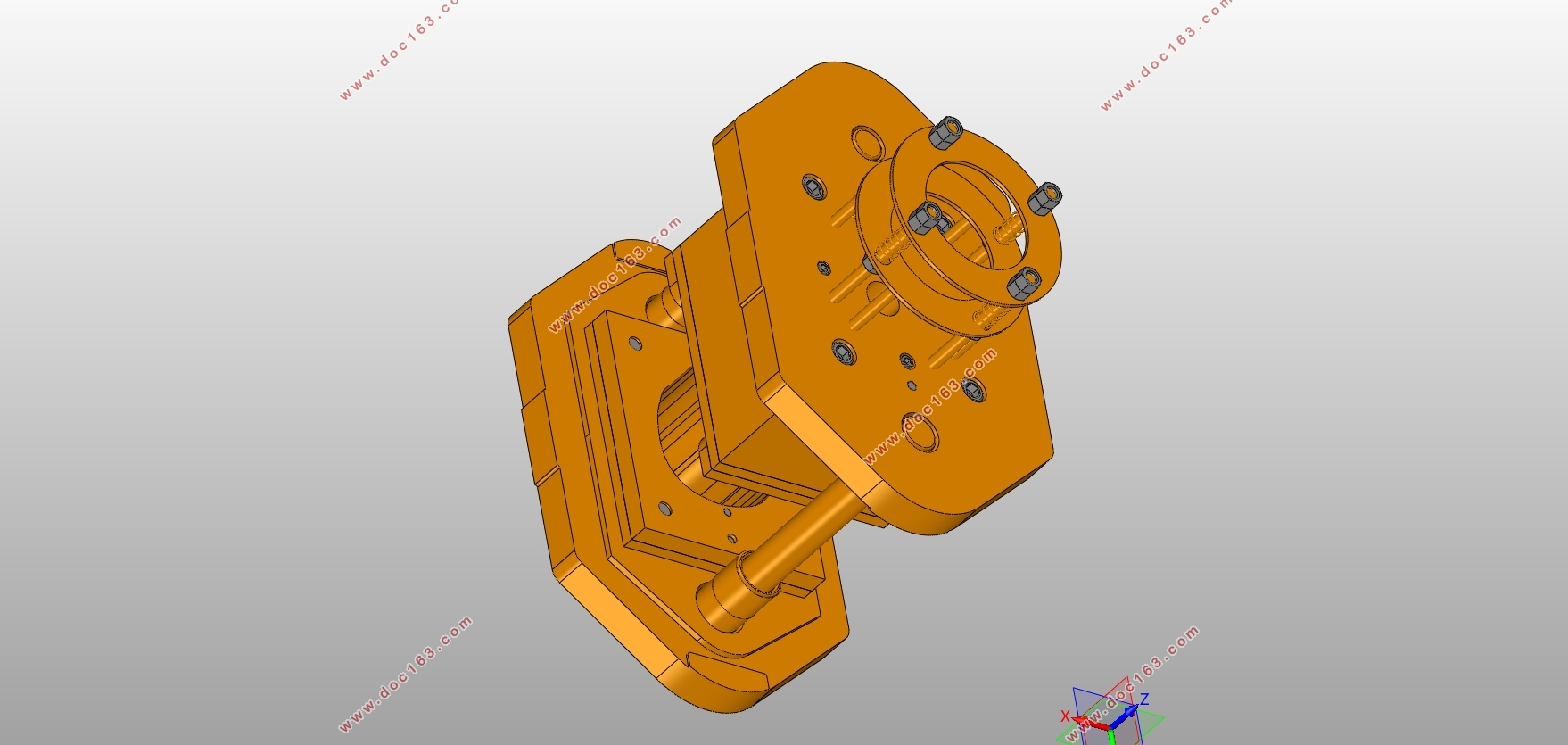

汽车侧挡片冲压模具设计及运动仿真(含CAD零件图装配图,UG三维图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

汽车侧挡片冲压模具设计及运动仿真(含CAD零件图装配图,UG三维图)(任务书,开题报告,文献摘要,论文说明书17000字,CAD图11张,UG三维图)
摘要
冲压模具在现代制造业技术中占有重要的地位,模具的结构、精度、周期等是模具设计的重点,通过改善这几个方面能够有效地促进整个制造业技术的发展。
本文通过某汽车侧挡片零部件的冲压模具设计,整体介绍了冲压模具的设计过程,首先分析该零件的工艺方案设计,选择最合理的方案进行CAE数值模拟分析,通过模拟改善设计方案,为后续模具的设计提供参考,有效地缩短了设计的周期。通过数值计算与软件模拟相结合来共同为模具结构设计提供参考。在模具设计完成后通过3DMAX软件进行了动画的零件爆炸图展示和动画运动模拟展示,验证了模具结构设计的正确性。
关键词:冲压工艺;CAE分析;模具设计;汽车侧挡片;动画仿真

Abstract
Stamping die plays an important role in manufacturing technology.The structure, precision and cycle of the mould are the key points of the die design, which can effectively improve the development of the whole manufacturing technology.
This paper introduces the design process of the stamping die through the stamping die design of the parts of a car side.First analysis of this part of the process of program design, select the most reasonable scheme of CAE simulation analysis, by simulating the improvement scheme design, provide a reference for the subsequent mold design, can effectively shorten the design cycle.To provide reference for die structure design through the combination of numerical calculation and software simulation.After the mold design is completed through the 3DMAX software to carry out the animation of the parts explosion diagram display and animation movement simulation show that the accuracy of the mold structure design.

[版权所有:http://think58.com]


Key words: stamping process; CAE analysis; die design; automobile side block; animation simulation

基本内容和技术方案

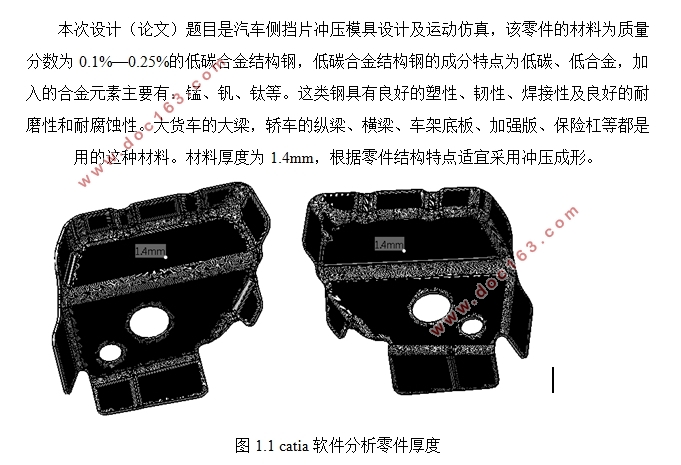

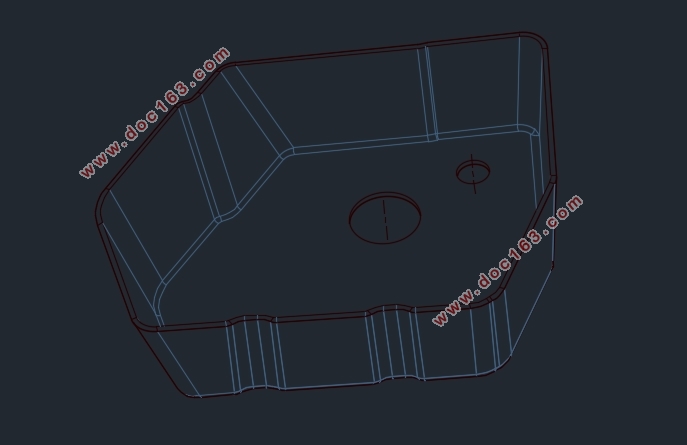

本次设计(论文)题目是汽车侧挡片冲压模具设计及运动仿真,该零件的材料为质量分数为0.1%—0.25%的低碳合金结构钢,低碳合金结构钢的成分特点为低碳、低合金,加入的合金元素主要有:锰、钒、钛等。这类钢具有良好的塑性、韧性、焊接性及良好的耐磨性和耐腐蚀性。大货车的大梁,轿车的纵梁、横梁、车架底板、加强版、保险杠等都是用的这种材料。材料厚度为1.4mm,根据零件结构特点适宜采用冲压成形。
1.3.1基本内容
(1)完成侧挡片的成型模具的总体方案设计
①对零件的形状、结构、精度和各项技术指标进行工艺性分析,确定模具类型及结构形式;
②计算冲裁力、卸料力、推件力、顶件力及冲压合力,正确选择压力机的型号,确定排样方式、模具结构方案,进行方案的设计;

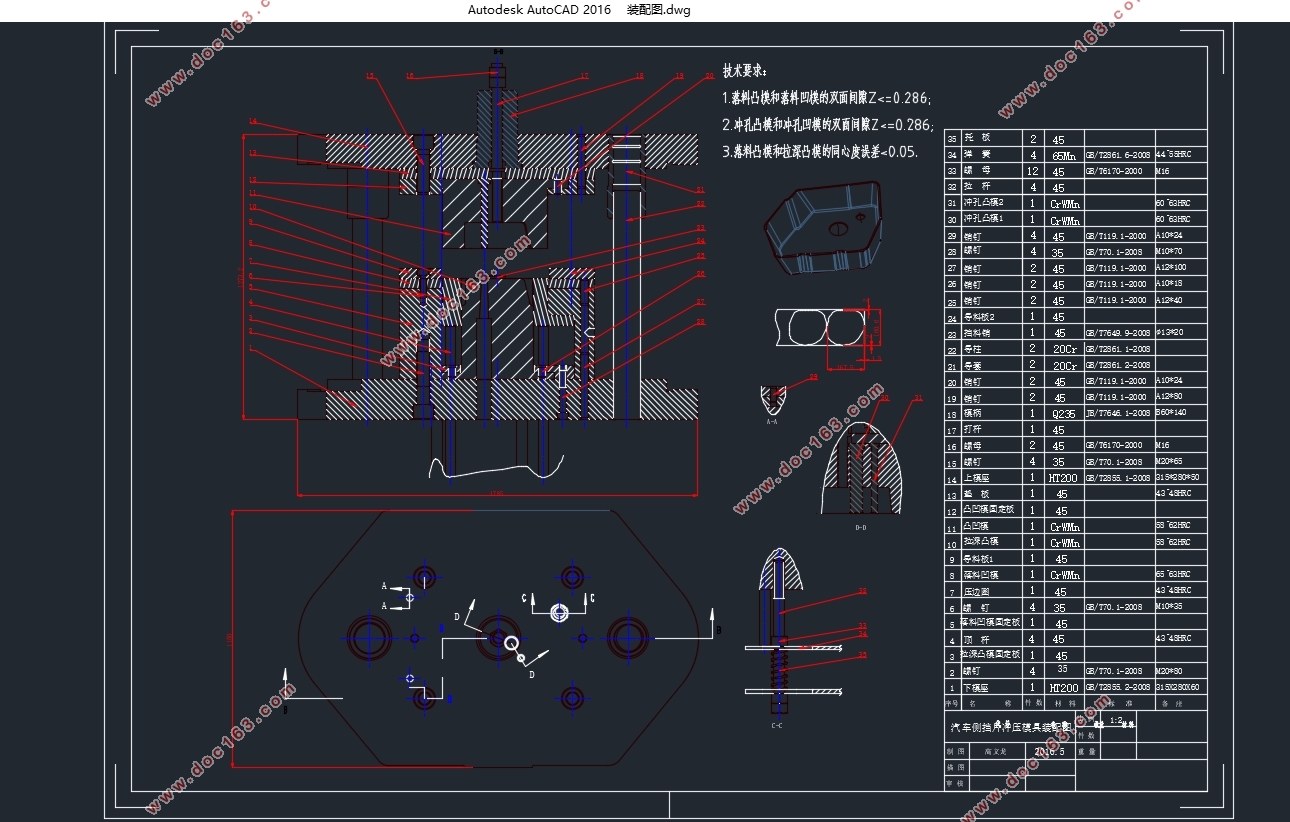

(2)完成该零件的模具装配图和典型零件图的绘制
①确定成型部分镶块镶拼方法,选择合理的结构参数,确定各部位结构;
②计算凸、凹模刃口尺寸;
③校核模具的推杆行程,重要部件的强度,核对全部图纸;
(3)完成该零件模具开合模运动仿真 [资料来源:www.THINK58.com]
