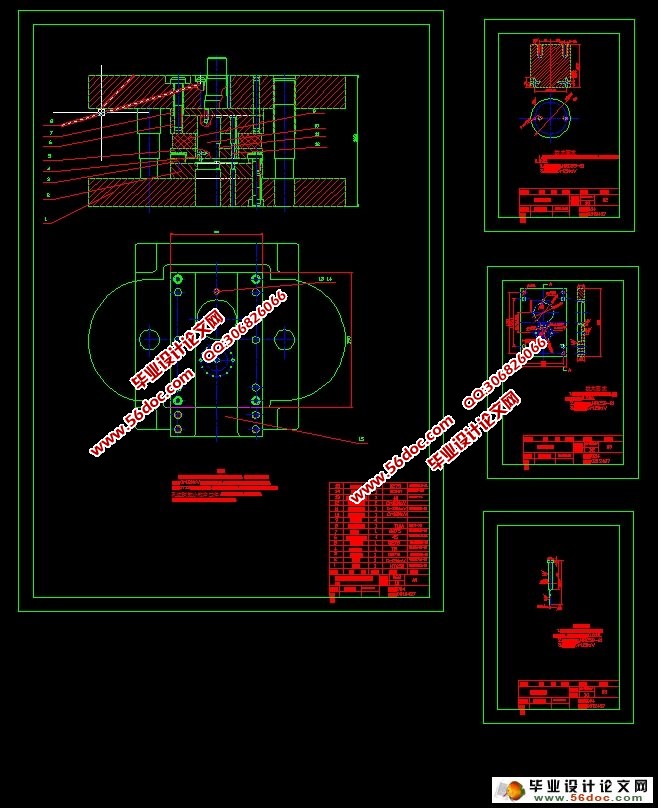

屏屏板零件冲压成形工艺及模具设计(含CAD零件装配图,工艺卡)(开题报告,论文说明书12000字,CAD图纸4张,工艺卡)
屏屏板工件采用冲孔落料级进模制造，级进模是一种工位多、效率高的冲模。在一副级进模上，根据冲压件的实际需要，按一定顺序安排了多个冲压工序（在级进模中称为工位）进行连续冲压。总之，级进模比单工序模生产率高，减少了模具和设备的数量，工件精度较高，便于操作和实现生产自动化。对于特别复杂或孔边距较小的冲压件，用简单模或复合模冲制有困难时，可用级进模逐步冲出。但级进模轮廓尺寸较大，制造较复杂，成本较高，一般适用于大批量生产小型冲压件。

此工件只有落料和冲孔两个工序。材料为黄铜Ｈ62，具有良好的冲压性能，适合总裁。工件结构相对简单，有一个Ø7mm的孔、一个Ø5mm的孔、两个Ø2.5mm的孔和十三个Ø1.5mm孔；孔与孔、孔与边缘之间的距离也要满足要求，最小壁厚为3.5mm(12个Ø1.5mm的孔与Ø55.5mm外圆、两个Ø3.5mm的孔与Ø55.5mm的外圆之间的壁厚)。
屏屏板的上面的形状公差为0.2mm。外圆轮廓的尺寸为Ø55.5 mm，未注公差均按IT13级精度制造，尺寸精度较低，普通总裁完全能够满足要求。
