冲压模具-Z形件弯曲的设计

冲压件工艺分析
该工件只有切断和弯曲两个工序,材料Q235钢为软材料,在弯曲时应有一定的凸凹模间隙.工件的尺寸全部为自由公差,可看作IT14级,尺寸精度较低,普通弯曲就能满足要求. [资料来源：http://www.THINK58.com]

冲压方案的确定
该工件包括切断和弯曲两个工序,可以有以下几种方案:
方案一:先切断,后弯曲.采用单工序模生产;
方案二:切断___弯曲复合冲压.采用复合模生产;
   方案一模具结构简单,但需要两道工序两副模具,生产效率低,难以满足该工件大批量生产要求;方案二需一副模具,生产效率高,尽管模具结构较方案一复杂,但由于零件几何形状简单,模具制造并不困难.通过对上述方案的分析比较,该工件的冲压生产采用方案二为佳.

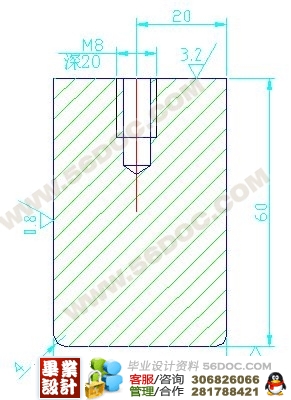

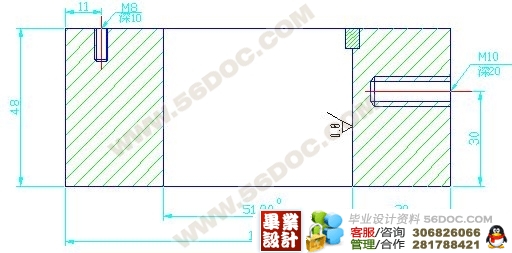

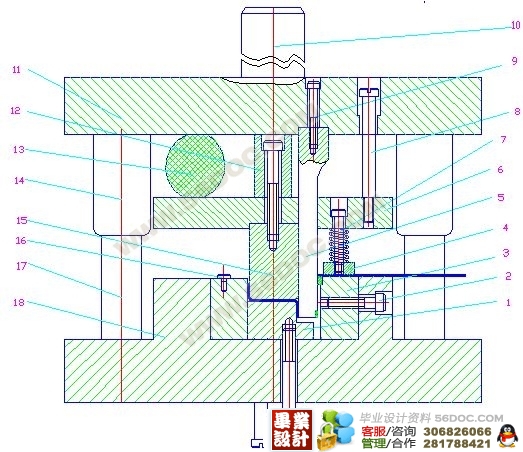

模具的总体设计
（1） 模具类型的选择
由冲压工艺分析可知，采用复合冲压，所以模具类型为切断——弯曲复合模。

[资料来源：www.THINK58.com]

（2） 定位方式的选择
导料采用导料销，并采用挡料销定位，以及采用压料装置。 [来源：http://www.think58.com]

（3） 卸料方式的选择
采用顶件装置。

（4） 导向方式的选择
为了提高模具寿命和工件质量，方便安装调整，该复合模采用后侧导柱的导向方式。

冲压设备的选定
通过校核，选择开式固定台压力机JH21-25能满足要求。其主要参数如下：
标称压力：250KN
标称行程：2.8mm
滑块行程：80mm
行程次数：100次/min
最大闭合高度：250mm
封闭高度调节：50mm
滑块中心到机身距离：210mm
工作台尺寸（前后×左右）：440mm×700mm
工作台孔尺寸：150mm
模柄孔尺寸：40mm×65mm
电动机功率：2.2kw [资料来源：http://think58.com]

模具的装配
   本模具的装配先凸，凹模为基准件，先装上模，再装下模。装配应保证间隙均匀。然后装机试冲，并根据试冲结果做相应的调整。
