拨叉钻床夹具的设计

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:


为了提高劳动生产率,保证加工质量,降低劳动强度,需要设计专用。并设计工序110——钻2- 锥销孔。本将用于组合机床,刀具为两根麻花钻,对两个孔同时加工。

[资料来源:www.THINK58.com]

(一)问题的提出
本夹具是用来钻两个 22mm的小头孔,零件图中大小孔的中心距有公差要求,因此这两个小头孔的中心距也有一定的公差要求.另外,此中心线为三个侧平面的设计基准,有一定的垂直公差要求.但此工序只是粗加工,因此本工序加工时主要考虑如何提高劳动生产率,降低劳动强度,而精度则不是主要问题.
 (二)夹具设计
 1定位基准选择
  底面对孔的中心线有一定的垂直度公差要求,因此应以地面为主要定位基准..由于铸件的公差要求较大,利用小头孔的外圆表面作为辅助定位基准时,只有采用自动对中夹具才能同时保证对称的两个零件的大小孔的中心距的公差要求.为了提高加工效率,现决定采用两把麻花钻同时加工出两个 8mm的通孔.
 2切削力及夹紧力计算
   由于实际加工的经验可知,钻削时的主要切削力为钻头的切削方向,即垂直于第一定位基准面,在两侧只需要采用两个V型块适当夹紧后本夹具即可安全工作.因此,无须再对切削力进行计算.
3\定位误差分析
   零件图规定大孔与小孔的中心距为65mm.采用自动对中夹具后,定位误差取决于对中块\螺杆以及滑块的制造误差.同时,对对中块利用调整螺钉进行调整并加装钻套后,钻孔后的误差只有0.08mm.在后续的铣断工序中,利用中间大孔定位,孔壁与定位销的配合间隙为0.05mm.因此加工完成后大孔与小孔的中心距的最大误差为

[版权所有:http://think58.com]

                 0.08+0.05=0.13 0.2mm
所以能满足精度要求.





(一) 零件的作用
题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩的作用。零件上方的φ22孔与操纵机构相连,二下方的φ55半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体,加工时分开。
(二) 零件的工艺分析

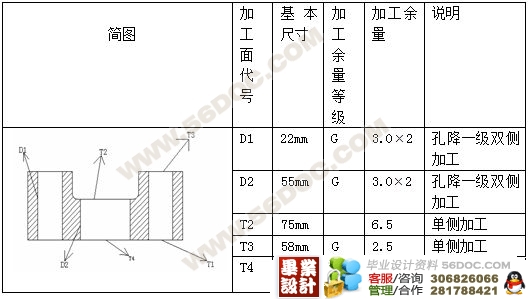

零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,但塑性较差、脆性高,不适合磨削,为此以下是拨叉需要加工的表面以及加工表面之间的位置要求:
1. 小头孔 以及与此孔相通的 的锥孔、 螺纹孔
2. 大头半圆孔
3. 拨叉底面、小头孔端面、大头半圆孔端面,大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm,小头孔上端面与其中心线的垂直度误差为0.05mm。
由上面分析可知,可以粗加工拨叉底面,然后以此作为粗基准采用专用夹具进行加工,并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度,并且此拨叉零件没有复杂的加工曲面,所以根据上述技术要求采用常规的加工工艺均可保证。 [资料来源:http://www.THINK58.com]
