拔叉及夹具设计

摘   要

此次设计是对拨叉零件的加工工艺和夹具设计，其零件为锻件，具有体积小，零件复杂的特点，由于面比孔易加工，在制定工艺规程时，就先加工面，再以面为基准来加工其它，其中各工序夹具都采用专用夹具，特别的对于加工大头孔、槽和钻小头孔斜面小孔的工序中，选一面两销的定位方式，并以操作简单的手动夹紧方式夹紧，其机构设计简单，方便且能满足要求。
关键词  拨叉，加工工艺，专用夹具，设计 [资料来源：http://THINK58.com]

ABSTRACT [资料来源：THINK58.com]

This design is to dials forks the components the processing craft and the jig design, its components are the forging, has the volume to be small, components complex characteristic,Because the surface is easier than the hole to process, when formulation technological process, first the machined surface, then processes other take the surface as the datum,In which various working procedures jig all uses the unit clamp, special regarding processes the big end of hole, the trough and drills the capitellum hole incline eyelet in the working procedure, Chooses locate mode which two sells at the same time, and operates the simple manual clamp way clamp, its organization design is simple, the convenience also can satisfy the request.
Key words：  Dials the fork, the processing craft, unit clamp, design  [资料来源：THINK58.com]

[资料来源：http://THINK58.com]

1 绪 论

机械设计制造及其夹具设计是我们融会贯通四年所学的知识，将理论与实践相结合，对专业知识的综合运用训练，为我们即将走向自己的工作岗位打下良好的基础。
机械加工工艺是规定产品或零件机械加工工艺过程和操作方法，是指导生产的重要的技术性文件。它直接关系到产品的质量、生产率及其加工产品的经济效益，生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现，因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。在编制工艺时须保证其合理性、科学性、完善性。
而机床夹具是为了保证产品的质量的同时提高生产的效率、改善工人的劳动强度、降低生产成本而在机床上用以装夹工件的一种装置，其作用是使工件相对于机床或刀具有个正确的位置，并在加工过程中保持这个位置不变。它们的研究对机械工业有着很重要的意义，因此在大批量生产中，常采用专用夹具。
而本次对于拨叉加工工艺及夹具设计的主要任务是：
⑴ 完成拨叉零件加工工艺规程的制定；
⑵ 完成镗孔、铣槽、钻孔三个专用夹具的设计。

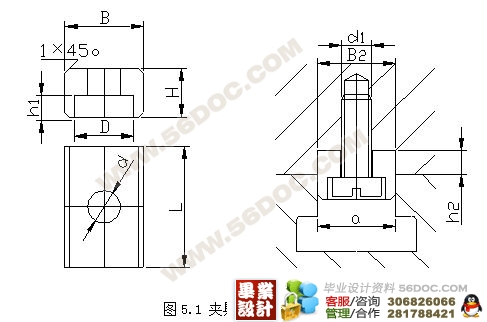

通过对拨叉零件的初步分析，了解其零件的主要特点，加工难易程度，主要加工面和加工粗、精基准，从而制定出拨叉加工工艺规程；对于专用夹具的设计，首先分析零件的加工工艺，选取定位基准，然后再根据切销力的大小、批量生产情况来选取夹紧方式，从而设计专用夹具。 [资料来源：THINK58.com]

2   拨叉的分析

2.1拨叉的工艺分析

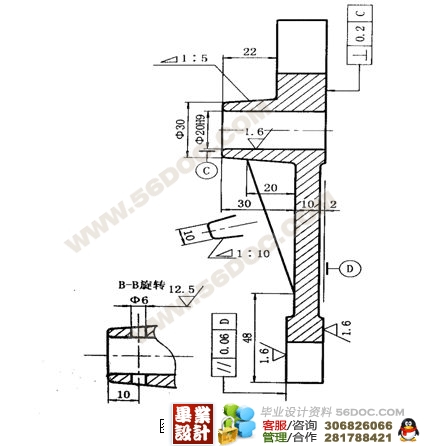

拨叉是一个很重要的零件，因为其零件尺寸比较小，结构形状较复杂，但其加工孔和底面的精度要求较高，此外还有小头孔端要求加工，对精度要求也很高。拨叉的底面、大头孔上平面和小头孔粗糙度要求都是 ，所以都要求精加工。其小头孔与底平面有垂直度的公差要求，拨叉底面与大头孔上平面有平行度公差要求，所要加工的槽，在其槽边有平行度公差和对称度公差要求等。因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它们的加工是非常关键和重要的。 [来源：http://www.think58.com]

2.2拨叉的工艺要求
一个好的结构不但要应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能够保证加工质量，同时使加工的劳动量最小。而设计和工艺是密切相关的，又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。

工艺规程设计

[资料来源：THINK58.com]

3.1 加工工艺过程
由以上分析可知，该拨叉零件的主要加工表面是平面、孔系和槽系。一般来说，保证平面的加工精度要比保证孔系的加工精度容易。因此，对于拨叉来说，加工过程中的主要问题是保证孔的尺寸精度及位置精度，处理好孔和平面之间的相互关系以及槽的各尺寸精度。
由上面的一些技术条件分析得知：拨叉的尺寸精度，形状精度以及位置关系精度要求都不是很高，这样对加工要求也就不是很高。 [资料来源：www.THINK58.com]

3.2确定各表面加工方案
一个好的结构不但应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能保证加工的质量，同时使加工的劳动量最小。设计和工艺是密切相关的，又是相辅相成的。对于我们设计拨叉的加工工艺来说，应选择能够满足平面孔系和槽加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外，也要适当考虑经济因素。在满足精度要求及生产率的条件下，应选择价格较底的机床。
3.2.1影响加工方法的因素
⑴ 要考虑加工表面的精度和表面质量要求，根据各加工表面的技术要求，选择加工方法及分几次加工。
⑵ 根据生产类型选择，在大批量生产中可专用的高效率的设备。在单件小批量生产中则常用通用设备和一般的加工方法。如、柴油机连杆小头孔的加工，在小批量生产时，采用钻、扩、铰加工方法；而在大批量生产时采用拉削加工。
⑶ 要考虑被加工材料的性质，例如：淬火钢必须采用磨削或电加工；而有色金属由于磨削时容易堵塞砂轮，一般都采用精细车削，高速精铣等。
⑷ 要考虑工厂或车间的实际情况，同时也应考虑不断改进现有加工方法和设备，推广新技术，提高工艺水平。
⑸ 此外，还要考虑一些其它因素，如加工表面物理机械性能的特殊要求，工件形状和重量等。 [来源：http://think58.com]
选择加工方法一般先按这个零件主要表面的技术要求来选定最终加工方法。再选择前面各工序的加工方法，如加工某一轴的主要外圆面，要求公差为IT6，表面粗糙度为Ra0.63μm，并要求淬硬时，其最终工序选用精度，前面准备工序可为粗车——半精车——淬火——粗磨。
3.2.2加工方案的选择
⑴ 由参考文献[3]表2.1～12可以确定，平面的加工方案为：粗铣——精铣（ ），粗糙度为 6.3～0.8，一般不淬硬的平面，精铣的粗糙度可以较小。
⑵ 由参考文献[3]表2.1～11确定， 孔的表面粗糙度要求为6.3，则选择孔的加方案序为：粗镗——精镗。
⑶ 小头孔 加工方法：
加零件毛坯不能直接锻出孔，只能锻出一个小坑，以便在以后加工时找正其中心，但其表面粗糙度的要求为 ，所以选择加工的方法是钻——扩——铰。
⑷  孔加工方法：
因为孔的表面粗糙度的要求都不高，所以我们采用一次钻孔的加工方法。
⑸ 小头端面槽 的加工方法是：
因槽两侧面表面粗糙度的要求较高，所以我们采用粗铣——精铣。

[资料来源：http://www.THINK58.com]
