APIZ150-2楔式单闸板闸阀的工艺设计

摘要：阀门是石油、化工、电站、长输管线、造纸、核工业、各种低温工程、宇航以及海洋采油等流体输送系统中的控制部件，具有导流、截止、调节、节流、防止逆流、分流或溢流卸压等功能。用于流体控制的阀门，从最简单的截断装置到极为复杂的自控系统，其品种和规格繁多。阀门的公称尺寸从十分微小的仪表阀，到公称尺寸达10米、重几十吨的工业管路用阀。阀门可用于控制空气、水、蒸汽、各种腐蚀性化学介质、泥浆、油品、液体金属和放射性流体等各种类型流体的流动。阀门的工作压力可从0.0013MPa到1000MPa，工作温度从-269摄氏度的超低温到1430摄氏度的高温。阀门的控制可采用多种传统方式，如手动、电动、气动、液动、电-气或电-夜联动及电磁驱动等；也可在压力、温度、或其他形式传感信号的作用下，按预定的要求动作，或者只进行简单的开启或关闭。阀门就是依靠驱动或自动机构使其启闭件作升降、滑移、悬摆或回转运动，从而改变其流道面积的大小，实现控制功能的。(毕业设计网 )
关键词：楔式单闸板闸阀；加工工艺

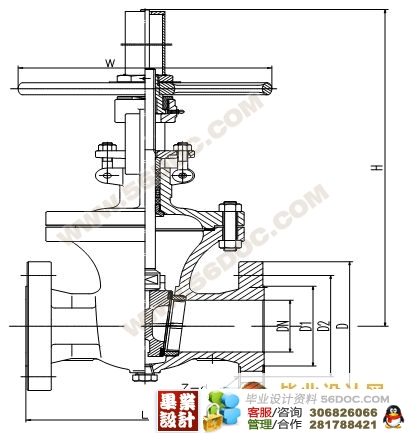

楔式单闸板闸阀的介绍
  闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置（即行程〉来确定。有的阀门 , 阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。 [资料来源：http://THINK58.com]




目录
摘要………………………………………………………………………………1
第一章  绪论
1.1设计的目的………………………………………………………………..3
1.2楔式单闸板闸阀的介绍.......................................5
第二章  楔式单闸板闸阀各零件的分析
2.1楔式单闸板闸阀的结构说明和作用原理……………………………….6

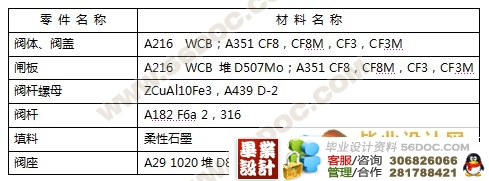

2.2楔式单闸板闸阀的性能规范…………………………………………….7
第三章  阀体、阀盖等部件的工艺设计及加工
 3.1楔式单闸板闸阀各部件的工艺设计.............................8
3.2生产类型的设计.............................................12
3.3切削液的选用……………………………………………………………..13
3.4刀具和材料的选择...........................................13
3.5各零部件的加工过程.........................................13
第四章楔式单闸板闸阀的使用说明 [来源：http://think58.com]
(毕业设计网 )
4.1保管、安装、使用和维护注意事项…………………………………..22
4.2可能发生的故障原因和消除方法………………………………………22
毕业设计小结......................................................23
致谢..............................................................24
参考文献..........................................................25
外文资料..........................................................26
外文翻译..........................................................32
