六层3500平米底层车库住宅楼框架结构设计

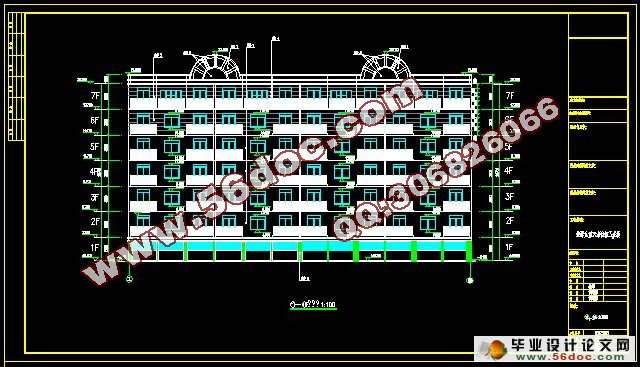

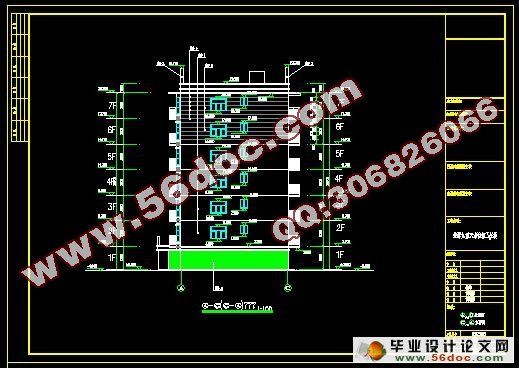

六层3500平米底层车库住宅楼框架结构设计(任务书,计算书8700字,CAD建筑图11张)
内容摘要
本设计主要进行了结构方案中框架的抗震设计。在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力，。 是找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。
关键词： 框架    结构设计    抗震设计

Abstract
   The purpose of the design is to do the anti-seismic design in the longitudinal frames When the directions of the frames is determined, firstly the weight of each floor is calculated .Then the vibrate cycle is calculated by utilizing the peak-displacement method, then making the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force (bending moment, shearing force and axial force ) in the structure under the horizontal loads can be easily calculated. After the determination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed in the end.

Keywords :  frames,  structural design,  anti-seismic design

一.设计概况
1.建设项目名称：叠翠九重天住宅楼（3栋）
2.建设地点：襄樊市
3.设计资料：
3.1. 气象资料：
最热月平均气温：              27.6°C
极端最高气温：                  41°C
最冷月平均气温：               4.3°C
极端最低气温：              —17.3°C
年降水量：                   1108.6mm
日最大降水量：                262.7mm
年平均相对湿度：                  75% [来源：http://www.think58.com]
年主导风向：                    东北风
夏季主导风向：                  东南风
年平均风速：                   3.0m/sec
最大风速：                      25m/sec
基本风压：                     0.55KN/m2
基本雪压：                     0.2KN/m2

抗震设防要求
该地区基本烈度为7度（近震）。
3.4. 水文地质资料
拟建场地范围内，浅部填土为上层滞水，主要受大气降水及地表排水影响，地下水位为1.5—2.0m;承压孔隙含水层。 [资料来源：www.THINK58.com]
地下水对混凝土无侵蚀性。
3.5. 建筑设计条件：
1)    总建筑面积：3500㎡ (设计误差允许+5%，下同)；
2)    建筑层数：多层住宅（6层，底层车库，屋顶形式自定）
3)    层高：车库2.7m，其余各层3.0m；
4)    结构型式：框架结构
5)    耐火等级：二级
