六层8013平米南京某材料有限公司研发楼的设计(含建筑图结构图)

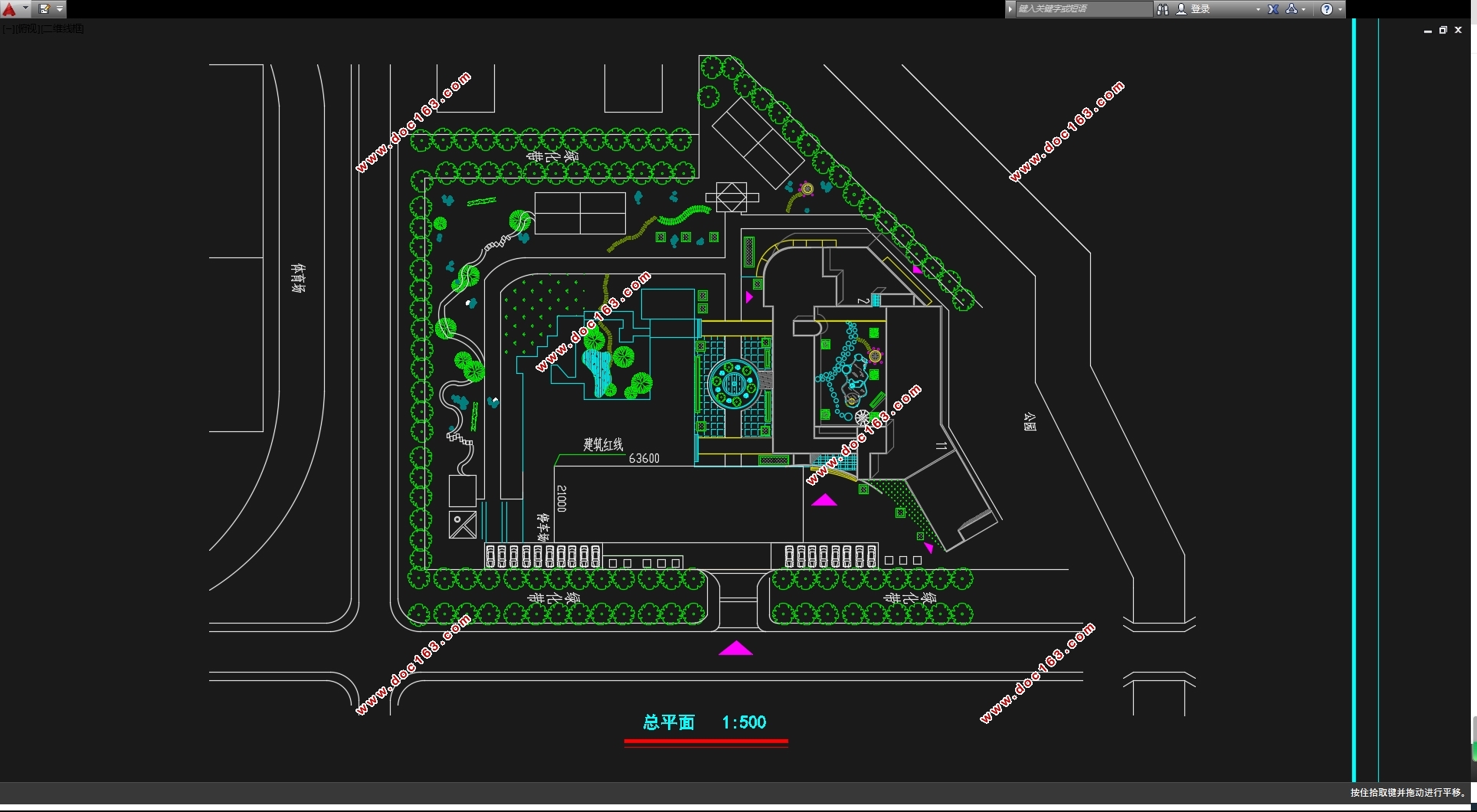

六层8013平米南京某材料有限公司研发楼的设计(含建筑图结构图)(任务书,开题报告,论文计算书14000字,CAD图10张)
摘要
本设计主要进行了房屋结构方案中横向框架的抗震设计。在确定柱网布置及梁柱截面尺寸后，先进行了竖向荷载和风荷载的计算统计，接着进行了重力荷载代表值的计算，利用半经验半理论公式求出结构基本自振周期，并按底部剪力法计算水平地震作用的大小。接着计算竖向荷载（恒载和活载）、风荷载以及水平地震作用下的结构内力（弯矩、剪力、轴力）。进而进行荷载效应组合及内力组合，找出最不利的一组或几组内力来进行梁柱截面设计及其节点设计 并绘图。此外还进行了柱下钢筋混凝土基础、室内楼梯设计，完成了梯段板、平台板、平台梁等构件的内力和配筋计算及施工图绘制。
关键词： 框架，结构设计，抗震设计

ABASTRACT
The design for the main structure of the program is the seismic design of buildings of the horizontal frame. In the section column arrangement and size of beam and column, first carried out a statistical calculation of vertical load and wind load, and then calculate the representative value of the gravity load, using a semi empirical and semi theoretical formula of structural natural vibration period, and according to the bottom shear method to calculate the horizontal earthquake action by size. Then calculate vertical load (constant load and live load, wind load) and the internal force of the structure under horizontal earthquake (moment, shear, axial force). Then the load effect combination and the combination of internal forces, to find one or several groups of internal force most detrimental to beam column design and joint design and drawing. In addition to the design of reinforced concrete foundation, indoor staircase column, the internal force and reinforcement calculation and construction drawings boards of the ladder, platform plate, platform and other components of the beam drawing. [来源：http://www.think58.com]
Keywords: frames structure, structure design, anti-seismic design

1.1 工程总体概况
本工程为南京有限公司3# 研发楼设计。结构体系采用钢筋混凝土框架结构，共六层，室内外高差为0.45m，一层层高4.2m，二至六层层高3.6m。
工程所在地抗震设防烈度为7度，设计基本地震加速度为0.10g，设计地震分组为第二组，场地类别为Ⅱ类。
屋面做法：20mm石灰砂浆抹底，钢筋混凝土现浇板，40厚C20细石混凝土φ6双向钢筋，20mm水泥砂浆找平，40～120厚（1%找坡）膨胀珍珠岩保温层，20厚1：3水泥砂浆找平层，高聚物改性沥青防水卷材，20厚1：2.5水泥砂浆结合层，300×300×25水泥砖。
楼面做法： 20mm石灰砂浆抹底，钢筋混凝土现浇板，20mm水泥砂浆找平，水磨石面层。
墙身做法：由混凝土砌块砌筑而成，厚度240mm。
门窗做法：门为木门，自重0.2 kN/m2，窗为钢框玻璃窗，自重0.4 kN/m2。
风荷载标准值：0.4kN/m2；雪荷载标准值0.65kN/m2。
活荷载：不上人屋面均布活荷载标准值0.7kN/m2，楼面活荷载标准值2.5kN/m2 （走道3.5kN/m2，均按照无设备区域的操作荷载，包括操作人员、一般工具、零星原料和成品的自重）


[资料来源：THINK58.com]

目  录
第一章   工程概况    1
1.1 工程总体概况    1
1.2 结构选型    1
1.3 结构布置    2
第二章   确定计算简图       3 [资料来源：www.THINK58.com]
2.1 梁、柱截面尺寸    3
2.2 确定计算简图    4
第三章   荷载计算    5
3.1 恒载作用下荷载计算    5
3.2 活载作用下荷载计算    8
3.3 风载作用下荷载计算    9
3.4 地震作用下荷载计算    11
第四章   框架内力计算    16
4.1 恒载作用下的框架内力    16
4.2 活载作用下的框架内力    24
4.3 风载作用下的位移、内力计算    31
4.4  0.5（雪+活）作用下的框架内力    36
第五章   框架内力组合    46
5.1 弯矩调幅    46
5.2 内力组合    47
第六章   框架梁、柱截面设计    58
第七章  楼梯结构设计    59
7.1梯段板设计    59
7.2休息平台板PTB设计    60
第八章  现浇楼、屋盖设计    63

[来源：http://www.think58.com]

第九章  基础设计    66
9.1 荷载计算    66
9.2 确定基础底面积    67
9.3 基础结构设计（混凝土采用C30）    69
第十章  结论    74
参考文献    75
致谢    76
