七层6000平米框架结构宾馆设计(含CAD建筑图,PKPM结构图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

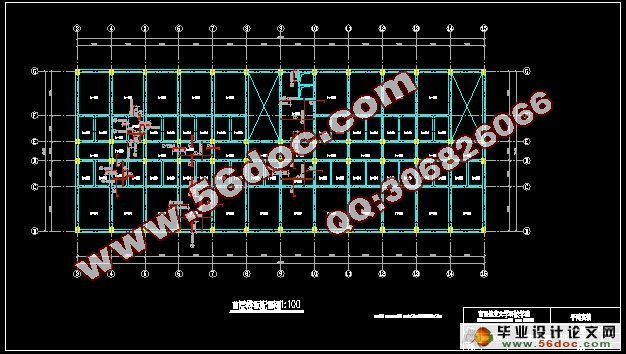

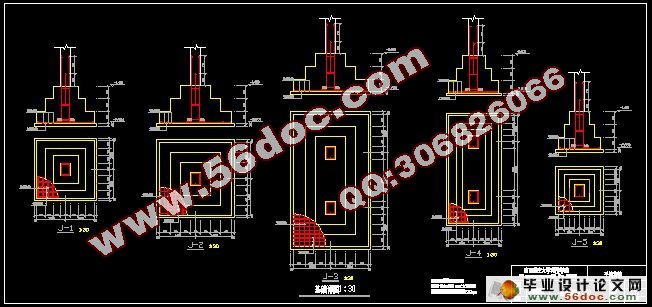

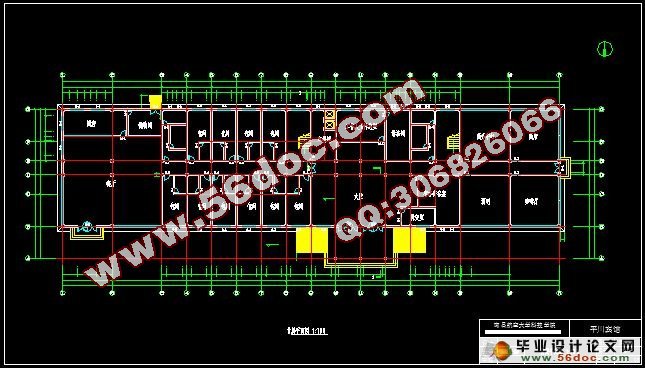

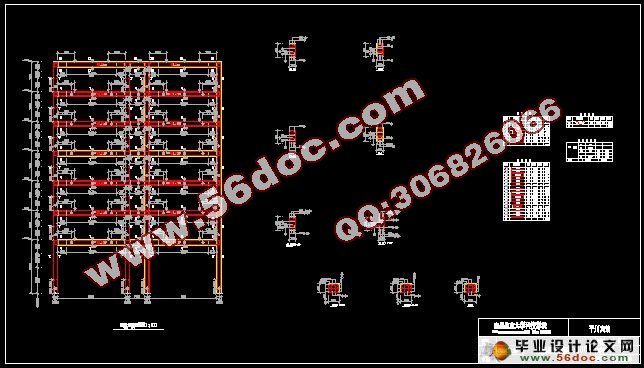

七层6000平米框架结构宾馆设计(含CAD建筑图,PKPM结构图)(任务书,计算书13000字,CAD建筑图11张,结构图13张)
 第一章 建筑设计说明
1、建筑概况
1.1 设计题目  宾馆设计
1.2 建筑面积  6000㎡
1.3 建筑总高度 24.75m(室外地坪算起)
1.4 建筑层数   七层
1.5 结构类型   框架结构
1.6 工程概况
该工程为七层框架结构体系,建筑面积约6000m2,建筑物平面为品字形。内廊宽度2.2m,标准层高3.3m,室内外高差0.45m,其它轴网尺寸等详见平面简图。耐火等级二级,抗震设防烈度6度。设计使用年限50年。
2、 设计资料
1建筑要求:总面积6000 左右,主体结构7层,标准层层高3.3米。
2结构要求:钢筋混凝土框架结构,墙体采用普通烧结砖砌块,现浇钢筋混凝土楼板。
3气象资料:基本风压0.35kN/㎡,基本雪压0.4 kN/㎡
4地质资料:建筑场地土层自下而上依次为:建筑场地土层自下而上依次为杂填土层,粉质粘土层,粗砂层,细砂层,砾砂层。采用天然地基,持力层为粉质粘土,地基承载力特征值fak=230kPa, 深度距地表2.5m, 无地下水。
5技术要求:满足工程施工图深度要求。 [来源:http://www.think58.com]
3、 建筑要求
要求设大会议室一间,大餐厅一个,包厢10间左右,厨房,洗衣房等配备齐全。客房床位200个左右,分别为单间、二床间,三床间等。每层配备储藏室1间,配备相应的楼层服务台。首层考虑设置大堂,保安值班室,行李房,总服务台,商务中心, 大堂吧等。
4、 建筑细部设计

(1) 建筑体型设计应有利于减少空调与采暖的冷热负荷,做好建筑围护结构的保温和隔热,以利节能。
(2) 采暖地区的保温隔热标准应符合现行的《民用建筑节能设计标准》的规定。
(3) 室内应尽量利用天然采光。
(4) 为满足防火和安全疏散要求,设有二部楼梯。
(5) 墙身做法  墙体为普通烧结砖砌块。用M5混合砂浆砌筑。内粉刷为20mm厚水泥砂浆打底,做水泥内墙面,做大理石外墙面。
(6) 楼面做法  楼板顶面为大理石面层,水泥砂浆擦缝,30mm厚1:3干硬性水泥砂浆和水泥浆丝打底找平,楼板厚100mm。楼板底面为15 mm厚水泥砂浆打底,刷内墙涂料。
(7)屋面做法  板底15mm厚抹灰,100mm厚现浇钢筋混凝土板,40mm厚水泥石灰焦渣砂浆找坡层,15mm厚水泥砂浆找平层,冷底子油一道上铺SBS防水卷材二道,30mm厚C20细石混凝土防水。

[来源:http://think58.com]

(8)门窗做法  门厅处为玻璃门,其余为木框玻璃窗、木门和玻璃木门。
  [来源:http://think58.com]
