宁乡县流沙河河流治理工程设计(含CAD图)

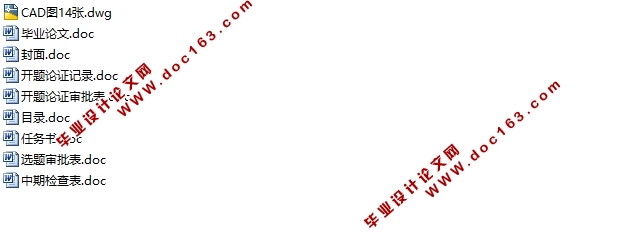

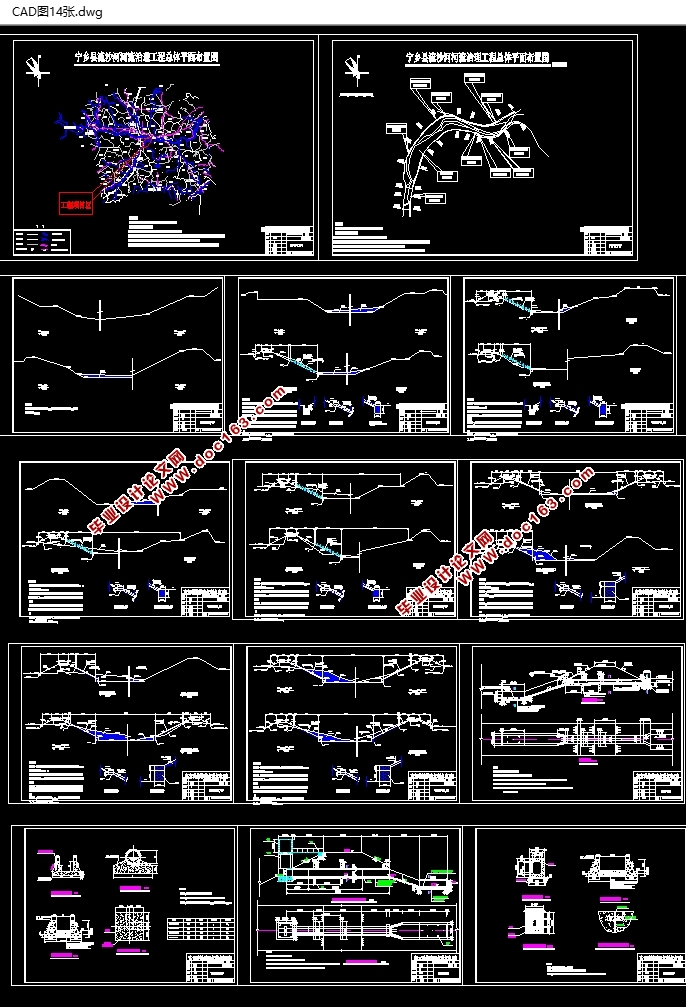

宁乡县流沙河河流治理工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文15000字,CAD图纸14张)
摘 要：经过多年持续建设，我国大江大河治理取得明显成效，但绝大多数中小河流未经系统治理，洪涝灾害频发，严重威胁城镇和农村安全。为了防治洪水,有效保护人民群众生命财产安全，中小河流整治工作势在必行。本设计根据对项目区的水资源分析成果，依据各类规范要求，在对项目区的水文气象、地质结构以及水利枢纽的布置，综合运用了水文学、水力学等知识，对项目区的河流治理工程进行规划设计，主要加高、加固堤岸，新建、改建涵闸。
关键词：中小河流；河流治理；堤防工程；涵闸

The Liusha River Regulation Project Design in Ningxiang County
Abstract: After several years of continuous construction, many rivers’treatment in China has been achieved remarkable results, but the vast majority of medium and small rivers hasn’t been system control, and flood-prone, it threats seriously to urban and rural safety. In order to combat floods for the effective protection of life and property security, small and medium-sized river training work is imperative. According to the water analysis results of the project area and various specifications in the project area of hydrometeorological, geological structure and the layout of the water control, I use synthetically the knowledge of hydrology, hydraulics, and other rivers of the project area treatment project to plan and design, the rivers’increasing the height of the main reinforcement embankment, new construction, alterations culvert.

Key words: Medium and small rivers; River management; Levee Project; Culvert

2  工程概况
2.1  自然地理及社会经济概况
流沙河（楚江）河流治理工程位于湖南省宁乡县境内，宁乡县位于湘中偏东北，湘江下游西侧，洞庭湖南缘，地理坐标为北纬27°52′55″～28°29′07″，东经111°53′25″～112°47′20″。东临望城县，东南与湘潭县相连，南界韶山、湘乡、娄底三市，西南与涟源市为邻，西与安化县接壤，北与桃江、益阳两县毗邻，总面积2906km2，占全省面积的1.37%。
宁乡地处湘中偏东北部、湘江流域下游，是长沙通往湘中、湘北之要冲，隶属长沙市。2009年，宁乡县辖12个乡、21个镇、387个村民委员会、35个社区居民委员会。宁乡县县城位于玉潭镇，玉潭镇为全县政治、经济、文化、交通中心，2009年末宁乡总人口136.02万人。全县总面积2906 km2。根据宁乡县统计局2009年《国民经济和社会发展统计公报》，宁乡县2008年实现国内生产总值367.58亿元，比上年增长16.5%。其中第一产业实现增加值52.8亿元，第二产业实现增加值219.21亿元，第三产业实现增加值95.57亿元。全县财政总收入18.38亿元，比上年增长31％，其中地方财政收入14.47亿元，增长32.3％。人均国内生产总值29325元。 [资料来源：www.THINK58.com]
流沙河系湘江下游左岸一级支流沩水支流，发源于宁乡县扇子排，流经宁乡县青山桥、流沙河、老粮仓以及横市镇，在横市镇的金棋村和望北峰村交界处汇入流沙河。其集雨面积416km2，河长49km，河宽从20m逐步展宽到120m左右，河流平均坡降3.26‰，多年平均径流量2.57亿m3。
本次流沙河河流治理工程河段位于宁乡县横市镇，距宁乡县县城约40km，项目区内总面积124.23km2，耕地3750公顷（其中水田2974公顷），辖13个行政村，13654户51884人，2009年末，项目区内粮食总产量3.48万吨，国内生产总值3.88亿元，人均纯收入6240元。
2.2  工程现状
由于资金缺乏等原因，宁乡县各级政府、水行政主管部门虽然历年来在流沙河沿线堤防建设、管理养护、防汛抢险等方面做了大量的工作，抗御一般洪涝灾害方面取得了一定成绩，但经过1996、1998、2010年几次大洪灾后，防洪基础建设仍存在很多问题。经现场勘察，本次治理的河段位于流沙河与沩水汇合地段，目前均为自然岸坡，防洪能力仅达5年一遇左右，加上工程区部分地段河道狭窄，阻水河段多，致使水流湍急，河岸冲刷问题相当突出；部分地段没有河堤，河水直接冲刷在滩地水田田埂上，农田以及农民的直接利益时时受到威胁。
2.3  整治缘由 [资料来源：http://www.THINK58.com]
根据调查，流沙河下游横市镇境内河道已建的堤防设计标准非常低，仅5年一遇左右的设防标准，且已有的堤防堤身非常单薄、渗漏严重，原有堤防已不能适应现阶段防洪要求，部分河道没有堤防，洪水直接冲刷滩地农田田埂，加之下游与沩水汇合处河床狭窄，减少了过水断面，故一遇较大洪水，则造成洪水漫溢，冲刷堤防，危及两岸农田。以上种种原因，导致项目区内洪涝灾害频繁，年年防汛抗灾，耗费大量人力物力，也威胁着当地人民生命财产安全，阻碍了城乡经济发展。因此，全面整治区域内河道，改善堤岸防护，提高防洪标准，既是经济发展的迫切需要，也关系当地人民生命财产的安全，因此对该河道进行全面治理迫在眉睫。


目    录
摘 要    1
关键词    1 [资料来源：http://www.THINK58.com]
1  前言    2
2  工程概况    2
2.1  自然地理及社会经济概况    2
2.2  工程现状    3
2.3  整治缘由    3
3  水文及工程地质    3
3.1  流域概况    3
3.2  气象    4
3.3  洪水    4
3.3.1  洪水    4
3.3.2  设计洪水计算    4
3.4  设计水面线    6
3.4.1  水面线计算原理    6
3.4.2  水面线计算    7
3.5  施工洪水    10
3.6  涵闸设计流量    11
3.6.1  排水涵设计流量    11
3.6.2  灌溉涵设计流量    12
3.7  工程地质    13
4  河道整治工程设计    13
4.1  设计依据    13
4.1.1  工程等别及建筑物级别    13

4.1.2  设计基本资料    13
4.2  堤防工程设计    14
4.2.1  设计堤顶高程    14
4.2.2  冲刷深度计算    16
4.2.3  堤身渗流计算及边坡稳定分析    17
4.3  涵闸新建、改建工程    20
4.3.1  工程现状    20
4.3.2  涵闸典型工程设计    21
4.3.3  消能水工计算    22
4.3.4  涵闸过水能力复核    23
4.3.5  涵闸结构稳定验算    24
4.3.6  设计涵闸基本数据    28
5  金属结构设计    28
5.1  设计依据    28
5.2 金属结构设计    28
5.3  金属结构防腐设计    29
6  总结    29
参考文献    29
致谢    30 [版权所有：http://think58.com]
