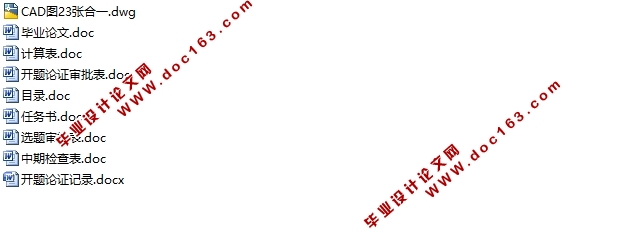

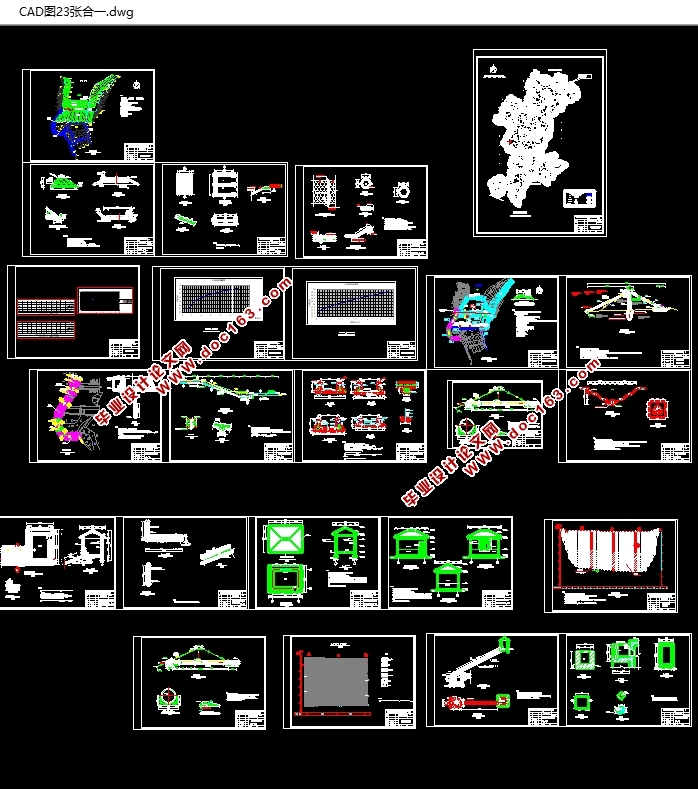

藕塘水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文14000字,CAD图纸23张)
摘 要：藕塘水库位于湖南省长沙县金井镇王梓元村，是一座以灌溉为主，结合防洪、养殖等综合利用的小（二）型水库。本设计主要对水库的大坝、溢洪道、输水隧洞进行除险加固以及增加设立安全监制设施和其他设备设施。对大坝坝身、坝基、坝肩及接触面进行防渗处理；对溢洪道进行加固处理；封堵输水涵洞并新开输水涵洞；设立大坝工程安全监测设施及水位雨量观测设施；改造防汛公路和管理所危房。
关键词：除险加固；水文；地质；帷幕灌浆
Design of Danger Control and Reinforcement Project on the Outang Reservoir
Abstract: Ou tang Reservoir is a small(2) Reservoir in Changsha county of Hunan province and Is a mainly in irrigation, combined with the comprehensive utilization of flood control, breeding and so on.The design focused on the danger control and reinforcement of the dam,the spillway,the reinforcement of each sections were following.First,used curtain grouting to the foundation and the shoulder of the dam.Then,strengthened the spillway ,Third,blocked up the tunnels and established the new ones.Fourth,added facilities of safety management and observation of water level and rainfall.Last,reformed the road and ill houses .
[来源：http://think58.com]
Key words: Danger control and reinforcement ;hydrology;geology; curtain grouting
2.1 工程概况
2.1.1 水库工程位置
藕塘水库位于长沙县金井镇王梓元村，水库位于湘江二级支流金井河流域，地理坐标东经 113°24′25.4″，北纬28°34′44.7″，坝趾距金井镇政府约12km，距县城约62km，有土质公路通向坝顶，交通条件一般。
2.1.2 工程任务
藕塘水库是一座以灌溉为主，兼有防洪、养殖等综合利用的小（2）型水库[3]。水库控制流域面积0.33km2，坝址以上干流长度1.57km，干流平均坡降32‰，总库容11.5万m3，兴利库容为9.6万m3，调洪库容1.9万m3，为年调节水库。水库灌溉面积为0.05万亩，防洪保护耕地面积为0.05万亩，下游保护人口0.05万人。
2.1.3 枢纽主要建筑物及特性参数
水库枢纽工程由大坝、溢洪道、输水涵洞等永久建筑物组成。
（1）工程等级与洪水标准
根据《防洪标准》GB5020194及《水利水电工程等级划分及洪水标准》SL252-2000的相关规定，藕塘水库总库容为11.5万m3，为小（2）型水库，工程等别为Ⅴ等，主要建筑物为5级，次要建筑物为5级。根据《水利水电工程等级划分及洪水标准》的3.2.1条的规定，藕塘水库大坝为山区、丘陵区永久性水工建筑物，确定其设计洪水标准为20年一遇，校核洪水标准为200年一遇。溢洪道消能防冲标准为10年一遇。
[资料来源：http://THINK58.com]
（2）水库水位与相应库容
水库正常蓄水位97.42m（黄海高程，以下均同），相应正常库容9.6万m3；水库设计洪水位98.02m（P=5%），相应库容11.06万m3；校核洪水位98.20m（P=0.5%），相应库容11.5万m3；加固后死水位为89.50m，相应库容0.1万m3。
（3）大坝
大坝为粘土心墙坝，坝顶高程98.2m。最大坝高12.2m，坝轴长50m，坝顶宽4.8m。大坝上游坝坡分为两级，大坝顶部到一级平台的坡比为1:2.2，一级平台的高程为96.05宽度为0.5m的平台，一级平台到坡底的坡比为1:1.2，二级平台的高程为93.4m，平台宽度为0.5m，高程97.8m以下采用现浇砼护坡，高程97.8m至坝顶长满杂草。大坝上游砼护坡局部破损，伸缩缝内生长杂草。下游坝坡为一级，从坝顶至坝脚坡比为：1:1.9边坡，接1.2m的平台（平台高程为88.8m）。下游坝坡杂草及灌木丛生。下游坝趾有堆石棱体，块石风化严重，导滤作用明显降低。
（4）溢洪道
溢洪道位于大坝右侧，为正槽开敞式溢洪道，堰顶高程为97.42m，堰顶宽2.5m。溢洪道控制段靠坝体侧现浇砼衬砌，靠山体侧未衬砌，长满杂草；泄槽段未进行任何衬砌，杂草丛生，冲刷损毁严重；下游段无消能防冲设施。无泄洪渠。
（5）输水设施
输水涵位于大坝左端，为0.3m*0.3m浆砌石箱涵，进口高程为89.5m，出口高程为88.94m，为斜拉闸门形式放水，有启闭机房。输水涵运行多年，现漏水严重。
[资料来源：http://www.THINK58.com]
[资料来源：http://think58.com]
[版权所有：http://think58.com]
目 录
摘要…………………………………………………………………………………………1
关键词………………………………………………………………………………………1
1 前言 ……………………………………………………………………………………2
2 综合说明 ………………………………………………………………………………2
[资料来源：http://www.THINK58.com]
2.1 工程概况 ………………………………………………………………………2
2.1.1 水库工程位置 …………………………………………………………2
2.1.2 工程任务 ………………………………………………………………2
2.1.3 枢纽主要建筑物及特性参数 …………………………………………3 [来源：http://think58.com]
2.1.4 目前水库存在的主要问题 ……………………………………………4
2.1.5 安全认定结论 …………………………………………………………4
2.1.6 除险加固的必要性 ……………………………………………………4
2.2 水文概况 ……………………………………………………………4 [资料来源：THINK58.com]
2.3 工程地质 ………………………………………………………………………5
2.3.1 第四系人工堆积层 ……………………………………………………5
2.3.2 冷家溪组强风化粉砂质板岩…………………………………………5
2.3.3 冷家溪组中风化粉砂质板岩……………………………………5
2.4 工程任务及规模 ……………………………………………………………6
[版权所有：http://think58.com]
3 工程水文及调洪演算 …………………………………………………………………6
3.1 基本情况 ……………………………………………………………………6
3.2 气象情况 ………………………………………………………………………6
3.3 设计暴雨 ………………………………………………………………………6
3.3.1 水文基本资料 …………………………………………………………6
[资料来源：http://www.THINK58.com]
3.3.2 工程等级及洪水标准复核 ……………………………………………6
3.3.3 设计暴雨 ………………………………………………………………7
3.3.4 设计净雨过程的计算 …………………………………………………7
3.4 设计洪水………………………………………………………………………8
3.4.1 用推理公式求设计洪水、校核洪水 …………………………………8
3.4.2 入库洪水总量 ………………………………………………………10
3.4.3 施工分期洪水…………………………………………………………10
3.5 调洪演算复核 ………………………………………………………………11
3.5.1 调洪复核原则…………………………………………………………11
[资料来源：www.THINK58.com]
3.5.2 调洪演算的基本方程…………………………………………………11
3.5.3 调洪演算的基本资料及来源…………………………………………12
3.5.4 调洪复核结果 ………………………………………………………14
3.6 抗洪能力复核 ………………………………………………………………14
3.6.1 水库大坝坝顶高程复核 ……………………………………………14 [资料来源：http://www.THINK58.com]
3.6.2 大坝防渗心墙顶部高程复核…………………………………………15
3.6.3 溢洪道控制段顶部高程复核…………………………………………16
3.6.4 泄洪安全分析…………………………………………………………16
3.7 防洪标准复核结果 …………………………………………………………16
3.7.1 防洪标准 ……………………………………………………………16 [资料来源：http://think58.com]
3.7.2 水库大坝的实际防洪能力 …………………………………………17
3.7.3 泄洪能力 ……………………………………………………………17
4 除险加固设计 ………………………………………………………………………17
4.1 挡水建筑物加固设计 ………………………………………………………17
4.2 大坝除险加固前边坡稳定计算 ……………………………………………19 [资料来源：http://THINK58.com]
4.3 大坝加固后边坡稳定计算 …………………………………………………20
4.3.1 渗流计算参数的确定………………………………………………20
4.3.2 渗流计算 …………………………………………………………20
4.4 溢洪道除险设计……………………………………………………………21
4.4.1 溢洪道进口段及控制段 ……………………………………………21
4.4.2 溢洪道泄槽段 ………………………………………………………21
4.4.3 溢洪道消力池 ………………………………………………………23
4.5 输水涵洞除险加固 …………………………………………………………24
4.5.1 输水涵洞现状基本情况 ……………………………………………24
4.5.2 设计方案的选定 ……………………………………………………24 [来源：http://www.think58.com]
4.5.3 大坝输水涵洞重建设计 …………………………………………25
5 结论……………………………………………………………………………………27
参考文献 …………………………………………………………………………………27
致谢 ………………………………………………………………………………………28 [资料来源：www.THINK58.com]
附录 ………………………………………………………………………………………28 [版权所有：http://think58.com]
