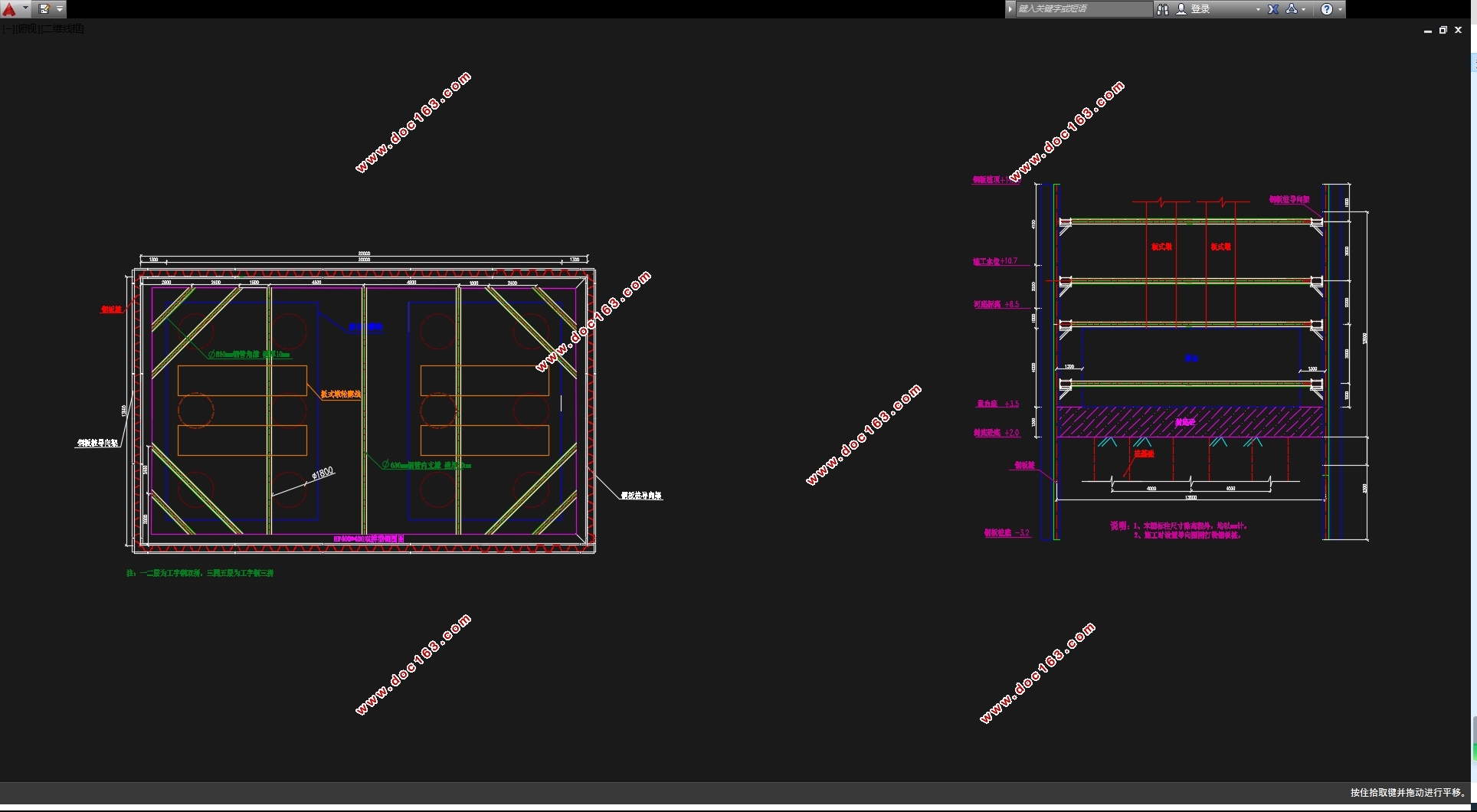

桥梁施工钢板桩围堰设计计算(含CAD图)

桥梁施工钢板桩围堰设计计算(含CAD图)(任务书,开题报告,计算说明书11000字,CAD图1张)
摘要
本项目为钢板桩围堰计算，水下施工，为确保富水特大桥18#、19#号墩施工过程中质量合格、安全达标、进度满足工期要求，特编制本专项方案。桥梁起止里程为K45+195.72～K46+633.72，桥梁中心里程为K45+914.72，全长1438m；围堰采用钢板桩拼装的形式，每个围堰都设置五个围囹，中间设3道对撑，采用直径630×10mm螺旋钢管。设计手段主要采用计算机辅助设计，应用软件包括迈达斯设计软件、以及CAD软件。设计图纸包括桥型图、桥梁围堰设计图、设计说明书。根据地质条件和实际情况，拟定不同的方案。通过计算机模拟，计算出不同方案围堰模型在荷载的作用下内力，变形，应力和应变。根据所得数据来分析钢围堰的刚度，强度和稳定性。最终在确保水下施工的安全性的前提下，选出最经济最合理的方案。
关键词：钢板桩；迈达斯设计软件；内支撑；钢围堰模型的建立；水下施工

Abstract
This project is the calculation of steel sheet pile cofferdam, underwater construction, in order to ensure that the water quality bridge 18 #, 19 # pier construction process quality, safety standards, progress to meet the duration requirements, specially prepared this special program. The length of the bridge is K45 + 195.72 ~ K46 + 633.72, the center of the bridge is K45 + 914.72, the total length is 1438m; the cofferdam is made of steel sheet pile, and each cofferdam is set up with five bars, , Using a diameter of 630 × 10mm spiral steel pipe. Design tools are mainly computer-aided design, application software, including Midas design software, and CAD software. Design drawings include bridge type, bridge cofferdam design drawings, design specifications. According to geological conditions and the actual situation, the development of different programs. The internal forces, deformation, stress and strain of different cofferdam models under load are calculated by computer simulation. According to the data obtained to analyze the rigidity, strength and stability of steel cofferdam. And ultimately to ensure the safety of underwater construction under the premise of selecting the most economical and most reasonable program.

[资料来源：http://think58.com]

Key words: Steel sheet pile; Midas design software; internal support; steel cofferdam model establishment; underwater construction

通过本次毕业设计，系统地巩固本科期间的学习内容，将基本理论和专业知识综合运用于设计过程培养学生分析和处理实际问题的能力，做到学以致用。了解现行的行业设计规范，掌握一般钢板桩围堰的设计原则及方法，计算原理，从而深入了解钢板桩围堰的一般设计流程，为毕业后从事桥梁技术工作打下基础。提高读图及绘图能力，学会查阅中外文献，使用规范手册，编写技术文件及计算机辅助设计等基本技能。熟练掌握CAD ，Midas，Word等计算机软件的使用方法。了解Midas的建模过程和功能，利用它进行钢板桩围堰的计算和分析以及施工过程对工序的模拟。并能熟练的利用CAD准确绘制工程图。培养严谨认真，实事求是，刻苦钻研，勇于创新的精神，为日后的桥梁基础建设工作奠定基础。
  [资料来源：http://THINK58.com]

目录
1 绪论    1
1.1 课题来源研究的意义    1
1.1课题研究意义    1
2 工程简介    2
3 钢板桩围堰结构形式    3
3.1内支撑合理布置间距    3
3.2 18#墩钢围堰结构形式    3
3.3 19#墩钢围堰结构形式    5

[来源：http://think58.com]

4 荷载计算    8
4.1恒载    8
4.2 活载    8
4.3计算参数    8
4.4计算结果分析    8
5 18#墩钢板桩围堰计算    9
5.1 结构概况    9
5.2计算模型    9
5.2 基本参数    10
5.2.1 钢板桩截面特性    10
5.2.2 地质资料    10
5.3 计算结果    11
6 19#墩钢板桩围堰计算    23
6.1 结构概况    23
6.2计算模型    23
6.2 基本参数    24
6.2.1 钢板桩截面特性    24
6.2.2 地质资料    24
6.3 计算结果    25
7 结论    37
参考文献    38
致谢信    39 [来源：http://think58.com]
