代冲水库除险加固工程设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

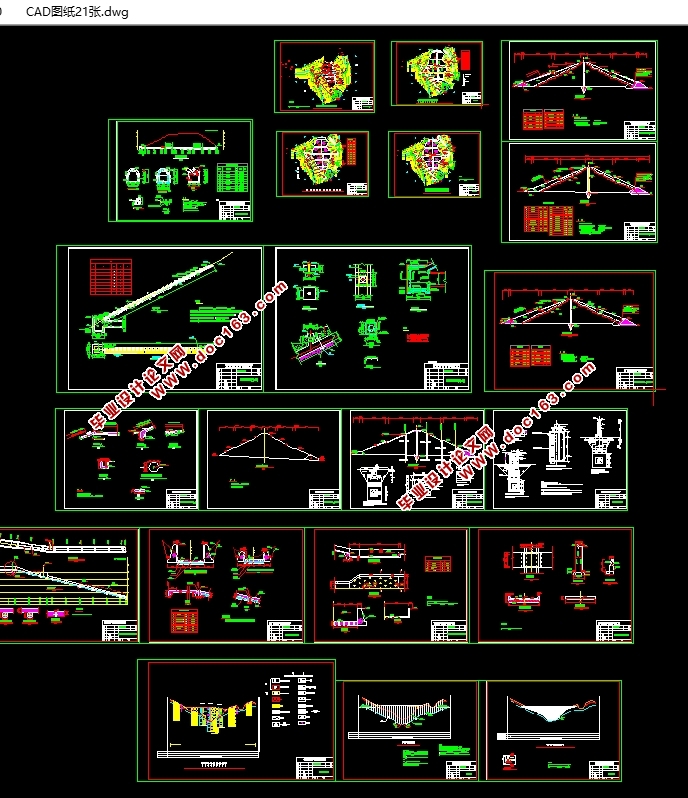

代冲水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文16000字,CAD图纸21张)
摘  要: 代冲水库是湖南省洪江市群峰乡蛇形村的小(Ⅱ)型水库,本设计主要针对水库的大坝、溢洪道及输水涵进行除险加固。大坝坝体采用冲抓套井粘土回填防渗处理,并做好坝下游脚排水棱体,坝顶硬化:大坝上游坝坡原砼护坡拆除重建,砼护坡以上采用草皮护坡:大坝下游采用草皮护坡;溢洪道进行清淤处理,泄槽断进行护砌;输水涵拆除重建。
关键词:除险加固;冲抓回填;套井;砼护坡

Generation Of Red Design Of Reservoir Reinforcement Project
Abstract:Generation of red reservoir in Hunan province township serpentine village small ( II) reservoir, this design is mainly for reservoir dam, spillway and water conveyance culvert reinforcement. The dam of open-bottomed well backfill of clay seepage treatment, and do a good job in dam downstream foot drainage arris, crest hardening: dam upstream dam slope of raw concrete revetment demolition and reconstruction, concrete revetment grassed slope above the dam downstream: using SOD revetment dredging treatment; spillway, chute off embankment culvert demolition and reconstruction;

[资料来源:THINK58.com]


Key words:Reinforcement; Chong grasping backfill; set; concrete slope protection

2.1  工程概况
2.1.1  概述
代冲水库位于沅水二级支流芙蓉溪上游,坝址地理位置坐标为北纬27°22′0″4,东经110°21′18″。其枢纽位于洪江市群峰乡蛇形村,距洪江市安江镇30.7km,距洪江市黔城镇76km。
水库控制集雨面积1.56km2,坝址以上干流长度1.92km,干流平均坡降139‰。多年平均降雨量1620mm。水库正常蓄水位117.00m,正常库容21.98万m3,设计洪水位(P=5%)118.48m,校核洪水位(P=0.5%)118.89m,总库容27.2万m3。
水库枢纽工程由大坝、溢洪道、灌溉输水涵洞等建筑物组成。该工程属五等工程,主要建筑物为五级,次要建筑物为五级。该水库始建于1974年,于1976年竣工投入运行,是一座以灌溉为主,兼顾防洪、养鱼等综合利用的小(Ⅱ)型水利工程。
水库大坝包括大坝坝体、溢洪道、输水涵洞等建筑物。大坝原设计为粘土心墙坝,实际施工为均质坝,最大坝高22m,坝顶高程120.00m,坝顶轴长52.88m,坝顶宽4.3m。本次加固设计按均质坝加固,加固后最大坝高22.0m,坝顶高程120.00m,坝顶轴长57m,坝顶宽5.0m。 [来源:http://www.think58.com]
原溢洪道位于大坝左端,为正槽式溢洪道,堰顶高程117m,泄流宽度3.7m,溢洪道全长93.1m,最大下泄流量为17.04m3/s(P=0.5%)。加固后溢洪道溢流宽度4.0m,全长93.1m,最大下泄流量17.04m3/s(P=0.5%)。

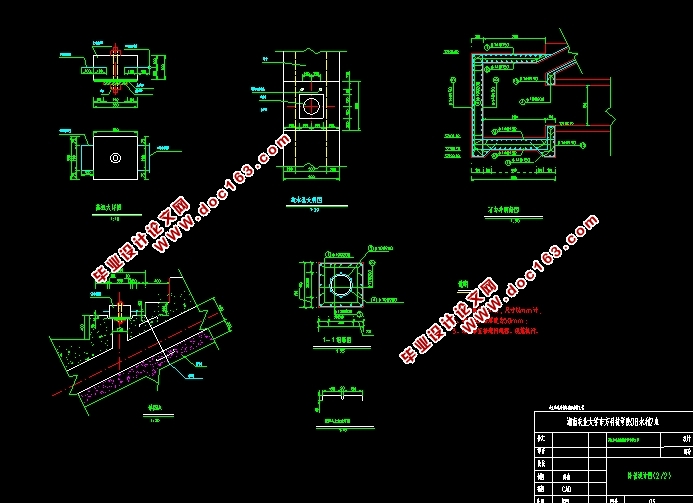

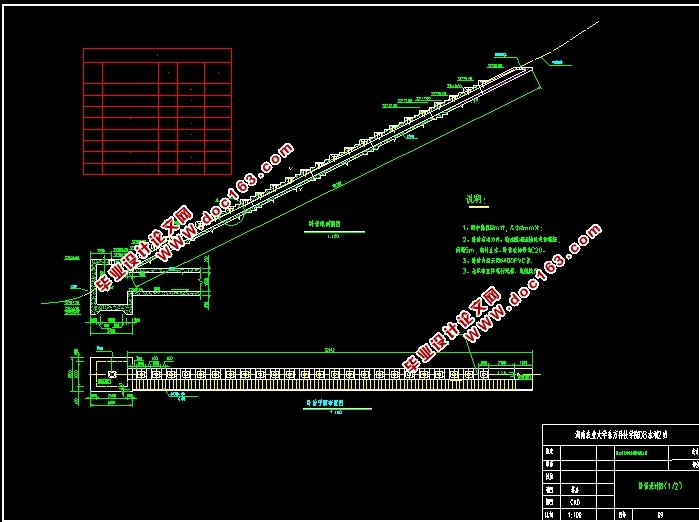

原灌溉输水涵洞位于左端坝体下,全长79.89m,为Φ0.4m钢筋混砼有压涵管,进口底板高程102.019m,出口底板高程101.62m,消力井顶部高程103.75m,纵坡i=1/200,设计最大流量0.3m3/s。卧管位于大坝左岸山坡,全长25m,为钢筋砼箱涵,断面尺寸0.3×0.3m,放水孔尺寸Φ180。本次加固设计将原灌溉输水涵洞封堵,重新开凿隧洞放水灌溉,新开隧洞布置在大坝左岸,总长度112.3m,底坡5/1000,开挖断面1.8×2.15m,衬砌成型后断面尺寸为1.2×1.55m;为直墙圆拱型断面。隧洞进口新修取水卧管,为现浇钢筋砼管,内径0.4m圆型,管壁厚0.2m,卧管长36.36m,放水孔口尺寸为直径0.25m的圆孔,放水孔共24级,每级最大高差为0.6m,最高放水孔高程119.4m,最低放水孔高程104.60m。


[资料来源:THINK58.com]

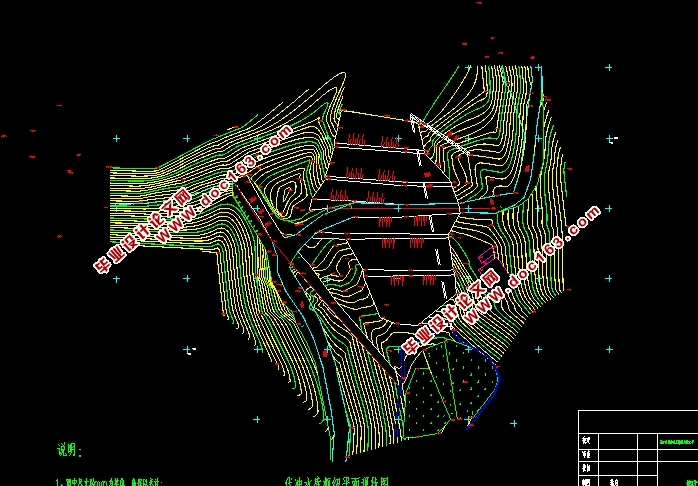

代冲水库除险加固工程设计(含CAD图)
代冲水库除险加固工程设计(含CAD图)
代冲水库除险加固工程设计(含CAD图)
代冲水库除险加固工程设计(含CAD图)
代冲水库除险加固工程设计(含CAD图)

[资料来源:http://THINK58.com]

目  录
摘  要:    1
关键词:    1
1  前言    2
2  综合说明    2
2.1  工程概况    2
2.1.1  概述    2
2.2  水文及调洪演算    3
2.3  工程地质    4
2.3.1  地质概况    4
2.3.2  地质结论    5
2.3.3  天然建筑材料    5
2.3.4  岩土力学参数    5
2.4  工程任务及规模    6
2.4.1  工程任务    6
2.4.2  枢纽建筑    6
2.4.3  工程存在的主要问题    7
2.4.4  除险加固的必要性    7
2.5  水土保持和环境保护设计    8
3  水文    8
3.1  工程概况    8
3.2  气象    8
3.3  工程等级及洪水标准    8 [来源:http://think58.com]
3.4  设计洪水    9
3.4.1  设计暴雨    9
3.4.2  用推理公式推求设计洪水    9
3.5  调洪演算    13
3.5.1  基本资料及调洪原则    13
3.5.2  库容曲线    13
3.5.3  泄流曲线    14
3.6  抗洪能力复核    16
3.6.1  坝顶高程复核    16
3.6.2  溢洪道控制段导墙顶部高程复核    17
3.7  施工洪水    17
4  除险加固设计    17
4.1  大坝加固    17
4.2  输水涵洞处理设计    18
4.3  溢洪道加固设计    18
4.4  防汛公路    18
4.5  工程设计    18
4.5.1  设计依据    18
4.5.2  基本资料    18
4.5.3  除险加固工程设计项目    20

[资料来源:THINK58.com]


4.6  除险加固工程设计    20
4.6.1  大坝除险加固设计    20
4.7  灌溉输水建筑物设计    22
4.7.1  输水建筑物现状及存在的问题    22
4.7.2  新修输水隧洞    22
4.7.3  新修放水卧管    22
4.7.4  消力井设计    23
4.7.5  输水底涵封堵设计    23
5  设计概算    24
5.1  工程概况    24
5.2  投资主要指标    25
5.3  编制原则及依据    26
5.3.1  工程初步设计资料、图纸;    26
5.3.2  国家及主管部门颁发的有关文件及定额。主要有:    26
5.3.3  工程初步设计资料、图纸;    26
5.3.4  本次概算编制依据湘水建管[2008]第16号文颁发的《湖南省水利水电工程设计概(估)算编制规定》,依据该规定采用以下定额:    26
5.4  基础单价    26 [来源:http://think58.com]
5.4.1  人工预算单价: 按湘水建管[2008]第16号文规定人工预算单价为:    26
5.4.2  材料预算价格:按2011年第二期《怀化工程造价》和当地运价资料进行计算。    26
5.4.3  砂石料:    26
5.4.4  施工用电、风、水    27
5.5  工程单价取费标准:    27
5.5.1  其他直接费费率    27
5.5.2  现场经费费率    27
5.5.3  间接费费率    27
5.5.4  利润率: 直接工程费与间接费之和的7%    27
5.5.5  税金率: 直接工程费、间接费、利润三项之和的3.22%    27
5.6  其他    27
6  设计结论    28
