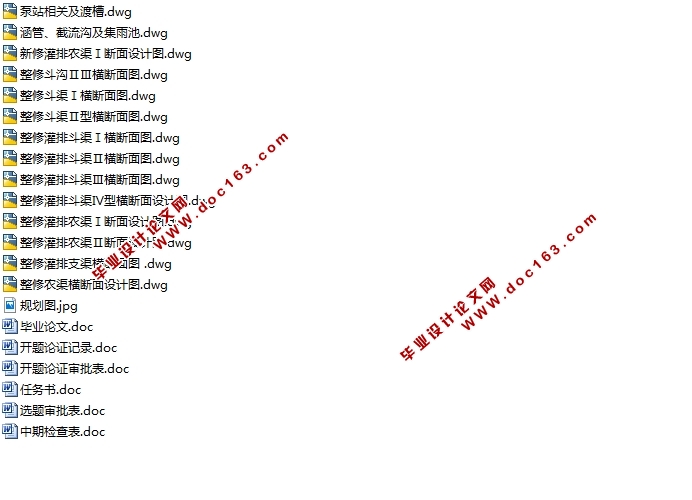

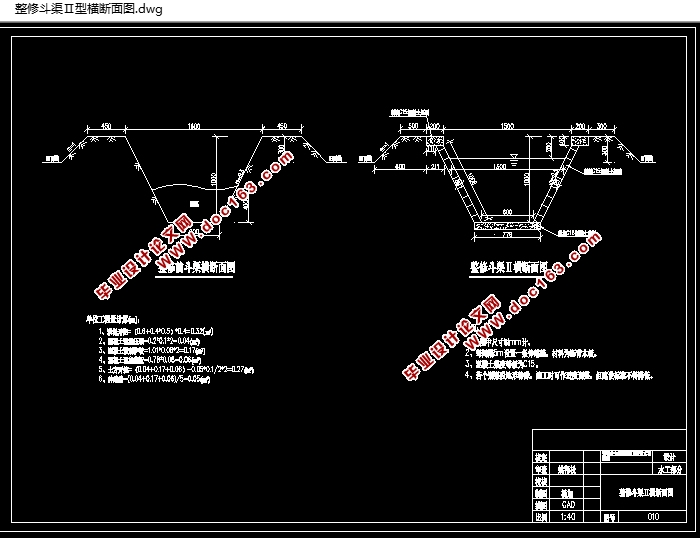

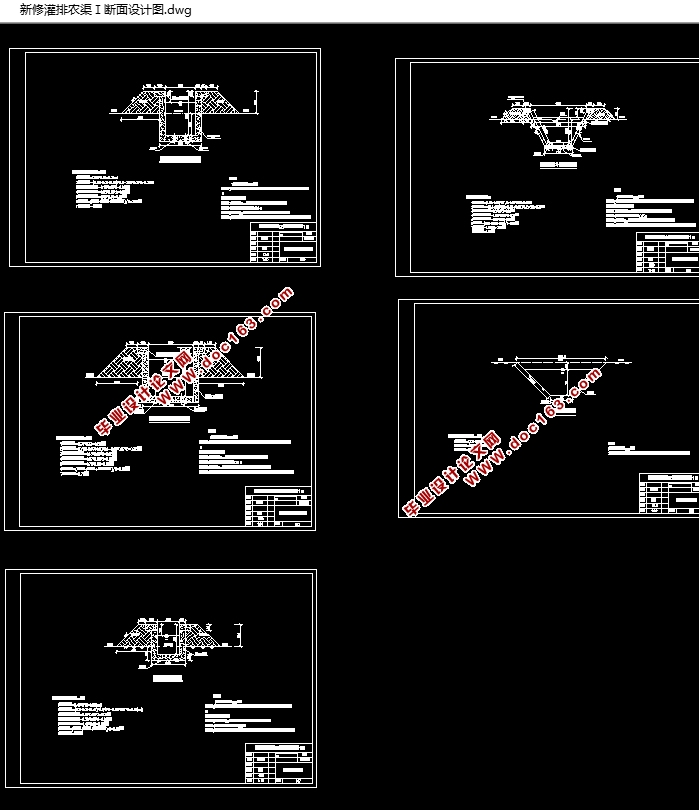

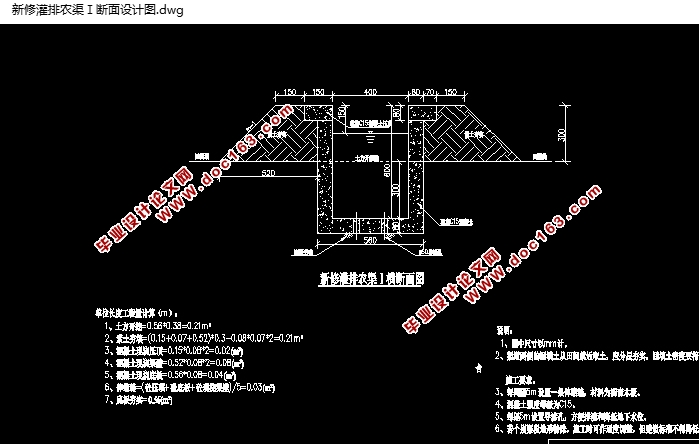

新塘乡土地综合整治项目农田水利工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文18000字,CAD图纸14张)
摘 要：农田水利工程作为土地整理工程之一，设计工作的好坏对整个工程有重要的作用，因此科学合理的设计非常重要。本设计研究了新塘乡基本农田土地整理项目中的农田水利工程的规划设计方法以及相关水力计算，重点对灌溉水源选择、水源工程和输配水工程进行分析和研究。通过分析计算设计出符合灌溉、排水要求的沟渠，可以使土地整理质量得到进一步提高。
关键词：土地整理；农田水利工程；设计；施工组织
Design of Irrigation and Water Conservation Engineering in Land Consolidation Project at Xintang Town
Abstract: As part of land consolidation project,scientific and rational design of irrigation and drainage engineering played an important role in the whole project.The design method and correlated hydraulic calculation in the land consolidation project at Xintang town were studied,among which the choice of irrigation water,water source project,transmission and distribution works were emphatically analyzed.The results showed that the design have met the requirements for the water irrigation and drainage in this project,thus could improve the quality of land consolidation. [来源：http://think58.com]
Key words: land consolidation; irrigation and water conservation engineering; design; constructi-
tion organization
2 项目区概况
2.1 位置及范围
项目区位于湖南省汨罗市西北部的新塘乡，东临桃林镇，西抵东洞庭湖，北接岳阳县黄沙街镇，南连汨罗市城区。涉及新塘乡的光前村、书林村、长塘村、丁园村、磊石村、玉龙村、拦江村、范塘村、徐塘村、裕后村、划林村、新僚村、东冲村等13个行政村，土地利用总面积3750.89hm2，地理坐标为东经109°58′10″～110°04′42″，北纬28°57′54″～29°01′20″。依据《湖南省土地开发整理项目建设标准（试行）》项目区属于浅丘漫岗山地丘陵工程类型区。
2.2 自然状况
2.2.1 地形地貌
项目区属丘陵区红土低岗地，岗间冲垅为水田，岗坡多为旱地。汨罗江自西北向东南流经项目区边缘，海拔一般在25～45m之间，地形坡度2º～10º，相对高差5～20m，为浅丘漫岗山地丘陵工程类型区。
2.2.2 气象
项目区属中亚热带向北亚热带过渡的季风气候区，气候温暖，光照充足，降水充足，具有“春温多变，寒流频繁；热量丰富，无霜期长；雨季明显，夏秋多旱；四季分明，季节性强”的特点。年平均太阳辐射总量107.65Kcal/cm2，其中有效辐射为50%；年平日照时数1714.9h，日照百分率为39%。年平均气温16.7～16.9℃，多年平均降水量1353.6mm。
[资料来源：http://www.THINK58.com]
2.2.3 土壤
项目区的成土母质为花岗岩风化物和板岩风化物，水田主要是浅紫泥田、红黄泥田和还有部分白散泥田，土壤类型以水稻土、红壤分布最为广泛。区内土壤有机质含量丰富，氮素含量高，盐基饱和度低，PH值5.5～6.5左右，呈微酸性或中性反应。
2.2.4 植被
项目区地类基本为农业生产用地，主要植被为稻谷、棉花、玉米、蔬菜、油菜、大豆，还有少量果树和杂草；丘岗地主要为杂树和灌木丛；交通及田间道两侧以及庄前屋后种植绿化林木和少量果树。
2.2.5 水文与水文地质
项目区内雨量充沛，地表水和地下水资源较为丰富。年均降雨量1353.6mm，地表水主要依赖于自然降雨，多年平均径流系数为0.45；地下水主要为松散岩类孔隙水，水量丰富，水位埋深1～20m不等，水的硬度大多数在4.2德度以下，为极软水，符合灌溉和饮水标准。
2.2.6 工程地质条件
项目区内大部分地层属洞庭湖滨岸与湖心过渡带的沉积物，由第四系全新统和第四系更新统地层组成，地表主要由遭受流水侵蚀作用及物理风化剥蚀作用而造成，路基土质稳固且无较大坡度。区内不良地质条件有软土和砂土液化，对工程建设有一定影响，但分布面积较小。沟渠建设途经软性地质基础及溪沟岸边时，可采取清淤、换填土及护砌等措施，以夯实沟渠基础及稳定边坡；田间道及生产路建设途经软性地质基础及溪沟岸边时，可采用置换土、分层碾压、护砌等措施进行处理，以夯实基础，满足建设要求。
[版权所有：http://think58.com]
[来源：http://think58.com]
目 录
摘要……………………………………………………………………………1
关键词…………………………………………………………………………1
1 前言……………………………………………………………………………2
2 项目区概况………………………………………………………………………2
2.1 位置及范围……………………………………………………………2
2.2 自然状况………………………………………………………………2
2.2.1 地形地貌…………………………………………………………2
2.2.2 气象………………………………………………………………2
2.2.3 土壤………………………………………………………………2
2.2.4 植被………………………………………………………………3 [来源：http://think58.com]
2.2.5 水文和水文地质…………………………………………………3
2.2.6 工程地质条件……………………………………………………3
2.2.7 天然建筑材料……………………………………………………3
2.3 社会经济条件……………………………………………………3
2.4 自然灾害………………………………………………………………4 [来源：http://think58.com]
2.5 基础设施条件………………………………………………………………4
2.5.1 道路交通设施……………………………………………………4
2.5.2 灌排系统骨干设施状况…………………………………………4
2.5.3 田间灌排设施状况………………………………………………4
2.5.4 电力设施…………………………………………………………5 [来源：http://think58.com]
2.5.5 农田防护与生态环境保持设施…………………………………5
3 土地限制因素………………………………………………………………5
3.1 自然因素限制……………………………………………………………5
3.2 农业设施因素限制………………………………………………………5
3.3 规划因素限制……………………………………………………………6
[资料来源：http://think58.com]
3.4 其他限制因素……………………………………………………………6
4 项目区水资源供需平衡分析……………………………………………6
4.1 供水分析…………………………………………………………………6
4.1.1 项目区水资源概况………………………………………………6
4.1.2 可供水量计算……………………………………………………6
[版权所有：http://think58.com]
4.2 需水量预测………………………………………………………………7
4.2.1 农作物的选择……………………………………………………7
4.2.2 灌溉计算标准……………………………………………………7
4.2.3 灌溉需水量计算…………………………………………………7
4.3 供需分析…………………………………………………………………8
[资料来源：www.THINK58.com]
5 项目工程规划………………………………………………………………9
5.1 灌溉与排水工程规划……………………………………………………9
5.1.1 布局原则…………………………………………………………9
5.1.2 布局方案…………………………………………………………9
6 农田水利工程设计……………………………………………………………………10
[资料来源：www.THINK58.com]
6.1 灌溉水源工程设计………………………………………………10
6.1.1 泵站整修…………………………………………………………10
6.1.2 水泵及动力机选型………………………………………………10
6.1.3 泵站配套电力设施………………………………………………11
6.1.4 安装高程…………………………………………………………11 [资料来源：THINK58.com]
6.1.5 泵房建筑结构及基础……………………………………………12
6.1.6 进、出口池设计……………………………………………………12
6.2 输水工程设计……………………………………………………12
6.2.1 灌溉流量设计……………………………………………………12
6.2.2 渠道流量…………………………………………………………12 [版权所有：http://think58.com]
6.2.3 新修灌排渠道的排水量校核……………………………………13
6.2.4 横断面设计………………………………………………………15
6.2.5 流速校验…………………………………………………………16
6.2.6 渠道纵断面设计…………………………………………………16
6.2.7 整修渠道的灌溉流量校核………………………………………16
6.2.8 整修灌排渠道的排水校核………………………………………17
[版权所有：http://think58.com]
6.3 排水工程设计……………………………………………………17
6.3.1 标准………………………………………………………………17
6.3.2 排涝流量计算……………………………………………………18
6.3.3 排渍流量计算……………………………………………………18
6.3.4 排水沟典型断面设计……………………………………………19
6.3.5 整修排水沟流量校核……………………………………………19
6.3.6 排水沟纵断面设计………………………………………………20
6.4 渠系建筑物设计…………………………………………………20
6.4.1 沟渠沟路涵管……………………………………………………20
6.4.2 渡槽………………………………………………………………21
[资料来源：http://think58.com]
6.4.3 截流沟……………………………………………………………24
6.4.4 集雨池……………………………………………………………24
7 生态保护探讨…………………………………………………………………25
8 结论……………………………………………………………………………25
参考文献………………………………………………………………………25 [资料来源：THINK58.com]
致谢……………………………………………………………………………26
