保康磷矿地下开采设计(含CAD图)

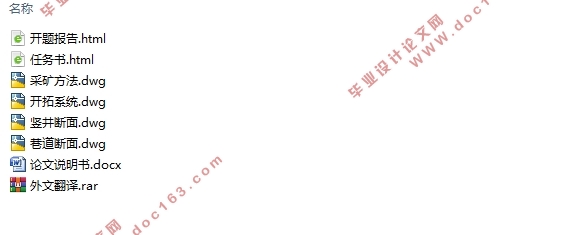

保康磷矿地下开采设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书13000字,CAD图4张)
摘要
这次地下开采设计是针对保康磷矿白竹矿区II、III、IV矿段进行的，生产能力150万t/a。II矿段沿走向长500m，，III矿段沿走向长1240m，IV矿段沿走向长1970m，平均倾向80°～130°，平均倾角16°，矿石和围岩稳定性较好。
本次设计采用双平硐开拓，主平硐用于运输矿石，辅助平硐用于运输人员、设备、材料等，罐笼提升，胶带运输；采用无轨自行设备切顶房柱法进行开采，矿块沿矿体走向排列，矿块高度50m，长度50m，铲运机出矿；该矿采用单翼对角通风系统，回风天井加通风平硐回风；并给技术经济条件、矿山机械、给排水进行了选型、计算和分析，编写基建进程计划，完成对矿区地下开采的初步设计。
关键词：开拓方案；磷矿地下开采；无轨自行设备切顶房柱法；通风

ABSTRACT
The underground mining design was carried out for the II, III and IV sections of the Baizhu mining area of Baokang Phosphate Mine with a production capacity of 1.5 million t/a. The II section is 500m long along the strike, and the III section is 1240m long along the strike. The IV section is 1970m long along the strike, with an average inclination of 80°-130° and an average inclination of 16°. The ore and surrounding rock have good stability. [版权所有：http://think58.com]
This design adopts double flat boring development, the main flat raft is used to transport ore, the auxiliary flat raft is used for transporting personnel, equipment, materials, etc., the cage is lifted, the tape is transported; the trackless self-equipment cutting roof column method is used for mining, the nugget Arranged along the ore body, the height of the ore block is 50m, the length is 50m, the scraper is out of the mine; the mine adopts a single-wing diagonal ventilation system, the return air patio is ventilated and flat, and the wind returns; the mining machinery, water supply and drainage, technical economy The conditions were selected, calculated and analyzed, the infrastructure construction schedule was prepared, and the preliminary design of the underground mining of the entire mine was completed.
Key words: underground mining of phosphate rock; development plan; roofless house column method for trackless self-propelled equipment; ventilati

矿区概况
保康磷矿在武当山的南面，神农架的东面，白竹矿区在保康县的西南方向。矿区从东面的郭家坡，向西到前坪，北面靠近安包子，南面毗邻烟灯垭。矿区地理坐标：东经：110°56′26.4″——110°57′21.6″；北纬：31°39′52.7″——31°42′57.7″。矿区面积是11.51km2。矿山距离保康县城70km，从县城到襄樊市144km，距离宜昌市210km，都有公路相通，新建的209国道穿过矿区北部，穿过209国道到兴山峡口。矿区交通位置图见图1.1.1。 [资料来源：http://www.THINK58.com]
1.2设计依据
1.2.1设计依据
《湖北省保康磷矿白竹矿区详细勘探地质报告》相关资料。
1.2.2设计范围
本次设计范围为矿山资源的开采及其配套设施，不含选矿和加工。
1.2.3矿石设计规模
矿石生产能力150万吨/年。
1.3矿区建设条件
1.3.1矿区资源条件
保康磷矿白竹矿区分为I、II、III、IV四个矿段，根据湖北省地质矿产局第八地质大队提交的《湖北省保康磷矿白竹矿区详细勘探地质报告》，得知资源储量是可靠的。截至2009年10月，白竹矿区II、III、IV（III、IV矿段深部）矿段范围内储量报告批准的资源储量为6210.8万t，P2O5平均品位23.03%。
1.3.2供水条件
矿区附近有很多河流，主要包括横溪河、龙口河、龙洞河和南河。南河流量为8.3174～13.6532m3/s，可充分满足采矿用水，但管路长（约10km），高差大（约650m）。此外，可根据矿坑涌水的水质情况进行利用。能满足采矿，生活需要。
1.3.3供电条件
距矿区7km的马桥110kV变电所装有两台110/35/10kV变压器，容量分别为4WkVA和1WkVA，目前剩余容量约为50%，其电源由华中店里网的保康变电站以架空线路引来。另外本矿区附近还有一10kV线路五九线，线路容量为3KkVA。故矿区外部电源可靠，能满足生产所需。

1.3.4生产所需材料
矿山生产所需要的炸药、雷管、木材、水泥、钢筋等均可从附近的马桥、保康、襄阳和宜昌等地采购，或者可以就地取材。
1.3.5技术人员
矿山有优秀的矿山技术人员和熟练的采矿队伍，周围村庄也可提供矿山员工，为矿山建设开采服务。
  [资料来源：THINK58.com]

目录
第1章 绪论    1
1.1矿区概况    1
1.2设计依据    1

1.2.1设计依据    1
1.2.2设计范围    1
1.2.3矿石设计规模    1
1.3矿区建设条件    1
1.3.1矿区资源条件    1
1.3.2供水条件    1
1.3.3供电条件    1
1.3.4生产所需材料    2
1.3.5技术人员    2
第2章 磷矿石供需市场    4
2.1磷主要用途    4
2.2中国资源供需形势    4
第3章 矿区地质    5
3.1矿区地质概况    5
3.1.1构造    5
3.1.2地层    5
3.2矿床地质特征    5
3.2.1矿层规模    5
3.2.2矿层形态及产状    5
3.2.3矿石质量特征    6
3.2.4顶板、底板和夹石    6
3.2.5 矿石及围岩的化学成分    6
3.3矿床的开采条件    6
3.3.1工程地质    6 [资料来源：THINK58.com]
3.3.2水文地质    6
3.3.3矿区环境地质    7
3.4设计利用的储量    7
3.5对地质条件的评述    7
第4章 开拓系统    8
4.1矿山工作制度、生产能力和服务年限    8
4.1.1矿区工作制度    8
4.1.2矿山生产能力及验证    8
4.1.3矿山服务年限    9
4.2开拓方案的选择    9
4.2.1开拓系统的基本要求    9
4.2.2影响开拓系统选择的因素    9
4.2.3开拓系统方案的初选    9
4.3开拓方案    10
4.3.1开拓方案描述    10
4.3.2提升运输系统    12
第5章 采矿方法    13
5.1开采技术状况    13
5.1.1矿体赋存状况    13
5.1.2矿石价值及品位    13
5.2采矿方法的选择    13
5.2.1采矿方法选择的原则    13

[资料来源：www.THINK58.com]

5.2.2采矿方法的选择及其描述    13
5.3矿块采准切割工作    13
5.4矿块回采工作    13
5.4.1采矿工艺    13
5.5采准、切割及回采计算    14
5.5.1采准切割工程量    14
5.5.2同时回采矿块数    15
5.6采矿方法指标    16
5.6.1日生产能力    16
5.6.2设备选型    16
5.6.3矿石回收率、贫化率    16
第6章 矿井通风系统    17
6.1通风方法和通风系统    17
6.1.1通风系统    17
6.1.2通风方法    17
6.2风量和风压    17
6.2.1全矿总风量    17
6.2.2全矿总风压    17
6.3通风设置    18
第7章 井下给排水系统    19
7.1排水系统    19
7.1.1水文地质条件    19
7.1.2防治水方案    19 [版权所有：http://think58.com]
7.1.3排水系统    19
7.2供水系统    19
第8章 矿山机械    20
8.1提升运输设备    20
8.2压风设备    20
8.3排水设备    20
8.4凿岩设备    20
8.5通风设备    20
第9章 基建进度计划    21
9.1投产条件    21
9.1.1投产规模    21
9.1.2三级矿量    21
9.2基建工程量    21
9.3基建进度计划    21
第10章 总图运输    22
10.1厂址选择    22
10.2总体布置    22
10.2.1总体布置原则    22
10.2.2废石场    22
10.2.3水源    22
10.2.4绿化    22
10.3矿区总体运输    22
10.3.1井下运输    22
10.3.2地面运输    23
第11章 矿山安全    24

[资料来源：http://THINK58.com]

11.1生产中产生的职业伤害因素    24
11.2防护措施    24
11.2.1地质灾害的防护措施    24
11.2.2矿区灾害的防护措施    24
11.2.3职业安全防护措施    24
第12章 环境保护    26
12.1废水处理    26
12.2大气污染防治措施    26
12.3固体废弃物污染防治措施    26
12.4生态保护措施    26
12.5地质环境保护防治对策    26
参考文献    28
致谢    29 [资料来源：http://THINK58.com]
