攀枝花700万吨/年钒钛磁铁矿选矿厂设计(含CAD图)

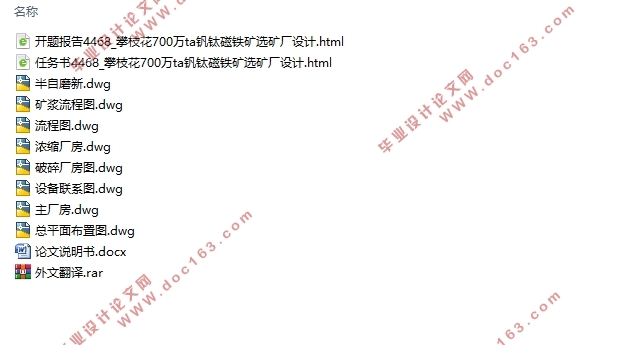

攀枝花700万吨/年钒钛磁铁矿选矿厂设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书14000字,CAD图8张)
摘要
本文是基于四川攀枝花某钒钛磁铁矿经过地质勘探、矿物选别可行性研究所得到的一些基本数据，根据矿物的选别原理设计选别流程图，由此依地设计生产能力为700万吨/年的选矿厂。

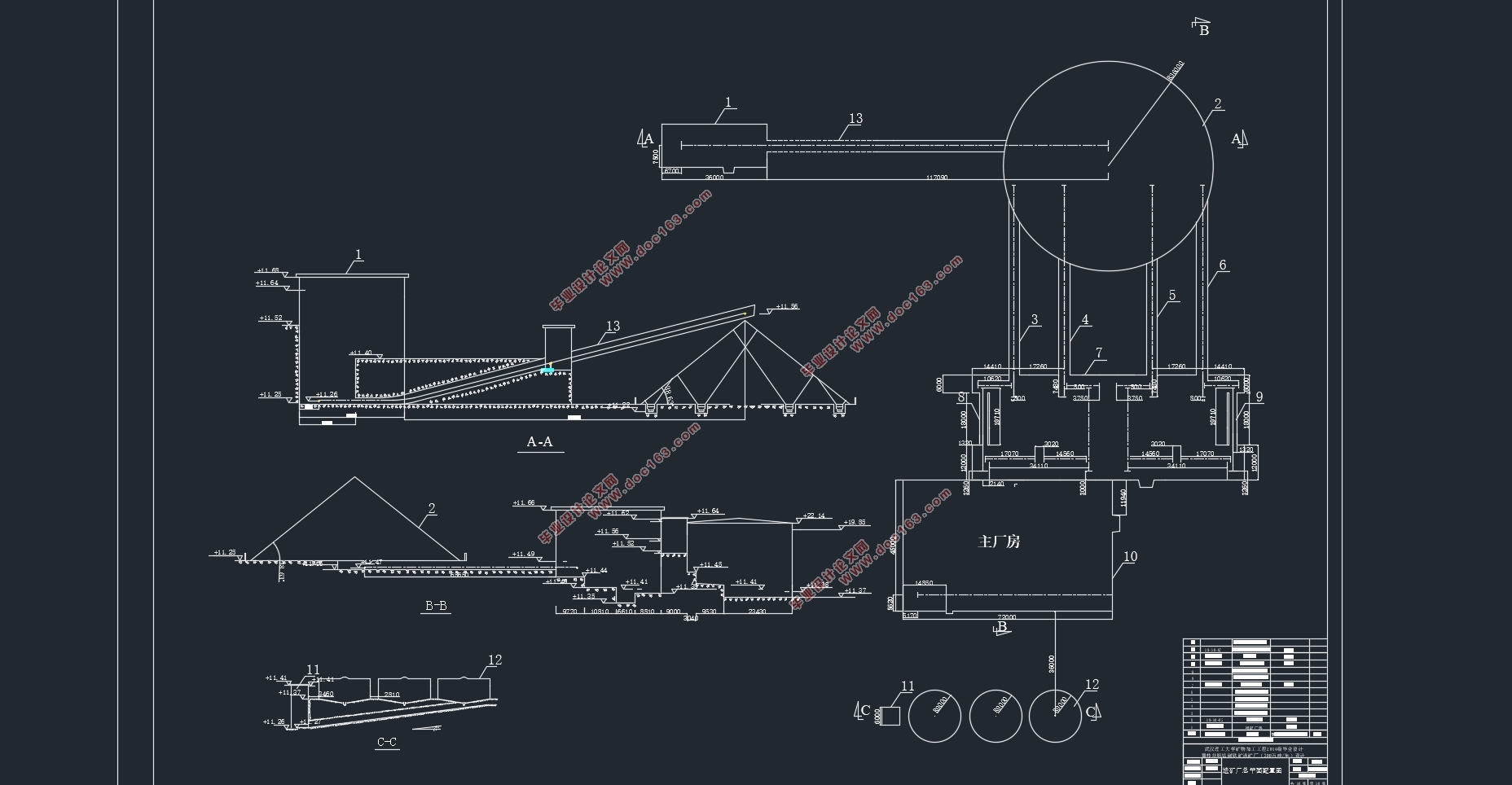

本说明书主要探讨了在选矿厂设计过程中的计算过程以及不同设备选型的原则过程，通过选别将矿石的品位由28.47%提高到57%，并依据计算过程用CAD进行绘制图纸，从而完成了对该选矿厂的初步设计。
本说明书验证了该选矿厂的建设方案的可行性，并且设计出了切实有效的选别流程方法以及工艺。在选则设备的过程中充分考虑选别过程的各个要求，从而实现设备的最优选择。
关键词：钒钛磁铁矿；设备选别；流程计算；水量平衡

Abstract
The manual is based on some basic data obtained from the feasibility study of geological exploration and mineral selection in Panzhihua, Sichuan, and the design flow chart is designed according to the principle of mineral selection.Thus the production capacity of 7 million tons / year is designed in accordance with the design.

[资料来源：THINK58.com]

The manual mainly discusses the calculation process and the principle process of selecting different equipment in the process of concentrator design.Ore grade is increased from 28.47% to 57% by selection. And according to the calculation process, draw the blueprint with CAD, thus the preliminary design of the concentrator is completed.
The results of this study verify that the construction of the concentrator is feasible, and the design of effective selection process and process. In the process of selecting the equipment, the requirements of the selection process are fully taken into consideration, so that the optimal selection of equipment can be realized.
Key Words：vanadium-titanium magnetite;equipment selection;process calculation; water balance
  [资料来源：THINK58.com]

目录
第1章总论    1
1.1 目的及意义    1
1.1.1 攀枝花钒钛磁铁矿资源的现状分析    1
1.1.2 选矿厂设计的目的    2
1.1.3 意义    2
1.2 选矿厂原始资料    2
第2章选矿厂工艺流程的计算与设备选择    4
2.1 选矿厂的工作制度和设备作业率    4
2.2 破碎流程的计算及破碎设备的选型    6
2.3 半磨矿流程的计算及半磨矿设备的选型    9

2.3.1 半磨矿设备的选择计算    9
2.3.2 筛分设备的选择计算    10
2.4 选别流程和选别设备的选型计算    12
2.4.1 选别流程的计算和选别设备的选型    12
2.4.2 矿浆流程的计算    15
2.4.3 选别设备的选型计算    20
2.4.4 脱水作业设备的选型计算    22
第3章辅助设施和辅助设备的选择计算    24
3.1 矿仓的计算    24
3.2 给矿机的选择计算    24
3.2.1 破碎给矿机的选择计算    24
3.2.2 磨矿给矿机的选择计算    25
3.3 带式运输机的选择计算    25
3.3.1 计算输送带的宽度    25
3.3.2 传动滚筒轴功率计算    26
3.3.3 计算电动机的功率    27
3.3.4 输送带最大张力计算    27
3.3.5 输送带层数确定    27
3.3.6 制动力矩的计算    27
3.4  砂泵的选择计算    29 [资料来源：http://THINK58.com]
3.4.1 管道直径及矿浆流速的计算    29
3.4.2 砂泵扬送矿浆的总扬程的计算    29
3.4.3 由砂泵折算出的清水总扬程    30
3.4.4 砂泵所需总功率的计算    30
3.4.5 其它主要砂泵的汇总表    31
第4章厂房布置与设备配置    32
4.1 厂房布置的基本原则    32
4.2 设备配置的基本原则    32
4.3 厂房布置图    32
第5章修理、取样及其辅助设施    33
5.1 机修车间    33
5.2 取样    33
5.3 试验室    33
5.4 化验室    33
第6章选矿厂技术经济分析    34
6.1 选矿厂设备投资计算    34
6.1.1 主要设备投资计算    34
6.1.2 金属构件的概算    34
6.2 选矿厂所需劳动定员    34
6.3 精矿成本计算    35
6.3.1 电费计算    35 [来源：http://think58.com]
6.3.2 选矿厂总成本计算    35
6.4 经济分析    35
6.4.1 利润计算    35
6.4.2 流动资金    36
6.4.3 总投资    36
6.4.4 投资回收期    36
第7章选矿厂的环境保护    37
参考文献    38
附录    39
附录A 部分设备明细表    39
附录B 矿浆流程平衡计算汇总表    40
附录C 起重机选择    42
致谢    43 [资料来源：THINK58.com]
