陇城隧道入口边坡工程设计(含CAD图)

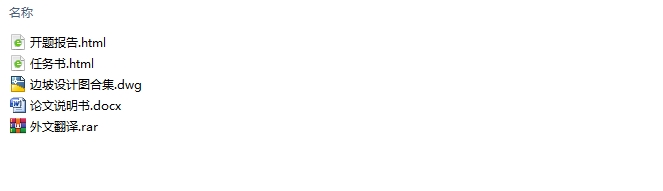

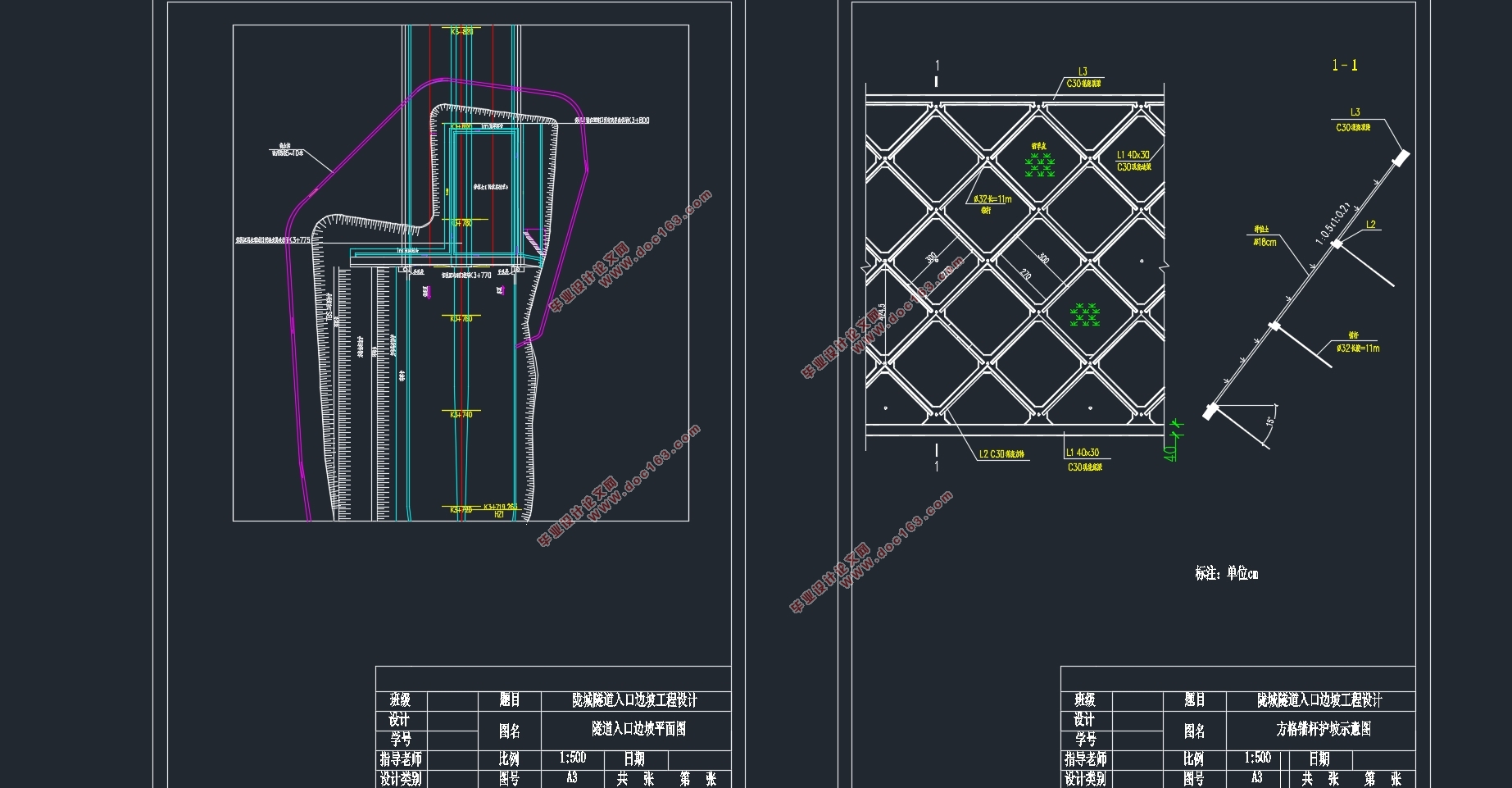

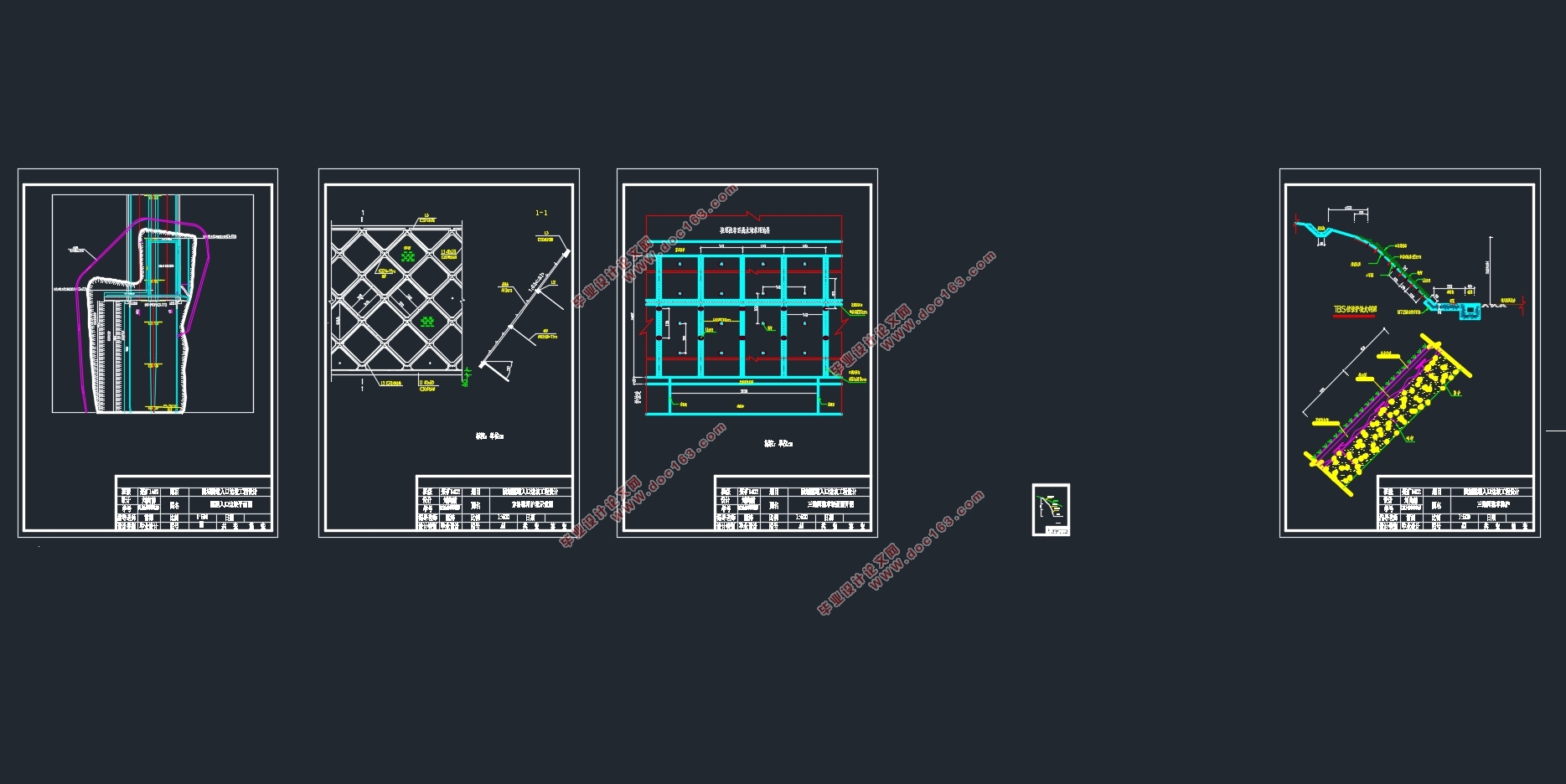

陇城隧道入口边坡工程设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书10000字,CAD图4张)
摘要
陇城隧道入口处边坡为二级边坡，边坡类型为含有极薄土层的岩质边坡。隧道洞口的岩石弱风化砂砾岩裂隙较发育，岩体较破碎，岩芯完整性差。如果设计边坡时，对边坡潜在危害因素的特征和性质认识不清，或者治理措施不够，容易出现各种问题，甚至会影响到该路段的正常通行，所以要严格设计该路段的边坡工程。
本次边坡工程设计中，首先根据边坡的工程概况利用坡率法进行放坡并设计边坡台阶。然后利用理正软件，采用圆弧滑动法进行稳定性分析和剩余下滑力计算。左侧边坡需进行支护，仰坡及右侧边坡无需进行支护。根据实际情况采用了两种支护方式：第一，位于左侧边坡上层台阶处，含有部分的极薄亚黏土层，为了防止边坡出现滑动，同时考虑到城市道路绿化问题，采用TBS三维网支护；第二、左侧边坡中间层及下层台阶，为岩质边坡，为了防止边坡滑动，采用钢筋混凝土喷锚支护，计算锚杆截面积、锚固长度等。最后，为减少地表水对边坡的冲刷作用，设计一条环形截水沟。
关键字：边坡台阶设计；理正边坡稳定性分析；台阶支护；截水沟排水

Abstract [资料来源：http://think58.com]
 The slope at the entrance of Long Cheng Tunnel is a second grade slope, and the slope type is a rock slope with extremely thin soil layer.The weak weathering sand gravel rock fissure is relatively developed, the rock mass is relatively broken, and the core integrity is poor.If the characteristics and properties of the potential hazard factors of the slope are not well understood when the slope is designed, or if the treatment measures are not enough, it is easy to appear various problems, and even affect the normal passage of the section, so it is necessary to design the slope engineering of the section strictly.
      According to the general situation of slope engineering, the slope support design is carried out by slope rate method and slope steps are designed.Then, the stability analysis and residual gliding force calculation are carried out by arc sliding method with the help of straightening software.The left side slope needs to be supported, and the vertical slope and the right side slope need not be supported.According to the actual situation, two kinds of support methods are adopted:First, located on the upper steps of the left side slope, there is a part of extremely thin subclay layer. In order to prevent the slope from sliding and taking into account the problem of urban road greening, TBS three-dimensional mesh support is adopted.The second , left side slope intermediate layer and the lower layer step are rock slopes . In order to prevent the slope from sliding , the cross - sectional area and the anchoring length of the anchor rod are calculated by using the reinforced concrete shotcrete support .Finally, in order to reduce the erosion effect of surface water on the slope, a circular gully is designed. [来源：http://www.think58.com]
Key words: slope step design; stability analysis of Li Zheng slope; step support; drainage of intercepting ditch

工程概况
陇城隧道位于广州市开发区西区东出入口市政道路工程地段，隧道起点桩号为K3+770。隧道入口为保税区端，位于南西向斜坡上。最大高程为52.62m，保税区山脚下地面高程为8.1~8.8m，隧道底板高程为21.17~24.997 m，隧道顶板高程为31.22~35.047 m。场地地貌单元属于低山，中部地势高，向北东和南西方向渐低，南西部坡度稍陡。
隧道入口主要包括三个边坡：隧道洞口左侧道路边坡、右侧道路边坡和隧道仰坡。左侧道路边坡最高，仰坡和右侧道路边坡相对较低。
2.2地质概况
2.2.1工程地质
陇城隧道入口的斜坡上覆盖有0.8~1.0m的残积硬塑状亚粘土层（硬塑状亚黏土层指液性指数大于0且小于等于0.25的介于黏土和砂土之间的一种地基土），1~3m的弱风化砂砾岩，0~3m的微风化岩砂砾岩和未风化岩，斜坡自然坡度5°~22°。洞口岩石弱风化砂砾岩裂隙较发育，岩体较破碎，岩芯完整性差。围岩分级为Ⅳ，开挖拱部无支护易坍塌，雨季渗水。洞口条件较差，围岩较易坍塌，如果处理不当可能出现大体积坍塌及冒顶。进口边坡为逆向坡，有利于边坡稳定。 [资料来源：www.THINK58.com]
在揭露深度范围内，没有发现断裂构造痕迹及其它不良工程地质现象，场地构造稳定性好，利于边坡稳定。
2.2.2水文地质
粘性土层的透水性微弱且厚度较薄，含水量很少。基岩在钻探过程中未发现漏水现象，说明基岩裂隙连通性差，含裂隙水较贫乏。地下水的补给主要来源于大气降水，属基岩裂隙水，透水性极微弱，含水贫乏。
陇城地区属南亚热带季风气候区，地表受太阳辐射量较多，同时受季风的影响，形成高温、高湿、多雨的气候。高温高湿的天气会增加边坡的风化程度，多雨的天气会形成对边坡的冲刷作用。陇城地区的平均年降雨量为1623mm，最近几十年的最大降雨量45mm/h，要考虑地表水对边坡的冲刷作用，采取截流，疏排措施。


[资料来源：www.THINK58.com]

目录
第一章绪论    1
1.1选题的目的及意义    1
1.2发展现状    1
1.2.1边坡发展历史    1
1.2.2发展趋势    1
第二章工程概况    3
2.1工程概况    3
2.2地质概况    3

[资料来源：www.THINK58.com]

2.2.1工程地质    3
2.2.2水文地质    3
第三章边坡台阶设计    4
3.1左侧边坡台阶设计    4
3.2仰坡台阶设计    4
3.3右侧边坡台阶设计    4
3.4碎落台    4
第四章边坡稳定性分析    5
4.1安全系数    5
4.2计算工况    5
4.3荷载条件    5
4.4稳定性计算    5
4.4.1计算原则    5
4.4.2左侧边坡计算过程    6
4.4.3仰坡计算过程    8
4.4.4右侧边坡计算过程    10
4.5稳定性分析    11
4.6剩余下滑力计算    12
第五章边坡支护    15
5.1左侧边坡支护    15
5.1.1支护准备    15
5.1.2岩石侧压力计算    15
5.1.3锚杆轴向拉力标准值    16
5.1.4上层台阶支护设计    16 [资料来源：http://www.THINK58.com]
5.1.5中间层及下层台阶支护设计    18
5.1.6护坡    19
第六章排水措施设计    20
6.1截水沟设计    20
第七章结论    22
参考文献    23
致谢    24 [版权所有：http://think58.com]
