生产线皮带运输机控制系统的设计(含CAD主电路图)

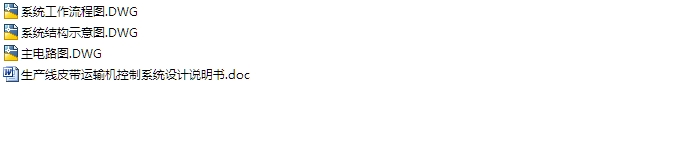

生产线皮带运输机控制系统的设计(含CAD主电路图)(论文说明书9500字,CAD图纸3张)
摘要
    生产线皮带运输机作为运输机的一种，在各大型公司应用得十分普遍，但传统的生产线皮带运输机控制系统的控制采用执行功能单一的单片机控制系统控制，当皮带运输机上面的产品需要多元化控制，例如随输送线前进指定的距离，然后后退指定的距离，对于这种多元化的控制，单片机系统与PLC控制系统相比，还是存在很多不足。PLC控制系统相对于单片机控制系统来，更加多地是体现在智能化控制方面，操作人员只需要按下一个功能按钮，就可以使通过PLC控制程序中的相应的功能一一实现，灵活，智能化是当今生产线皮带运输机控制系统迫切需要解决的问题。
    本文研究的这个系统的控制是采用PLC的编程语言----梯形图,梯形语言是可编程控制器中的应用最广的语言，因为它在继电器的基础上增加了许多功能，指令清晰明白，使逻辑关系清晰直观，编程容易，可读性强，所实现的功能也大大超过传统的继电器控制电路，可编程控制器是一种数字运算操作的电子系统，性能好，能够在恶劣的生产环境中使用。它采用可编程序的存储器，用来在内部存储执行逻辑运算，顺序控制，定时，计数和算术等操作的指令，并采用数字式，模拟式的输入和输出，控制各种各样的机械或生产过程。

[资料来源：THINK58.com]

关键词：生产线皮带运输机；PLC；功能；控制

 本次设计选用西门子S7-200型PLC。车床电气控制系统只需要逻辑运算等简单功能，西门子S7-200系列PLC非常适用于单机自动化控制系统。现选择西门子S7-200 CPU226型PLC控制，AC220V供电，DC24V 6点输入，继电器型交流3点输出。
  [来源：http://www.think58.com]

目  录
第1章 绪论    1
   1.1课题的来源与研究的目的和意义    1 [资料来源：THINK58.com]
   1.2本课题的研究内容     3
   1.3 皮带运输机的结构    4
第2章 PLC控制系统简介    6
   2.1 PLC的概况    9
   2.2 PLC的特点    10
   2.3 PLC的应用    11
   2.4 PLC的工作原理    11
 第3章 生产线皮带运输机控制系统硬件的设计    12
   3.1 PLC的选型    12
   3.2 电动机的选型    13
   3.3 变频器的控制方式及分类    13
   3.4 变频器的选型    14
   3.5 主电路及控制电路设计    15

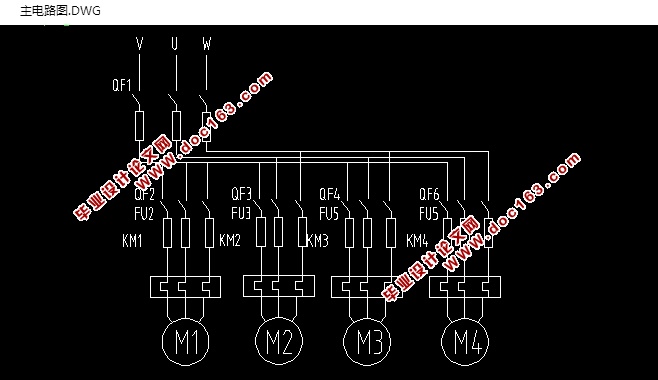

     3.5.1 主电路的设计    15
     3.5.2 控制电路的设计    15
     3.5.3 I/O分配表的设计    17
第4章 生产线皮带运输机控制系统软件的设计    18 [资料来源：http://think58.com]
  4.1系统工作流程图的设计    19
  4.2梯形图程序的设计    20
结    论    21
致    谢    22
参考文献    23 [来源：http://www.think58.com]
