基于PLC的工厂排水控制系统设计(含CAD接线图,组态)

基于PLC的工厂排水控制系统设计(含CAD接线图,组态)(论文说明书13000字,CAD图1张,组态)
摘要
本文主要分析设计的自动排水过程控制管理系统主要是由plc与排水监控系统组合起来进行自动排水过程控制,这样它就有效避免了目前传统采用常规自动继电器排水控制系统方法的技术短缺和功能限制,改进了排水系统正常工作运行系统的可靠性和系统稳定性。这种控制系统具有较长的产品工作使用寿命,并且同时具有安装维护方便等几大优点。根据一些大型民用排水厂的实际应用情况,本文先是选择并且合理地研究设计了大型排水控制装置,然后就是深入研究如何设计基于大型排水装置控制系统技术标准。本模型系统主要采用的是西门子7-s7-200系列的plc并且具有全自动和手持式2种工作台的模型系统可供选择。为了有效地防止长期正常使用中水泵和其他管线设备出现的各种突发状况。本监控系统特别专门设计了对水泵和其他管线设备进行长期热过载漏电保护的工作机制。
总而言之, plc 的全新自动化排水系统的特点是其他传统的继电器控制系统所无法媲美的。同时,PLC控制系统也改进了目前在现有的排水系统中所存在的缺陷。因此,它对于工厂安全、自动化生产来说具有十分重要的意义。
关键词：PLC；工厂排水

工厂排水功能设定

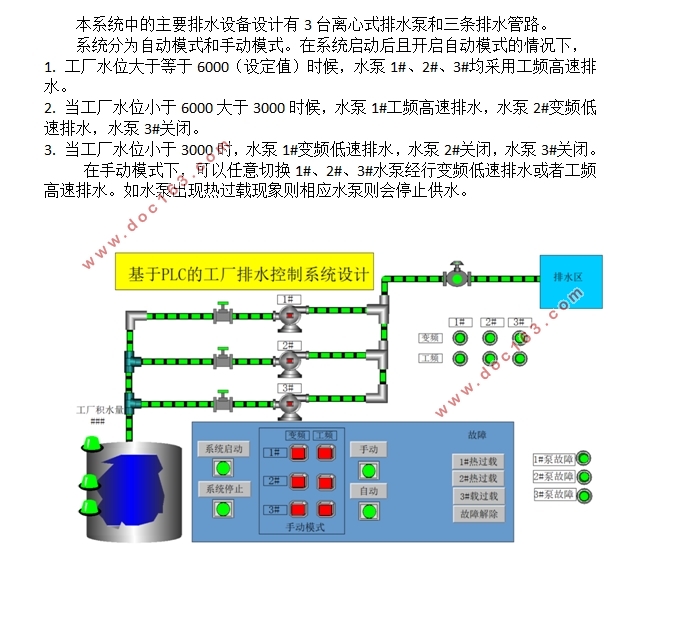

本系统中的主要排水设备设计有3台离心式排水泵和三条排水管路。
系统分为自动模式和手动模式。在系统启动后且开启自动模式的情况下，
1.    工厂水位大于等于6000（设定值）时候，水泵1#、2#、3#均采用工频高速排水。
2.    当工厂水位小于6000大于3000时候，水泵1#工频高速排水，水泵2#变频低速排水，水泵3#关闭。
3.    当工厂水位小于3000时，水泵1#变频低速排水，水泵2#关闭，水泵3#关闭。
 在手动模式下，可以任意切换1#、2#、3#水泵经行变频低速排水或者工频高速排水。如水泵出现热过载现象则相应水泵则会停止供水。
 

目录
摘要    II [来源：http://www.think58.com]
Abstract    III
1绪论    1
1.1 工厂排水系统概况    1
1.2 国内外现状    1
1.3本文主要工作内容和意义    2
2工厂排水控制系统介绍    3

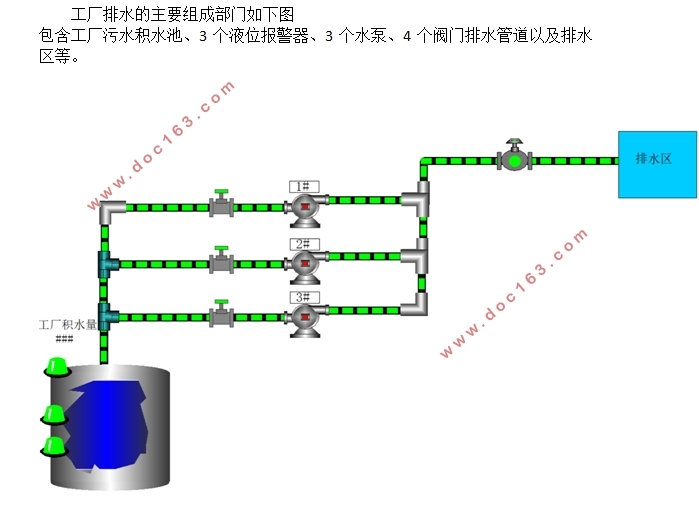

2.1工厂排水体系的主要结构    3
2.2工厂排水功能设定    4
3方案设计及其PLC介绍    5
3.1 电路设计    5
3.2 PLC可编程控制器的概述    5
3.2.1可编程控制器的历史    5
3.2.2 PLC的基本结构    6
3.2.3的工作原理    6
3.2.4 PLC的基本配置    7

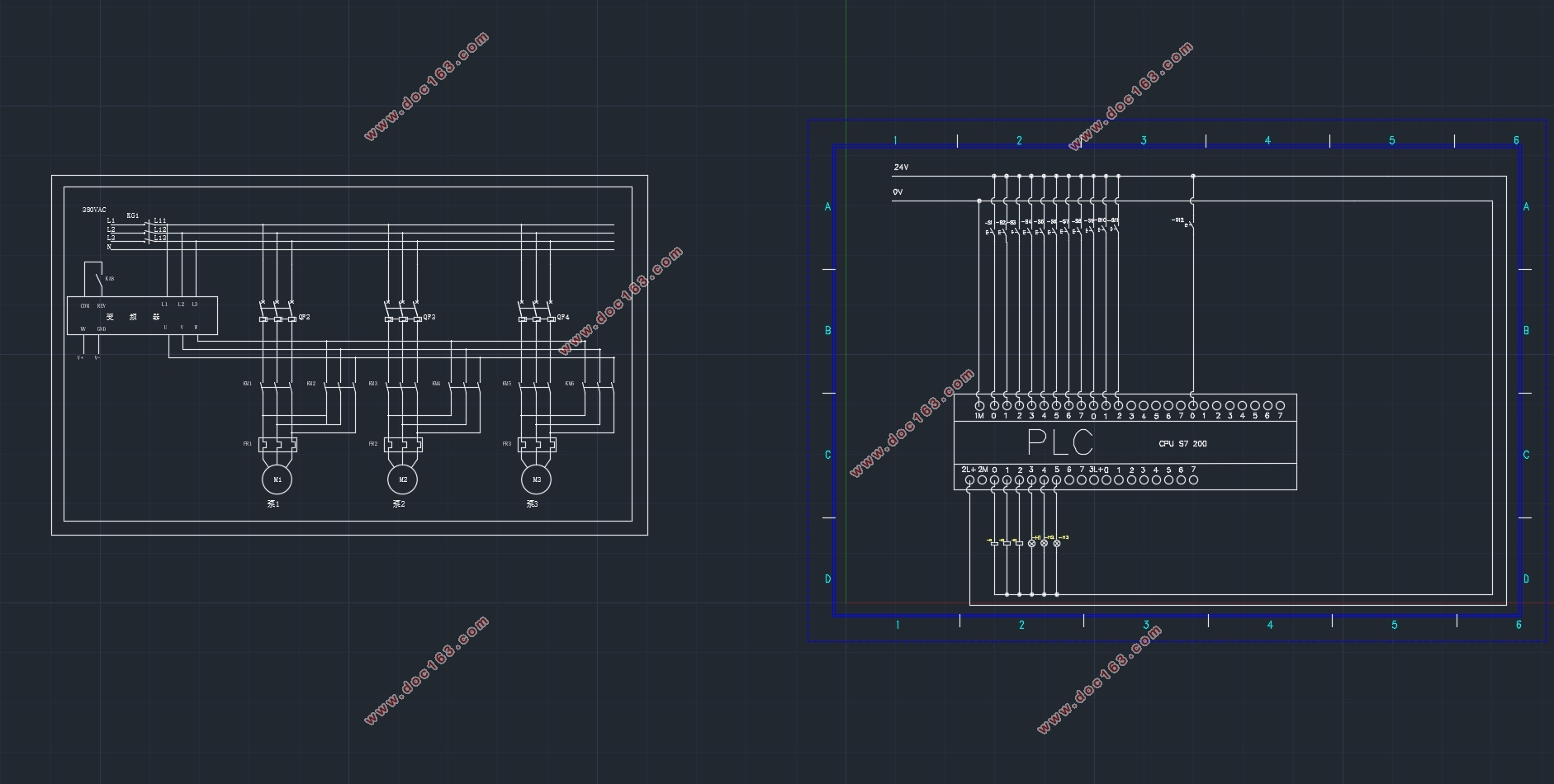

3.3 PLC接线图    10
3.4 PLC I/O口分布    11
3.5  PLC梯形图    12

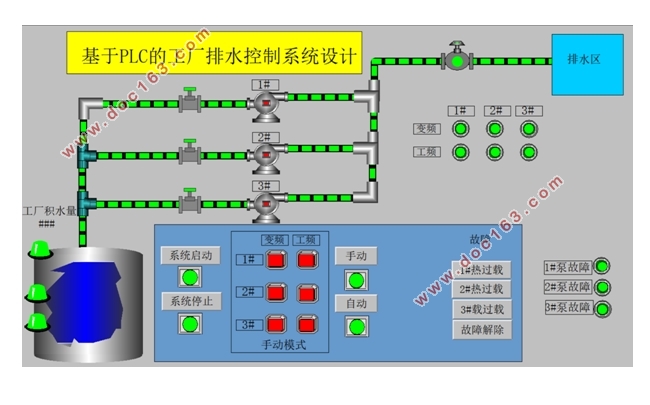

4监控组态软件的设计    17
4.1 组态王    17
4.2 组态排水系统控制面板介绍    17
4.3建立动画连接    18
4 总结与展望    20

[来源：http://www.think58.com]

参考文献    22
