天线盖注塑模具设计及数值模拟(含CAD零件图装配图)

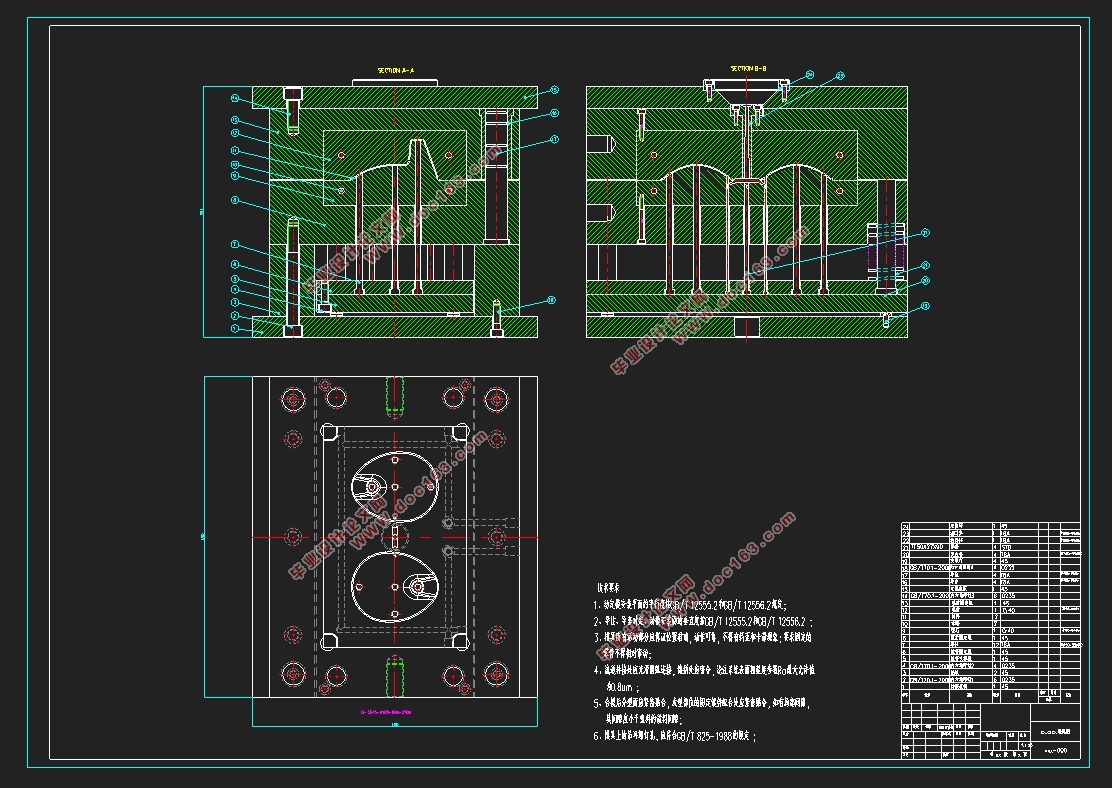

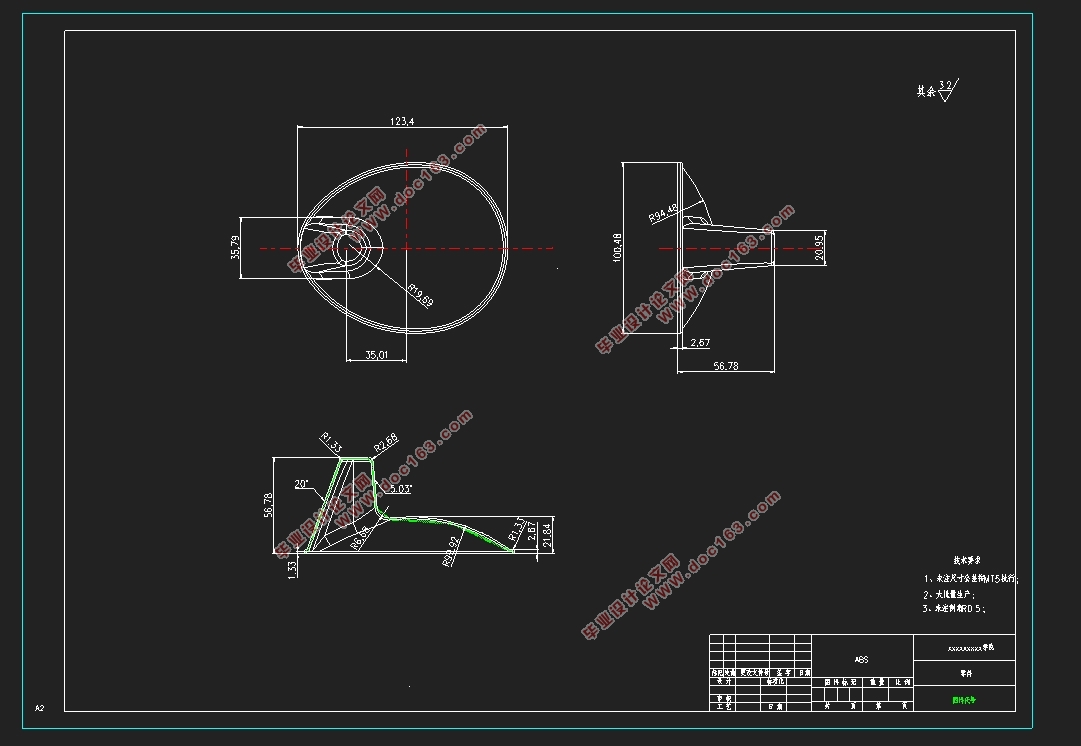

天线盖注塑模具设计及数值模拟(含CAD零件图装配图)(论文说明书11000字,CAD图9张)
摘要
本设计的设计对象为天线盖模具，前期对于设计参考对象进行了相关的测量、数据的记录等；中期主要是使用UG三维设计软件根据前期测量的数据进行三维立体建模，然后选用合适的注塑机并结合模具尺寸和加工工艺参数对注塑机参数进行一系列的校核，并在塑件模型的基础上利用UG三维设计软件内的模具型腔模块对天线盖作出相应的注塑模模具设计，包括选定分型面、确定型芯和型腔结构、标准模架的选用、成型与结构零部件标准件的调取与修改，以及浇注系统、冷却水回路、脱模机构的设计等，并把最终确定的模具三维结构利用UG绘制出来；后期则是以之前作出的成果为基础使用AutoCAD软件绘制出相应的二维图，也就是工程图，更加清晰地显示出塑件的结构以及模具的机构。
关键词：注射成型；模具设计；UG
Abstract
The design of the design objects to row back cover mould, the early stage of the reference for the design object has carried on the relevant measurement, data record, etc.; Medium mainly using UG 3 d design software, according to the measured data of early for 3 d modeling, and then selects the suitable injection molding machine and mold size and processing parameters on the injection molding machine parameters to a series of check, and on the basis of the plastic model using UG mold cavity within the 3 d design software module corresponding to strip back cover mould design of injection moulds, including selected parting surface, determine the core and cavity structure, selection of standard mould base, shape and structure parts standard parts and modification to be obtained, and the pouring system, the design of the cooling water circuit, demoulding mechanism, etc., and the final mold, using the UG, three-dimensional structure; Before late is made based on the results of the use of AutoCAD software to map the corresponding two-dimensional figure, also is the engineering drawing, more clearly shows that the structure of plastic parts and mould.

Key words: injection molding; Mold design; UG
塑件的工艺性分析和设计
本设计是以天线盖为例子，使用UG的制造模块中的模具型腔对塑件进行的模具设计，包括有收缩率，塑件元件，参考工件，分型面，型芯，型腔等等最后还进行了制模过程进行相关的检验。本章将天线盖的工艺设计分析，确定本文的天线盖材料收缩的性质和密度。通过三维体积计算，然后确定天线盖腔数量及其布置，从而选择天线盖对应型号的注塑机和模具基架。
