压形弯爪冲压拉伸复合模模具设计(含CAD零件图装配图)

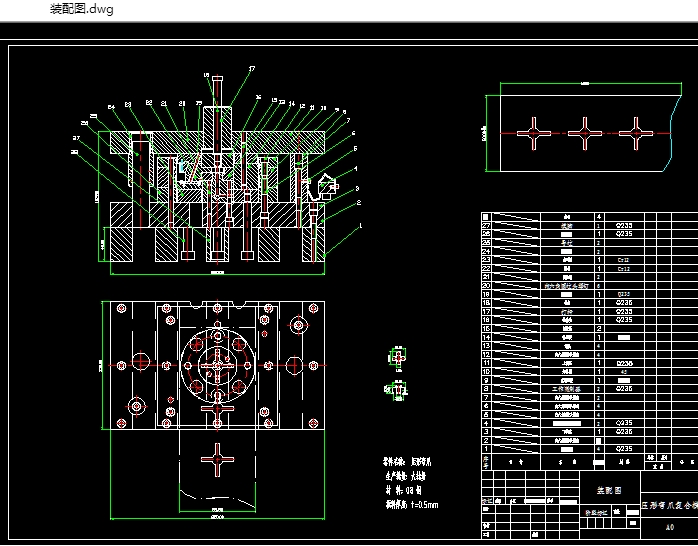

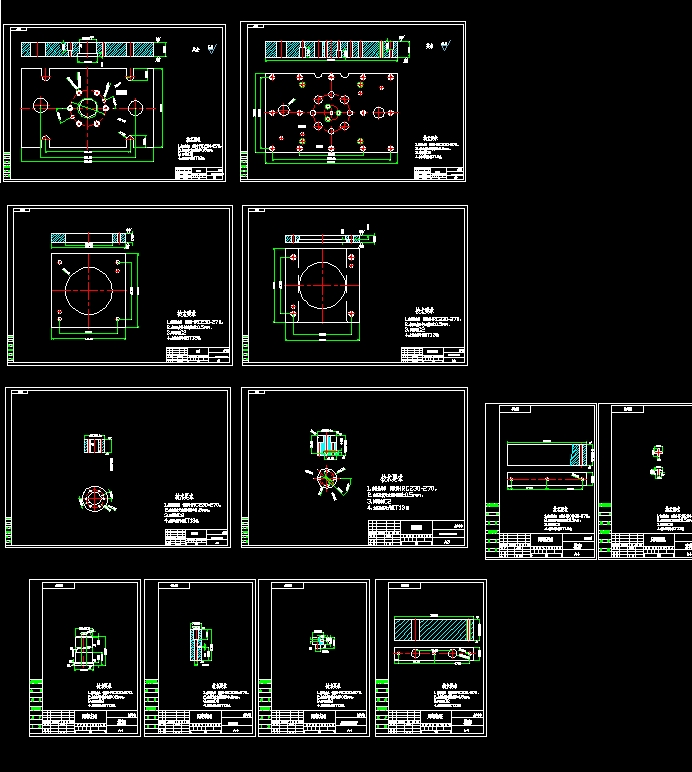

压形弯爪冲压拉伸复合模模具设计(含CAD零件图装配图)(论文说明书12300字,CAD图纸13张)
摘  要
首先对冲压件进行分析，分析该零件的尺寸精度得出用一般精度的模具即可满足零件精度的要求，再根据零件的形状、尺寸标注及生产批量等情况，选择拉伸冲压拉伸复合模的方案。在本次设计冲压拉伸复合模拉伸冲压模中，仅要考虑使做出的零件能满足使用要求，还要保证模具的使用寿命。该冲压拉伸复合模模具还详细地叙述了模具成型零件包括上模架、凹模、凸模、凸模固定板、凸凹模固定板、上模架、下模架、卸料板、模柄等的设计，重要零件的工艺参数的选择与计算，推出机构以及其它结构的设计过程，其中里面也包括了：工艺分析，工艺方案的确定，计算毛坯尺寸，画排样图，计算冲压力，压力机的选择，计算压力中心，凸凹模拉伸尺寸的计算，校核冲压拉伸复合模模工作部分，工艺计算冲压拉伸复合模件的毛坯尺寸计算，凸模与凹模的圆角半径，冲压拉伸复合模模中的凸凹模间隙凸、凹模工作尺寸，冲压设备的选择，模具的总体结构，主要零部件的设计及选择，模具制造装配要点等。

关键词：冲压模；模具设计；冲压拉伸复合模；拉伸；排样

零件结构工艺分析

[资料来源：www.THINK58.com]

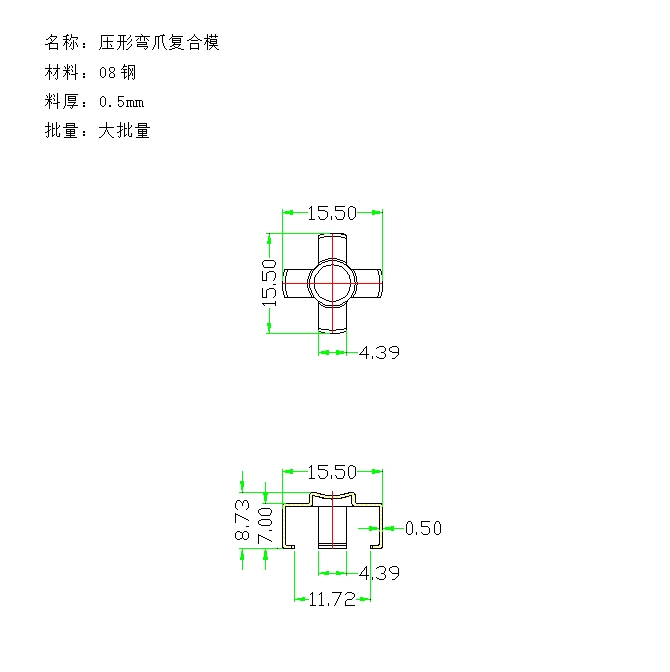

该零件形状简单、对称，材料为牌号08，t=1mm的碳素结构钢，具有良好的冲压性能，适合冲压拉伸复合模，由表2-1和表2-2查出，外形与内冲压拉伸复合模尺寸公差为IT11，冲压拉伸复合模中心与边缘距离尺寸≤50mm，公差为±0.5mm。查表2-3和表2-4，冲压拉伸复合模件最小圆角半径为R3mm，冲压拉伸复合模最小尺寸为0.35mm，通过上述精度水平与零件图中所标注的尺寸公差相比，该零件的精度要求能够在普通冲压拉伸复合模加工中得到保证。另外尺寸标注、生产批量等情况，均符合冲压拉伸复合模的工艺要求。由于此工件既有冲压拉伸复合模，又有拉伸两个工序，所以可以采用冲压拉伸复合模拉伸冲压冲压拉伸复合模模进行加工，而且一次冲压成形。


[资料来源：www.THINK58.com]
