电动自行车脚踏板零件模具设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

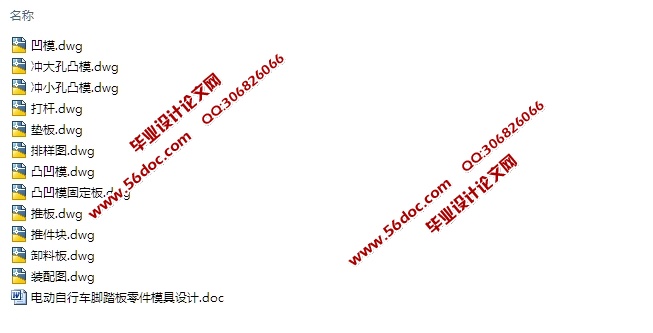

电动自行车脚踏板零件模具设计(含CAD零件图装配图)(论文说明书14600字,CAD图纸12张)
摘    要
本次毕业设计主要介绍了电动自行车脚踏板零件模具设计的全过程,首先对电动自行车脚踏板进行了详细的工艺分析、确定冲压工艺方案及模具结构形式,然后进行模具总体设计,再进行参数设计与计算。在设计过程中除了设计说明书外,还完成模具的装配图,非标准零件的零件图, 模具的加工成行。如:凸模、凹模、凸模固定板、垫板、凹模固定板、卸料板等。选定了合理的冲压设备,设计中对工作零件和压力机规格均进行必要的校核计算。
关键词:脚踏板零件;垫板;设计

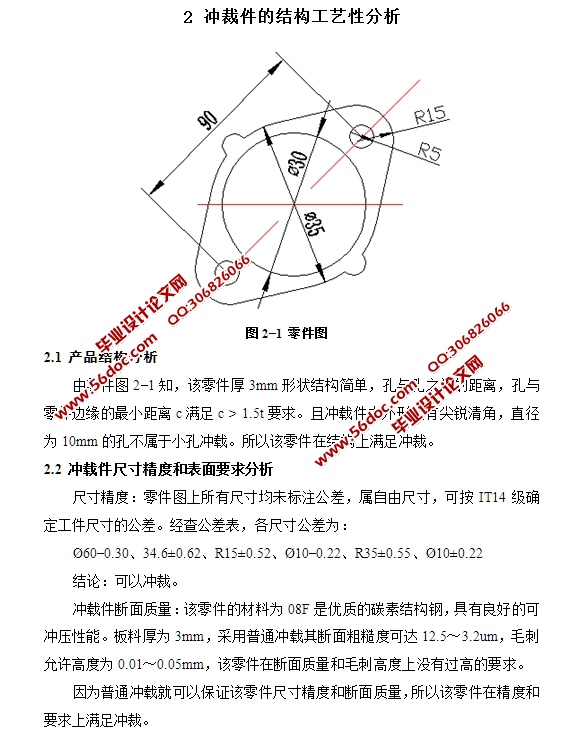

2.1 产品结构分析

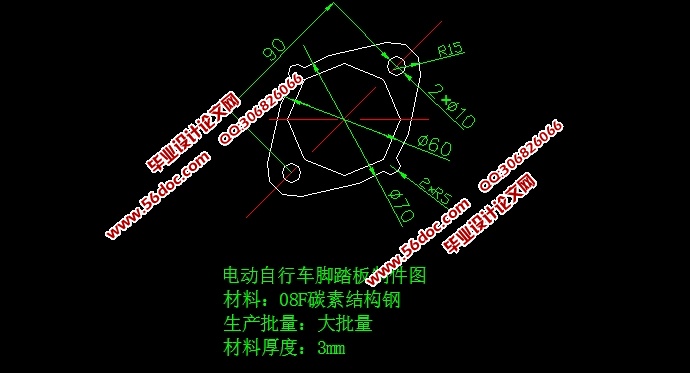

由零件图2-1知,该零件厚3mm形状结构简单,孔与孔之间的距离,孔与零件边缘的最小距离c满足c > 1.5t要求。且冲载件内外形没有尖锐清角,直径为10mm的孔不属于小孔冲载。所以该零件在结构上满足冲裁。
2.2 冲载件尺寸精度和表面要求分析
尺寸精度:零件图上所有尺寸均未标注公差,属自由尺寸,可按IT14级确定工件尺寸的公差。经查公差表,各尺寸公差为:
Ø60-0.30、34.6±0.62、R15±0.52、Ø10-0.22、R35±0.55、Ø10±0.22 [版权所有:http://think58.com]
结论:可以冲裁。
冲载件断面质量:该零件的材料为08F是优质的碳素结构钢,具有良好的可冲压性能。板料厚为3mm,采用普通冲载其断面粗糙度可达12.5~3.2um,毛刺允许高度为0.01~0.05mm,该零件在断面质量和毛刺高度上没有过高的要求。
因为普通冲载就可以保证该零件尺寸精度和断面质量,所以该零件在精度和要求上满足冲裁。
