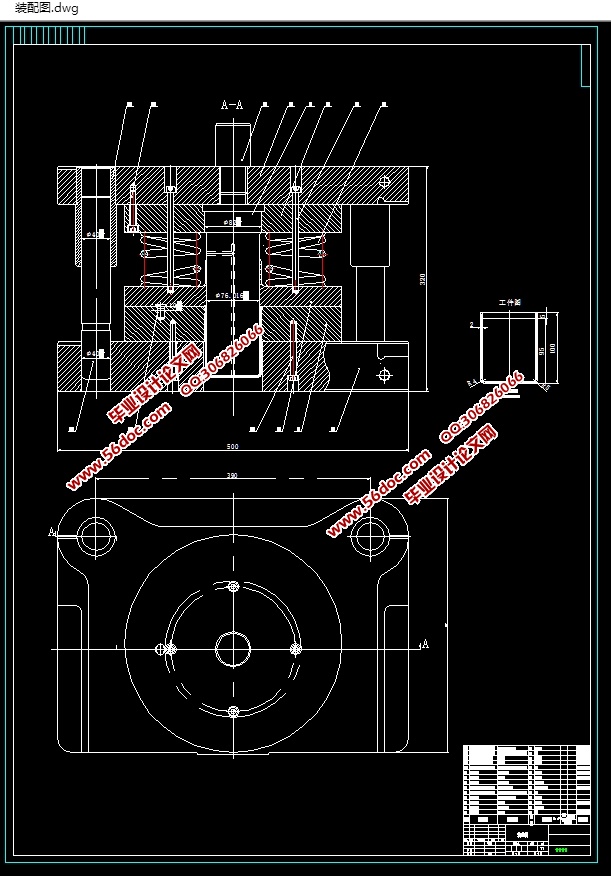

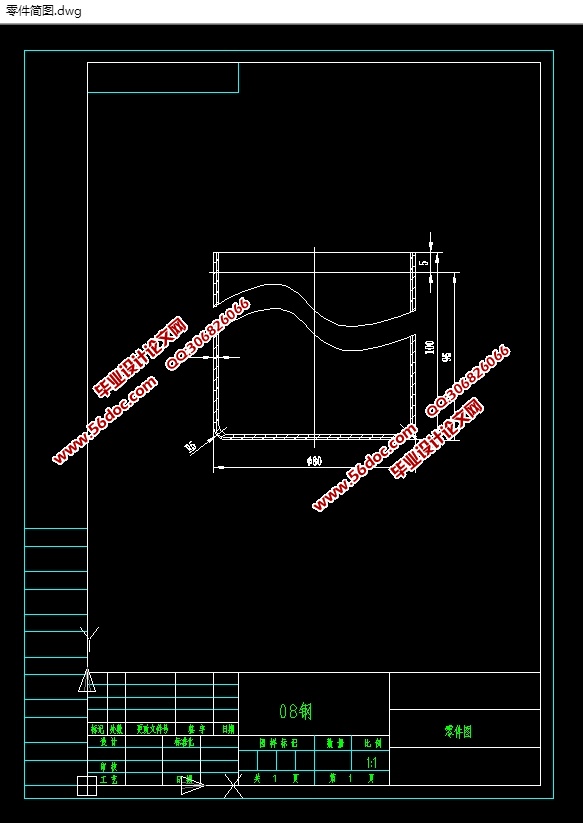

杯盖落料拉伸复合模具设计(含CAD零件图装配图)(论文说明书16400字,CAD图纸9张)
摘 要
本文按照零件工艺设计的基本流程，经过对比论证，选择了实用正确的工艺路线。首先，对零件的结构进行分析，其次从零件工艺分析到工艺流程的确定以及切削用量的确定，每步都给出了详细的说明，还设计了模具主要的零件及结构选择，包括模具材料选择，模架的选择，凸模、凹模及凸模固定板的确定，其他零部件的确定以及拉伸模的安装，对工作原理以及使用方法也给出了详细的解释。最后，通过专业软件，绘制出零件的二维和三维图，并给出装配过程。整个设计完成了对钢制保温杯盖落料拉伸复合的模具设计，以及零件加工工艺。
关键词：工艺分析；拉伸；复合模；模具设计
1 零件的工艺分析
1.1 零件的初步选择

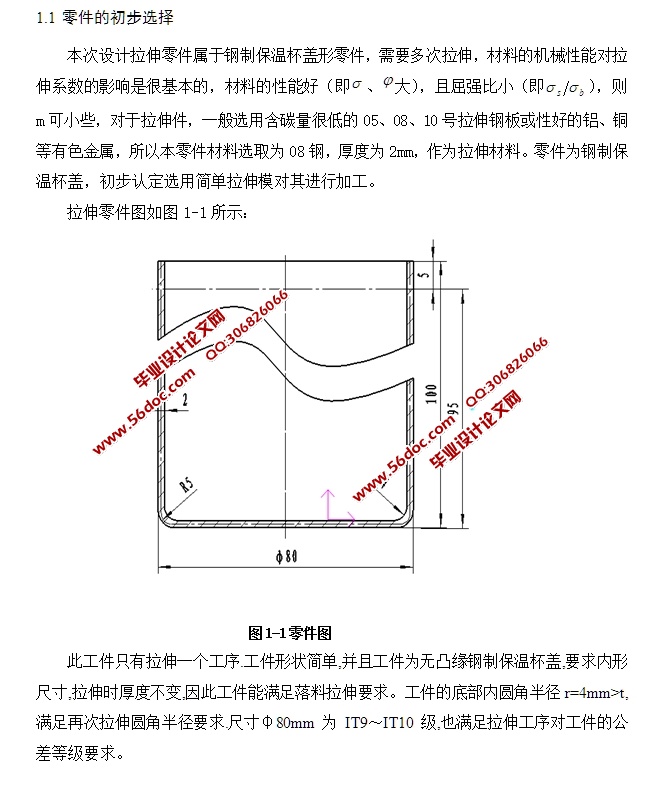

本次设计拉伸零件属于钢制保温杯盖形零件，需要多次拉伸，材料的机械性能对拉伸系数的影响是很基本的，材料的性能好（即 、 大），且屈强比小（即 ），则m可小些，对于拉伸件，一般选用含碳量很低的05、08、10号拉伸钢板或性好的铝、铜等有色金属，所以本零件材料选取为08钢，厚度为2mm，作为拉伸材料。零件为钢制保温杯盖，初步认定选用简单拉伸模对其进行加工。
[资料来源：www.THINK58.com]

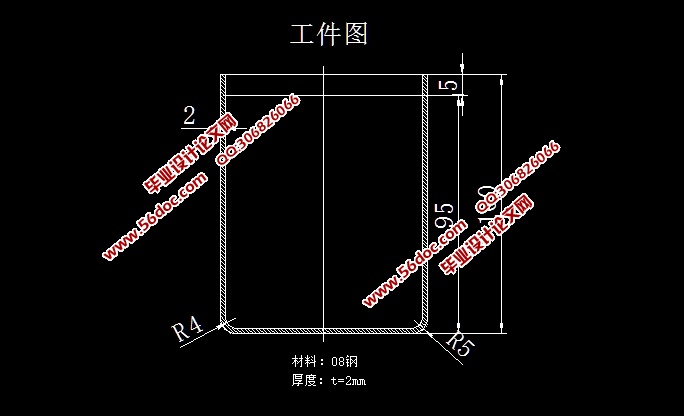

此工件只有拉伸一个工序.工件形状简单,并且工件为无凸缘钢制保温杯盖,要求内形尺寸,拉伸时厚度不变,因此工件能满足落料拉伸要求。工件的底部内圆角半径r=4mm>t,满足再次拉伸圆角半径要求.尺寸φ80mm为IT9～IT10级,也满足拉伸工序对工件的公差等级要求。
[来源：http://www.think58.com]
