该工件属于典型的无凸缘圆筒形和圆锥形的正、反复合拉深，无尺寸要求,形状简单对称。但零件上部圆锥形，拉深时容易产生起皱和拉裂。该工件作为另一零件的端盖，对表面精度没有特殊要求。所有尺寸均为自由公差，按IT14级确定工件的公差，由于零件尺寸较大，可用剪床下块料，拉深后再切除废料。拉深成为外径为 450，高为45mm的如上图所示零件，一般拉深均能满足其尺寸精度要求，对零件的厚度变化也没有要求。20钢是低碳素钢，具有良好的冲压性能，适合冲压加工。
综上所述，该工件的精度及结构尺寸都能满足冲压工艺要求，工件的拉深工艺性较好。该工件在满足冲压工艺性要求的前提下，采用的冲压基本工序是拉深、切边。

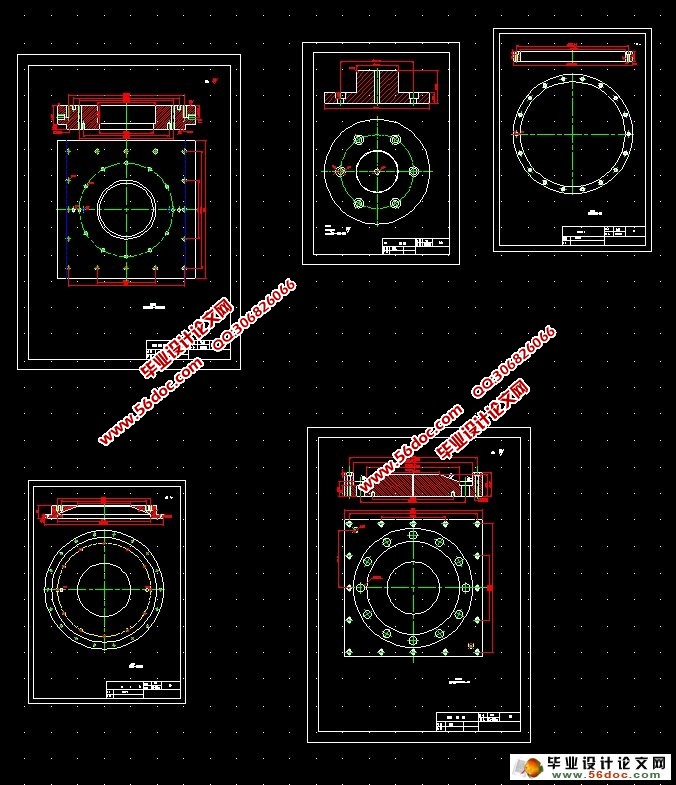

本设计的题目是加工上端盖的拉深模具，通过对方案的选择排样的计算，拉深力的计算和拉深力中心确定的计算以及凸凹模刃口的计算等使本副模具基本符合拉深要求，由于上端盖的面积较大，材料为20钢硬度很低，拉深性能较好，上端盖上部为圆锥面，边缘容易起皱，且在凸模的顶部容易拉裂。下部为圆筒形件的拉深，边缘需要反拉深。但拉深制件的高度较小，直径较大，其高径比较小，可以采用一次拉深成形。所以，可以将模具设计为正、反拉深复合模具，将制件一次拉深成形，提高生产率。再用切边凸模进行切边，去除废料。完成制件的成形。 [资料来源：http://think58.com]
  [来源：http://think58.com]

[来源：http://think58.com]

插图清单

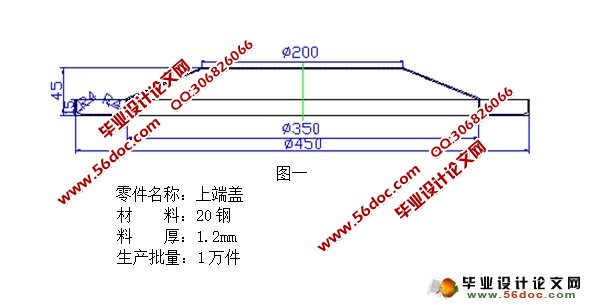

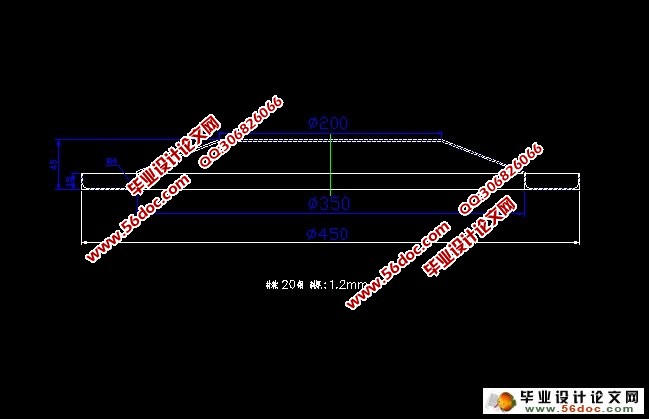

        图      一：----------------------------工件图
