六层5275平米南京某大学校区学生公寓宿舍楼设计(含建筑图结构图)

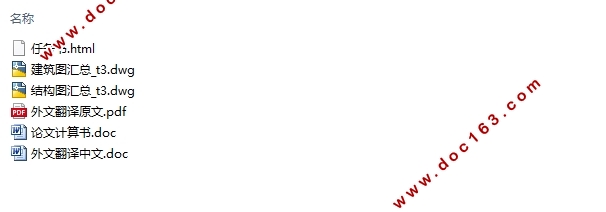

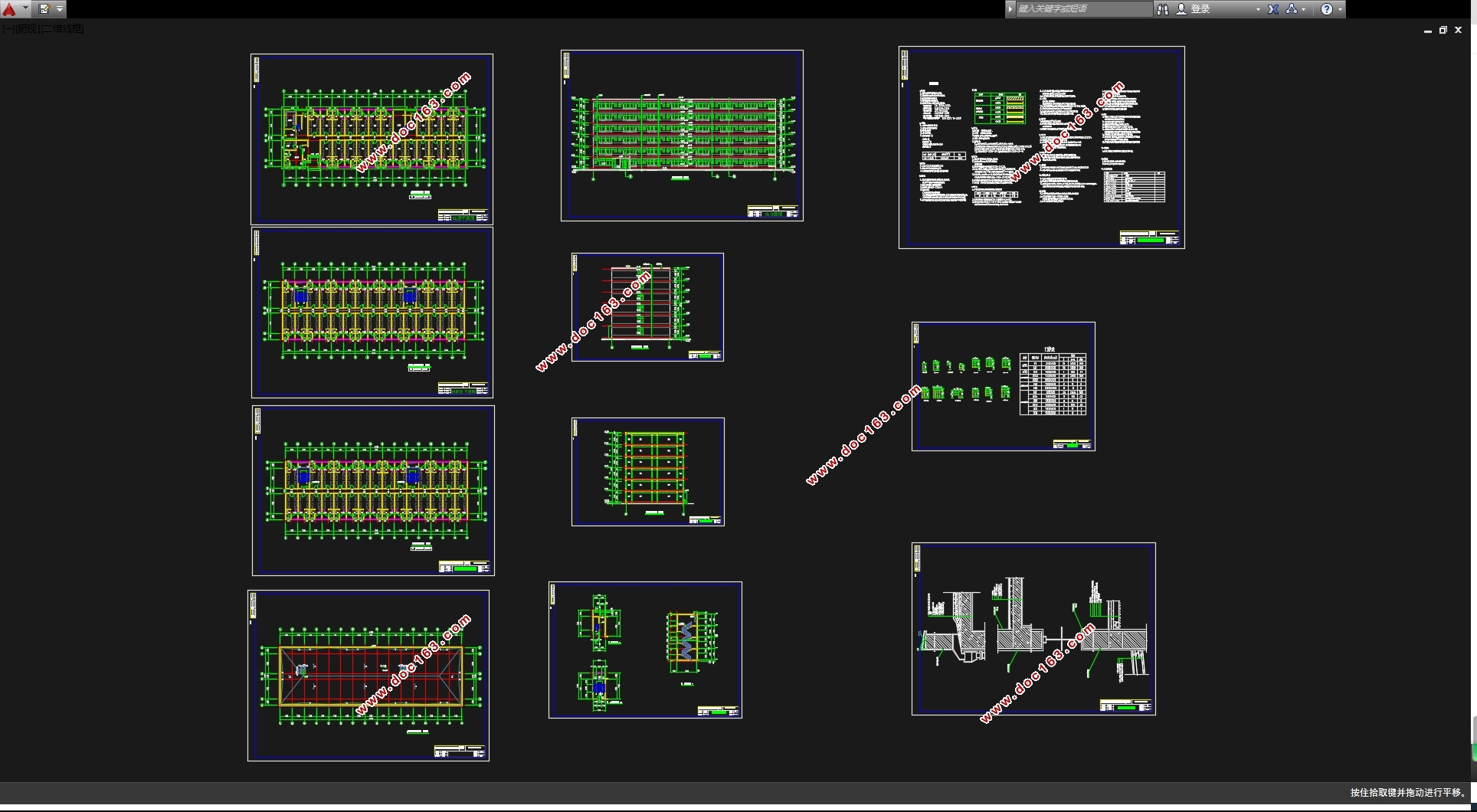

六层5275平米南京某大学校区学生公寓宿舍楼设计(含建筑图结构图)(任务书,外文翻译,论文计算书18000字,CAD建筑图10张,CAD结构图7张)
1.1 设计资料
1.1.1工程概况

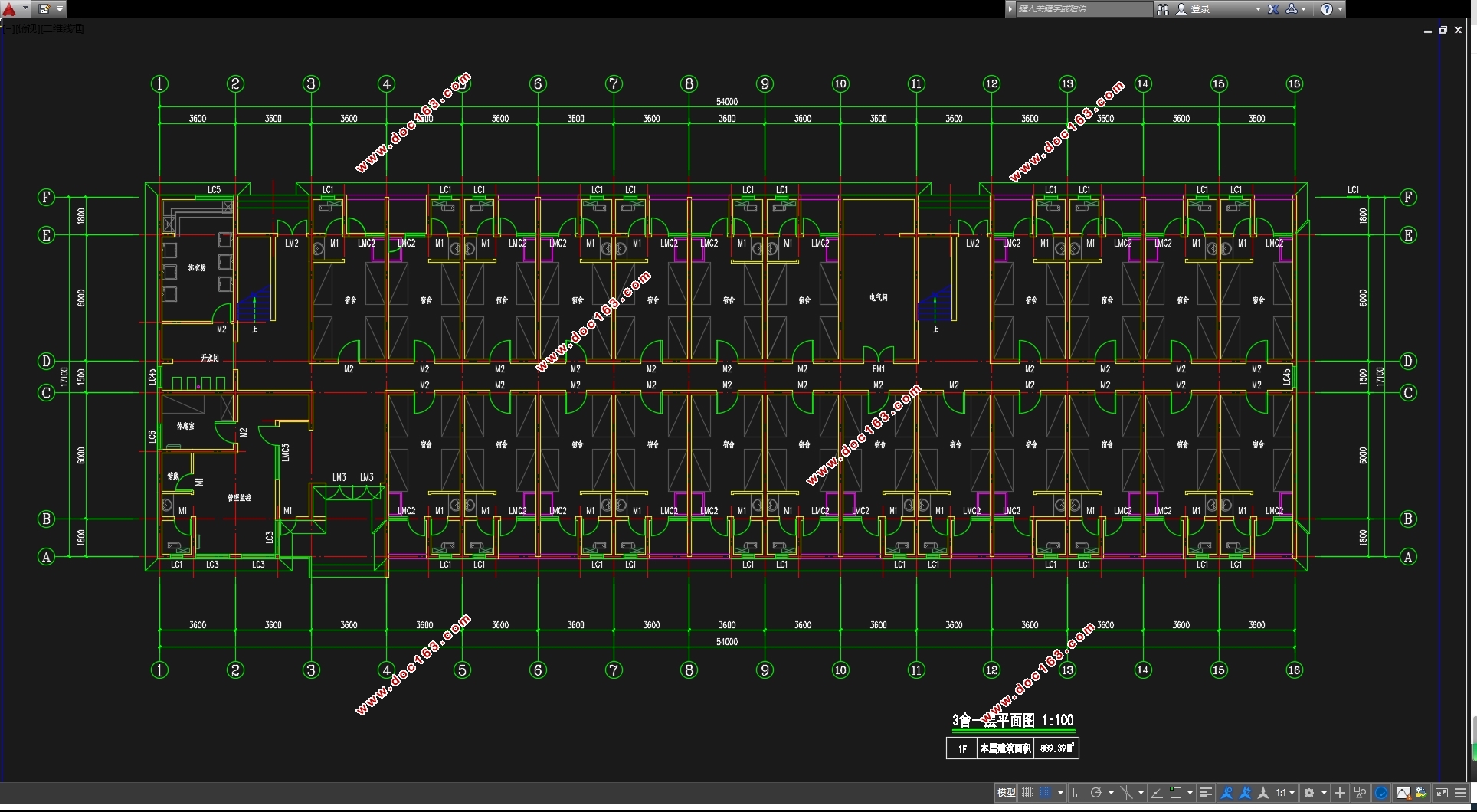

本工程为南京某大学校区3#学生公寓，其合理设计使用年限为50年。本任务书要求设计采用钢筋混凝土框架结构设计体系，地上六层，室内外高差为0.45m，场地为Ⅱ类，抗震设防烈度7度，设计地震加速度0.10g。方案A为3跨六层结构（6m+1.5m+6m），每层纵向布置15个3.6m的开间，每个房间卫生间阳台设置在外侧，通过1.8m的悬挑结构实现；设计层高为3.4m，房间布置时分4人间。
1.1.2 气象资料
基本风压及基本雪压按《建筑结构荷载规范》GB5009-2012采用。
1.1.3 工程地质资料
拟建场地内大部分原有建筑已拆除，地表较为平坦，地面标高为21.17～21.21米。
2）本次勘探深度范围内揭露土层自上而下可分为5个工程地质层。各工程地质层分布及岩性的主要特征分述如下：
22层粉土：灰黄色，湿，中密～密实，顶部为素填土，含植物根系。厚度3.50～5.00m，顶板标高20.00～20.80m，推荐承载力基本容许值[fa0]=100kPa，钻孔桩桩侧土摩阻力标准值qik=35kPa。
31层粘土：灰黄色～黄褐色，软塑～可塑，夹粉土层。厚度3.10～3.40m，顶板标高15.50～15.70m，推荐承载力基本容许值[fa0]=110kPa，钻孔桩桩侧土摩阻力标准值qik=35kPa。 [资料来源：www.THINK58.com]
32层淤泥：灰色，流塑，局部为淤泥质粘土，夹软塑～流塑状粘土层。厚度4.20～7.90m，顶板标高12.30～17.30m，推荐承载力基本容许值[fa0]=55kPa，钻孔桩桩侧土摩阻力标准值qik=15kPa。
4层粘土：灰黄色、褐黄色，局部顶部夹灰色，可塑～硬塑，局部顶部软塑～可塑，含铁锰质结核及钙质结核，局部富集，夹粉质粘土及大量粉土、细砂层，杂蓝灰色条带。厚度7.30～18.10m，顶板标高7.50～9.40m，推荐承载力基本容许值[fa0]=260kPa，钻孔桩桩侧土摩阻力标准值qik=65kPa。
5层中砂、粗砂：锈黄色、灰黄色，饱和，密实，分选性较差，含小砾石，夹细砂颗粒，局部夹粉质粘土层。厚度6.20～9.40m，顶板标高-10.60～-5.40m，推荐承载力基本容许值[fa0]=300kPa，钻孔桩桩侧土摩阻力标准值qik=60kPa。
6层粉质粘土：黄灰色、蓝灰色，可塑～硬塑，含铁锰质结核及钙质结核，土质不均，混较多砂质颗粒。厚度2.95～5.65m，顶板标高-16.80～-14.80m，推荐承载力基本容许值[fa0]=300kPa，钻孔桩桩侧土摩阻力标准值qik=70kPa。
建议采用柱下独立基础，以4层粘土或其以下土层作桩端持力层。
