十层7200平米扬州研发办公楼(框架剪力墙结构)设计(含建筑图结构图)

十层7200平米扬州研发办公楼(框架剪力墙结构)设计(含建筑图结构图)(开题报告,论文计算书31000字,CAD建筑图9张,CAD结构图13张)
摘要
本工程位于江苏省扬州市，是一座主体为 10 层的办公楼。主要目的是用来办公。该楼总长 48m（轴线）、宽 15m，主体高 39m。大楼建筑美观，设施齐全，布局合理，四周环境优美。该楼标准层层高为 3.6m。
鉴于结构安全、经济合理等多方面的因素，本楼采用框架—剪力墙结构。剪力墙厚度均为 240mm。顶层顶板厚度为 120mm，其余各层楼板板厚均为 100mm。框架柱截面尺寸：柱为 650mm×650mm。 框架梁截面尺寸： 横向主梁为 300mm×700mm， 横向次梁为 250mm×650mm，纵向主梁为 300mm×700mm， 纵向次梁为 250mm×650mm。 连梁的截面尺寸均为 300×700mm。整个结构从一层到十层柱、剪力墙采用混凝土等级均为 C40，钢筋等级为 HRB400；一层至十层的梁混凝土等级为 C35，钢筋等级为 HRB400。
本工程地震设防烈度为 7 度，设计基本地震加速度为 0.15g。场地土类别为 类，采用桩基础。为了提高整体抗震性能，本工程所有的梁板柱均为现浇。
关键词：  抗震  剪力墙  高层建筑   截面设计

[资料来源：http://think58.com]

Abstract
This engineering located in Yangzhou, Jiangsu  province.It is a Office Building in a court which  has a main body of ten floors. The main purpose of constructing this building is  used for office rooms.  The  building  has  a  total  length  of  48 meters  (axes  length),  and  a  width  of  15 meters.The environment  around  is  elegance;  the  facilities  are  sufficient;  the  layout  is  reasonable.  All  these  supply  a comfortable environment to clerks. the first floor of the building is 4.2 meters high .and each standard floor is 3.6 meters high.
We adopt the structure of “frame-shearing force wall” by the reasons of the safety of structure, the factor of finance and so on. The detailed disposal of shearing force wall is shown by picture 2. The shearing force wall’s thickness of each floor is 250 millimeters. The board’s thickness of each floor is100 [资料来源：http://think58.com]
millimeters except the tenth floor's board’s thickness is 120 millimeters. The size of frame column section size: side pole column is 650mm×650mm,  central pole  column  is 650mm×650mm.The size  of frame beam section size :horizontal main girder is 300mm×700mm, horizontal secondary girder is 250mm×650mm,  vertical  main  girder  is 300mm×700mm, longitudinal secondary beams is  300mm×700mm. Connecting beam section size is 300mm×700mm.
The concrete level of the first to the top floors’ poles, shearing force walls, is C40 , the reinforcement level is HRB400; The concrete level of the first to the top floors’ girders is C35 , the reinforcement level is HRB400.
The earthquake fortifying intensity of this engineering is 7 degree, and the basic earthquake acceleration of the design is 0.15g. The soil of the ground belongs to category II.In the  structure stake-base is used. In order to enhance overall shake-proofing, the engineering’s all girder-board poles are moulded on the spot. [资料来源：http://THINK58.com]
Key  words:  earthquake  resistance,  shearing  force  wall,  high-rise  building,    section design.

1  工程地点及工程概况
     该工程位于江苏省扬州市，抗震设防烈度为7度，设计基本地震加速度为0.15g，抗震设计分组第一组，建筑物场地类别为Ⅱ类。建筑物长48m，宽15m，地上10层，建筑面积7200m2左右，结构体系为一两跨的钢筋混凝土框架-剪力墙结构。标准层层高3.6米，突出主体楼房部分为电梯机房。该结构工程采用全现浇，填充墙为砌块墙，剪力墙240mm厚，各层板厚120mm.柱、剪力墙采用C40混凝土，梁采用C35混凝土。
1.2气象资料
1）基本风压：0.40kN/m2 2) 基本雪压：0.35 kN/m2
1.3工程地质资料
1）本工程场地较平坦，根据地质钻探，该场地土质较均匀。
2）地下水位较高，在天然地面下2.0m处，无侵蚀性。
3）场地无液化土层，场地类别为Ⅱ类。
1.4 结构和基础的安全等级
1）建筑结构的安全等级为二级。
2）拟建场地位于7度区，根据《建筑工程抗震设防分类标准》（GB50223-2008），本工程抗震设防类别为标准设防类。

[资料来源：http://think58.com]

3）地基基础设计等级为乙级。


[资料来源：www.THINK58.com]

[资料来源：http://www.THINK58.com]

目录
第一章  设计资料                                       5
第二章   结构布置及初选截面尺寸                           6
第三章   荷载标准值计算                                  11
第四章   各层重力荷载计算                                15
第五章   梁、柱、剪力墙刚度计算                          23 [资料来源：http://think58.com]
第六章   水平地震作用效应分析                            31
第七章   地震作用下剪力、弯矩在剪力墙上的分配            36
第八章   地震作用下框架内力计算                          38
第九章   竖向荷载作用下框架内力分析（分层法）            44
第十章   框架梁柱内力组合                                92
第十一章  剪力墙内力组合                                102
第十二章  截面设计和配筋计算                            108
第十三章  楼梯设计                                      136
第十四章  双向板设计                                    139

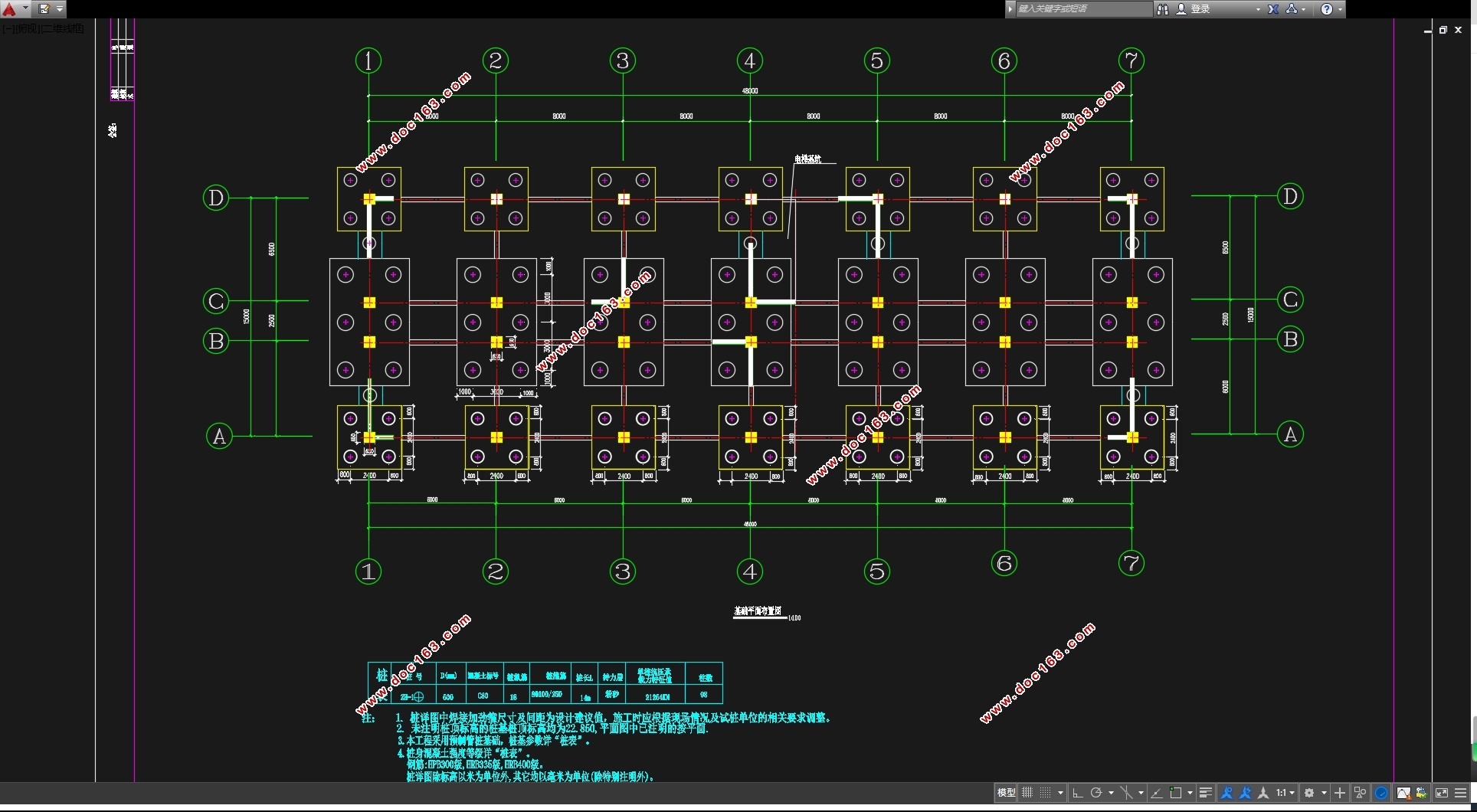

第十五章  桩基础设计                                    141
第十六章  电算结果                                      154 [资料来源：http://THINK58.com]
致谢                                                    189
